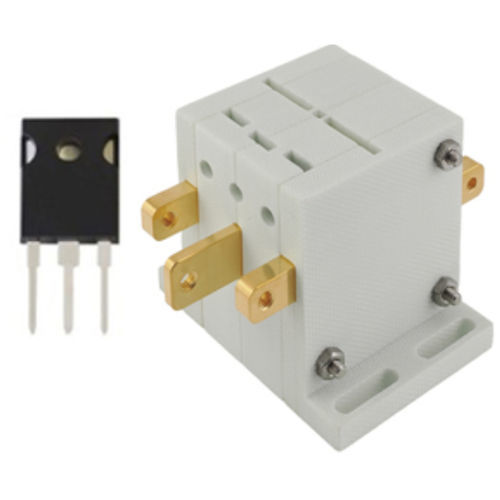

Zócalo de prueba para transistores de potencia T3P-HH-KL-250

Kelvin

Especificación especial: Zócalos para transistores de potencia, tipo de alto rendimiento - Diseñado para evaluar MOSFETs SiC/GaN de montaje pasante. - Corriente alta: DC50A a 25℃ - Resistente al calor: 250℃ máx - Conexión Kelvin posible Este zócalo está diseñado para un alto rendimiento, apoyando la prueba de dispositivos semiconductores individuales como transistores de potencia y tiristores, y es adecuado para aplicaciones de alta corriente y alto voltaje. Paquetes aceptables: TO-247, TO-3P, TO-254, TO-220, etc. (Algunos paquetes pueden no ser utilizables.) Especificaciones (P/N T3P-HH-KL-250): Durabilidad de acoplamiento: 10,000 ciclos min Resistencia de contacto: 20 mΩ máx Clasificación de corriente: DC50A a 25℃ (Entre 1 y 2) AWG#10(5.5mm²) Temperatura ambiente con aumento de 30℃ Resistencia de aislamiento: 500MΩ min Voltaje de resistencia: AC2000V 1 minuto a 25℃ (Entre 1 y 2) Rango de temperatura: -55 a +250°C (Incluyendo el aumento de temperatura debido a la corriente eléctrica) Materiales: Cuerpo: Termoplástico de alta temperatura Contacto: Aleación de cobre Dispositivo aceptable: TO-247, TO-3P, TO-254, TO-220 etc. Asignación de pines: 1: Drenaje 2: Fuente 3: Puerta Cómo usar: Inserte el dispositivo desde la ranura de inserción en la parte superior del zócalo de prueba. Apriete los tres tornillos de ajuste con una llave hexagonal. La preparación de la medición está hecha. Después de completar la prueba, apague la alimentación y afloje el tornillo de ajuste. Retire el dispositivo. Cómo conectar el cable: Se muestra un ejemplo de conexión a continuación. Notas adicionales: Al fijar el zócalo a una placa, use un grosor de 1.6 a 4.0 mm. Zócalo de prueba de alto rendimiento para MOSFETs SiC/GaN Corriente alta: DC50A a 25℃ Resistente al calor: hasta 250℃ Conexión Kelvin posible Paquetes aceptables: TO-247, TO-3P, TO-254, TO-220 Durabilidad de acoplamiento: 10,000 ciclos min Resistencia de contacto: 20 mΩ máx Resistencia de aislamiento: 500MΩ min Voltaje de resistencia: AC2000V 1 min a 25℃ Rango de temperatura: -55 a +250°C Material del cuerpo: Termoplástico de alta temperatura Material de contacto: Aleación de cobre
