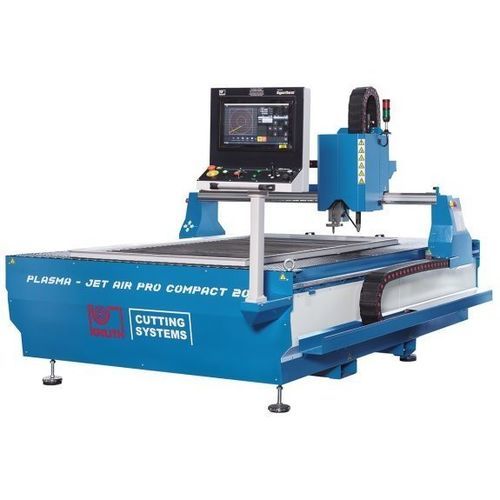

Máquina de corte de plasma Plasma-Jet AirPro Compact 2010

para metalde chapaCNC

Descripción general
La serie Plasma-Jet AirPro Compact 2010 son sistemas de corte por plasma de aire pensados para fabricación de piezas únicas y pequeñas series. Combinan un diseño compacto con funcionalidades orientadas al taller, garantizando funcionamiento fiable y manejo sencillo.

Aspectos destacados

• Construcción monobloque compacta para transporte y puesta en marcha rápida
• Compatible con fuentes de plasma aire Hypertherm y Kjellberg (opcional)
• Bus EtherCAT para alto rendimiento CNC
• Software de nesting profesional incluido según configuración
• Mesa de vacío estándar; mesa de agua disponible como opción

Diseño y mesa

• Chasis monobloque con guías integradas que permite el transporte montado y una puesta en marcha ágil
• La mesa de corte está preparada para extracción por vacío; opcionalmente mesa de corte por agua
• Aspiración segmentada del área de trabajo (conmutada mecánicamente por el puente móvil) para extracción y filtrado eficientes
• Rejilla de apoyo formada por elementos planos de acero arqueados e intercambiables

Guías y accionamientos

• Componentes seleccionados que garantizan funcionalidad de corte y seguridad del proceso
• Puente accionado de forma sincronizada desde ambos lados, sin par de oscilación
• Servomotores CA potentes con reductores planetarios sin mantenimiento y accionamientos helicoidales para precisión de contornos
• Guías lineales de alta calidad en todos los ejes: robustas, precisas y de bajo mantenimiento

Capacidades de corte (ejemplos según fuente)

• Kjellberg CutFire 100i: corte hasta 40 mm, perforación hasta 20 mm
• Hypertherm Powermax 105 Sync: corte hasta 38 mm, perforación hasta 22 mm
• Hypertherm Powermax 125: corte hasta 44 mm, perforación hasta 25 mm

Cabeza de corte

• Control de altura del eje Z (controlado por arco) mantiene la distancia boquilla-superficie
• Protector anti-colisión controlado por sensor para proteger máquina y pieza
• Acoplamiento magnético para facilitar la puesta a punto y el mantenimiento del soplete

Control y software

• Control CNC PULSER 3 con pantalla táctil de 15" diseñado para aplicaciones de corte modernas
• Bus de campo EtherCAT para comunicaciones robustas y de alto rendimiento
• Según la fuente de plasma seleccionada: ProNest LT Essentials o IBE cncCut Nest incluidos

Equipo estándar (selección)

• Unidad CNC PULSER 3 (pantalla táctil 15")
• HMI de 15" con pantalla táctil
• ProNest LT Essentials (según configuración)
• Mesa preparada para sistema de filtros (cierre mecánico)
• Control automático de altura del soplete con sensor THC
• Soplete de corte con acoplamiento magnético y sensor de colisión
• Servomotores y accionamientos INVT
• Apuntador láser
• Manual de usuario

Equipo opcional (selección)

• Sistema de extracción/filtrado (p. ej. 2.500 m³/h)
• Fuente de plasma Powermax 125
• Fuente de plasma Powermax 105 Sync
• Fuente de plasma CutFire 100i
• Fuente de plasma MaxPro 200
• Actualización ProNest LT (opción)
• Mesa de agua para corte por plasma (intercambiable con mesa de extracción)
• Sistema de grabado y marcado para PowerMax y MaxPro

Especificaciones técnicas

• Área de trabajo — Ancho de corte: 1.050 mm
• Área de trabajo — Longitud de corte: 2.050 mm
• Área de trabajo — Distancia soplete-mesa: 200 mm
• Área de trabajo — Altura de mesa: 500 mm
• Área de trabajo — Capacidad de carga mesa: 800 kg/m²
• Área de trabajo — Avance rápido: 15.000 mm/min
• Área de trabajo — Precisión de posicionamiento: 0,05 mm
• Medidas y pesos — Peso: 1.100 kg
• Medidas y pesos — Dimensiones (L × W × H): 1,72 m × 3,15 m
