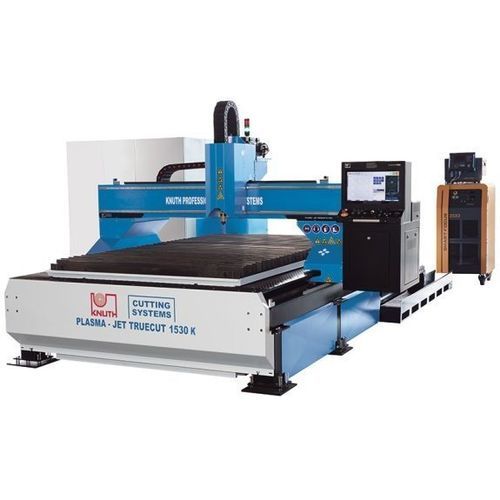

Máquina de corte de plasma Plasma-Jet TrueCut K 1530

para metalde chapaCNC

Resumen
El Plasma-Jet TrueCut K 1530 es un sistema de corte por plasma especializado, diseñado para producción y fabricación a medida de piezas complejas. Integra control Eckelmann y fuentes plasma Kjellberg y está concebido para operación intensiva en varios turnos. Su diseño modular permite configuraciones personalizadas como múltiples antorchas, cabezales oxicorte, fresado de bisel 5 ejes y unidades de corte de tubos.

Puntos destacados

• Construcción de mesa independiente para aislamiento térmico y alta precisión
• Control CNC Eckelmann con EtherCAT para control coordinado y optimización de anidado
• Diseñado para alta productividad y uso continuo en varios turnos
• Amplia lista de opciones para adaptar la máquina a necesidades de producción

Área de trabajo (según especificaciones)

• Ancho de corte: 1500 mm
• Longitud de corte: 3000 mm
• Altura de mesa: 700 mm
• Carga admisible: 520 kg/m²
• Avance rápido: 18.000 mm/min
• Fuente plasma (estándar/opciones): Kjellberg

Detalles del producto
Construcción

• Mesa de corte independiente en acero para minimizar influencias térmicas y mecánicas sobre las guías
• Preparada para extracción de polvo/humos con aletas de aspiración electropneumáticas en el segmento activo
• Diseño robusto para piezas grandes y pesadas

Transmisiones y accionamientos

• Servomotores AC Panasonic en todos los ejes con reductores planetarios sin holgura
• Piñones cremallera helicoidales y guías lineales dimensionadas para larga vida a altas velocidades (guías X/Y 20/30 mm)
• Selección de componentes y estructura pensadas para funcionamiento continuo multi-turno

Cabezal de corte

• Eje Z con husillo de bolas y control automático servocontrolado de la altura de la antorcha
• Acople rápido para cambios de cabezal y reducción de tiempos de preparación
• Base de parámetros de corte en la CNC para optimizar procesos
• Opciones: cabezal 5 ejes, unidad de corte de tubos, configuraciones multi-antorcha

Control

• Control CNC Eckelmann de serie
• Software Eckelmann IBE para nesting / cncCUT incluido

Fuentes de plasma compatibles (selección)

• Smart Focus 130 – corte máx. 40 mm, perforación 25 mm, recomendado 1–32 mm
• Smart Focus 170 – corte máx. 50 mm, perforación 30 mm, recomendado 1–35 mm
• Smart Focus 200 – corte máx. 60 mm, perforación 30 mm, recomendado 1–40 mm
• Smart Focus 300 – corte máx. 80 mm, perforación 40 mm, recomendado 1–60 mm
• Smart Focus 400 – corte máx. 100 mm, perforación 50 mm, recomendado (inox) 1–70 mm
• Q 1500 – corte máx. 60 mm, perforación 30 mm, recomendado 0,5–40 mm
• Q 3000 – corte máx. 80 mm, perforación 50 mm, recomendado 0,5–60 mm

Nota
Todas las capacidades de corte y perforación dependen del material, de la tecnología de corte y del sistema de guías elegido.

Especificaciones técnicas

• Modelo: Plasma-Jet TrueCut K 1530
• Área de trabajo (An×L): 1500 × 3000 mm
• Altura de mesa: 700 mm
• Carga admisible: 520 kg/m²
• Avance rápido: 18.000 mm/min
• Fuente plasma: Kjellberg (opciones)
• Peso: 3.100 kg
• Controlador: Eckelmann CNC (E°EXC 880 / E°CUT ECO) con software IBE
• Apta para multi-turno; opciones: multi-antorcha, cabezales oxicorte, cabeza 5 ejes, unidades para tubos, preparación de filtro
