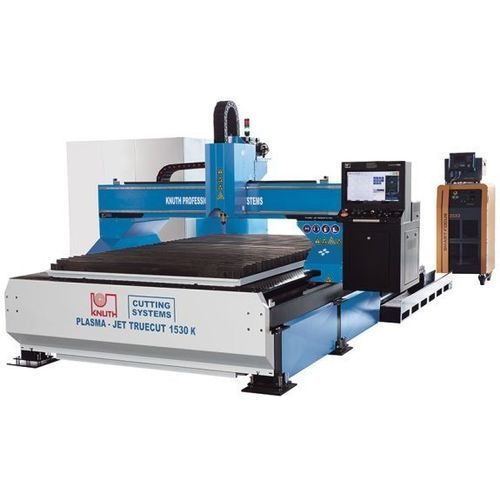

Máquina de corte de plasma Plasma-Jet TrueCut K 3060

para metalde chapaCNC

Descripción
El Plasma-Jet TrueCut K 3060 es un sistema de corte por plasma diseñado para la producción y la fabricación única de piezas complejas. Equipado con control Eckelmann y fuentes de plasma Kjellberg, la máquina está concebida para altas cargas y funcionamiento continuo en varios turnos. Una amplia gama de opciones permite soluciones a medida: múltiples antorchas, cabezales de oxicorte, cortes a inglete y unidades para tratamiento de tubos.

Puntos destacados

• Mesa autoportante heavy‑duty para desacoplamiento térmico y mecánico y alta precisión
• Control CNC Eckelmann con EtherCAT para control completo del proceso y nesting
• Configurado para alta productividad y operación multi‑turno
• Amplia lista de opciones para configuraciones personalizadas

Área de trabajo (datos técnicos)
Ancho de corte: 3.000 mm
Longitud de corte: 6.000 mm
Altura de la mesa: 700 mm
Capacidad de carga de la mesa: 520 kg/m2
Avance rápido: 18.000 mm/min
Fuente plasma estándar: Kjellberg (Smart Focus y Q series opcionales)

Medidas y pesos
Peso: 9.500 kg

Construcción

• Mesa de corte independiente en acero para alta capacidad de carga
• Ubicación separada que elimina influencias térmicas y mecánicas en los guiados
• Mesa preparada para extracción de polvo/humos con aletas de aspiración electropneumáticas

Transmisión y accionamientos

• Servomotores CA Panasonic en todos los ejes con reductores planetarios sin juego y sin mantenimiento
• Engranajes helicoidales y cremallera diseñados para funcionamiento continuo y bajo desgaste
• Guías lineales en todos los ejes dimensionadas para larga vida y movimiento suave a alta velocidad (anchos X/Y: 20/30 mm)

Cabeza de corte

• Eje Z con husillo de bolas y control automático de altura de antorcha por servomotor
• Acoplamiento rápido para cambios de cabeza que reduce tiempos de preparación
• Uso de parámetros de corte almacenados en el control para optimizar el proceso
• Opciones disponibles: cabeza de 5 ejes, cortador de tubos y configuraciones multi‑antorcha

Control

• Control CNC Eckelmann
• Software de nesting Eckelmann IBE incluido de serie

Selección de fuentes de plasma

• Smart Focus 130 – corte máx. 40 mm, penetración 25 mm, recomendado 1–32 mm
• Smart Focus 170 – corte máx. 50 mm, penetración 30 mm, recomendado 1–35 mm
• Smart Focus 200 – corte máx. 60 mm, penetración 30 mm, recomendado 1–40 mm
• Smart Focus 300 – corte máx. 80 mm, penetración 40 mm, recomendado 1–60 mm
• Smart Focus 400 – corte máx. 100 mm, penetración 50 mm, recomendado 1–70 mm (acero inoxidable)
• Q 1500 – corte máx. 60 mm, penetración 30 mm, recomendado 0,5–40 mm
• Q 3000 – corte máx. 80 mm, penetración 50 mm, recomendado 0,5–60 mm

Notas
Todas las profundidades de corte y perforación indicadas dependen del material, la tecnología de corte elegida y el sistema de guiado.

Caracteristicas / especificaciones técnicas

• Serie de modelo: Plasma-Jet TrueCut K
• Área de trabajo: 3.000 x 6.000 mm
• Altura de mesa: 700 mm
• Capacidad de carga: 520 kg/m2
• Avance rápido: 18.000 mm/min
• Fuente plasma estándar: Kjellberg (Smart Focus / Q)
• Peso: 9.500 kg
• Control: Eckelmann CNC con IBE y EtherCAT
• Tecnología de accionamiento: servos Panasonic, engranajes planetarios, engranajes helicoidales, guías lineales
• Opciones: múltiples antorchas, cabezales oxicorte, cortes a inglete, procesamiento de tubos, cabeza 5 ejes
