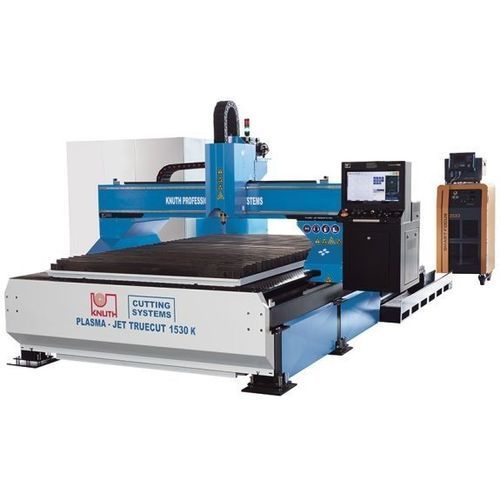

Máquina de corte de plasma Plasma-Jet TrueCut K 2040

para metalde chapaCNC

Descripción
La Plasma-Jet TrueCut K 2040 es un equipo de corte por plasma destinado a la producción y a la fabricación de piezas complejas en unidades o series. Equipada con control CNC Eckelmann y compatible con fuentes plasma Kjellberg, la máquina está diseñada para uso intensivo en varios turnos y para configuraciones a medida (múltiples antorchas, cabezales oxicorte, unidades de mecanizado de tubos, cortes en inglete).

Puntos destacados

• Mesa de corte autoportante para desacoplamiento térmico y mecánico y elevada precisión
• Control CNC Eckelmann con EtherCAT para control completo del proceso de corte
• Diseñada para alta productividad y funcionamiento continuo en varios turnos
• Amplia gama de opciones para configuraciones específicas del cliente

Área de trabajo (mesa)
Ancho de corte: 2.000 mm
Longitud de corte: 4.000 mm
Altura de mesa: 700 mm
Capacidad de carga mesa: 520 kg/m2
Avance rápido: 18.000 mm/min
Fuente plasma: Kjellberg (varios modelos disponibles)

Medidas y pesos
Peso: 4.100 kg

Detalles del producto
Construcción

• Mesa de corte independiente en construcción de acero rígido para alta capacidad de carga
• La mesa separada elimina las influencias térmicas y mecánicas sobre el puente y guías
• Mesa preparada para recogida de polvo con aletas de aspiración electropneumáticas para extracción local de humos

Transmisión y accionamientos

• Servomotores AC dinámicos (Panasonic) en todos los ejes con engranajes planetarios sin juego y sin mantenimiento
• Accionamientos cremallera-piñón helicoidales de bajo desgaste diseñados para funcionamiento continuo
• Guías lineales en todos los ejes dimensionadas para larga vida y movimientos suaves; anchura guías X/Y: 20/30 mm
• Estructura y selección de componentes diseñadas para operación en varios turnos

Cabezal de corte

• Eje Z con tornillo de bolas y control automático servomotor de la altura de antorcha
• Acoplamiento rápido para cambios de cabezal de corte
• Uso de bases de parámetros de corte almacenadas en el control para optimizar cortes
• Velocidades optimizadas para contornos finos y radios ajustados
• Opciones disponibles: cabezal 5 ejes, cortador de tubos y accesorios adicionales

Control

• Control CNC Eckelmann (familia E°EXC / IBE)
• Software Eckelmann IBE incluido como estándar (funciones de nesting y corte)

Fuentes de plasma (ejemplos)

• Smart Focus 130 – corte máx. 40 mm, repicado 25 mm, recomendado 1–32 mm
• Smart Focus 170 – corte máx. 50 mm, repicado 30 mm, recomendado 1–35 mm
• Smart Focus 200 – corte máx. 60 mm, repicado 30 mm, recomendado 1–40 mm
• Smart Focus 300 – corte máx. 80 mm, repicado 40 mm, recomendado 1–60 mm
• Smart Focus 400 – corte máx. 100 mm, repicado 50 mm, recomendado para acero inoxidable 1–70 mm
• Q 1500 – corte máx. 60 mm, repicado 30 mm, recomendado 0,5–40 mm
• Q 3000 – corte máx. 80 mm, repicado 50 mm, recomendado 0,5–60 mm

Equipo estándar / Ejemplos incluidos

• Mesa preparada para sistema de filtrado (control automático de cierre)
• Servomotores y accionamientos Panasonic
• Control automático de altura de antorcha Eckelmann
• Antorcha de corte con acoplamiento magnético y sensor de choques
• Unidad CNC Eckelmann (E°EXC 880 / E°CUT ECO) con opción de pantalla táctil 19"
• Módulo A de Beckhoff, puntero láser, software Eckelmann IBE cncCUT Nest

Equipamiento opcional / Ejemplos

• Actualizaciones a fuentes plasma Kjellberg serie Q (Q1500, Q3000, Q4500, etc.)
• Fuentes Smart Focus (130 / 170 / 200 / 300 / 400) con consola de gas automática
• Cabezales de oxicorte (Tanaka y otros)
• Sistemas de corte de tubos, soportes adicionales y extensiones para tubos
• Sistemas de chanfreinado 5 ejes, dispositivos de biselado, kits de consumibles
• Sistemas de aspiración y filtrado de polvo

Especificaciones técnicas

• Ancho de corte: 2.000 mm
• Longitud de corte: 4.000 mm
• Altura de mesa: 700 mm
• Capacidad de carga mesa: 520 kg/m2
• Avance rápido: 18.000 mm/min
• Fuente plasma: Kjellberg (modelos disponibles)
• Peso: 4.100 kg
• Control CNC: Eckelmann con software IBE
