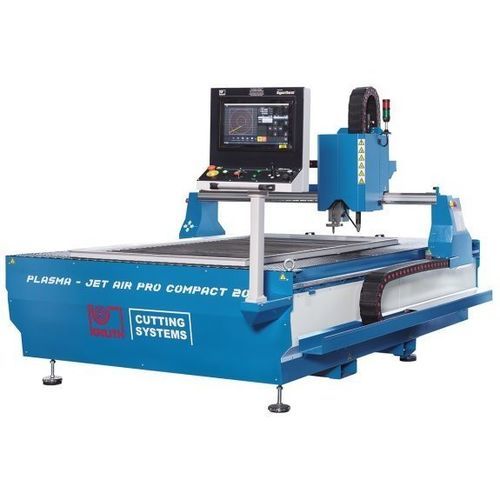

Máquina de corte de plasma Jet AirPro 1530

para metalde chapaCNC

Descripción La Plasma-Jet AirPro Compact 1530 es una mesa de corte por plasma compacta diseñada para fabricación de piezas sueltas y pequeñas series. Ofrece prestaciones de corte industriales ocupando poco espacio y manteniendo costes operativos reducidos, adecuada para talleres y pequeñas producciones.

Puntos destacados

• Diseño monobloque compacto para puesta en marcha rápida y transporte montada
• Compatible con fuentes de plasma aire Hypertherm o Kjellberg (opcional)
• Bus EtherCAT para mejor rendimiento CNC
• Software profesional de nesting incluido
• Mesa de vacío estándar; mesa de corte por agua disponible como opción

Diseño

• Marco monobloque con guías integradas en la mesa para mayor rigidez y fácil puesta en servicio
• Mesa preparada para extracción por vacío; opcionalmente mesa de corte por agua
• Área de trabajo aspirada por segmentos conmutados mecánicamente para optimizar filtrado y extracción
• Rejilla de apoyo del material formada por elementos planos de acero arqueados intercambiables

Guías y accionamientos

• Componentes seleccionados para garantizar funcionalidad de corte y fiabilidad del proceso
• Puente de máquina accionado de forma síncrona desde ambos lados para alta dinámica sin par de vuelco
• Servomotores AC potentes con reductores planetarios sin mantenimiento y transmisiones helicoidales para precisión
• Guías lineales de alta calidad en todos los ejes: robustas, precisas y duraderas

Fuentes compatibles / capacidad de corte (ejemplos)

• Kjellberg CutFire 100i: corte hasta 40 mm, perforación hasta 20 mm
• Hypertherm Powermax 105 Sync: corte hasta 38 mm, perforación hasta 22 mm
• Hypertherm Powermax 125: corte hasta 44 mm, perforación hasta 25 mm

Cabeza de corte

• Altura del eje Z controlada por detección de arco para mantener distancia boquilla–placa
• Protector anti-colisión controlado por sensores para proteger máquina y pieza
• Acoplamiento magnético que facilita puesta a punto y mantenimiento del soplete

Control y software

• Unidad CNC PULSER 3 con pantalla táctil de 15" (estándar)
• Bus EtherCAT para mayor velocidad y fiabilidad del control
• ProNest LT Essentials o IBE cncCut Nest incluidos según la fuente de plasma

Equipo estándar (resumen)

• Unidad CNC PULSER 3 (pantalla táctil 15")
• IHM 15" táctil
• ProNest LT Essentials o IBE cncCut Nest (según configuración)
• Mesa preparada para sistema de filtrado/extracción
• Control automático de altura del soplete (THC) con sensor
• Soplete plasma con acoplamiento magnético y detector de colisiones
• Servomotores y accionamientos (INVT o equivalente)
• Puntero láser, manual de usuario

Equipo opcional (ejemplos)

• Fuente Powermax 105 Sync (SmartSYNC®)
• Fuente Powermax 125 para mayor productividad
• Fuente Maxpro 200 para uso intensivo
• CutFire 100i (tecnología de gas en espiral)
• Kit de grabado/marcado para PowerMax/MaxPro
• Mesa de agua en sustitución de la mesa de vacío
• Sistemas de extracción/filtrado (p. ej. 2.500 m³/h)
• Licencia adicional ProNest LT

Área de trabajo
Ancho de corte: 1.550 mm
Longitud de corte: 3.050 mm
Distancia antorcha–mesa: 200 mm
Altura mesa: 500 mm
Capacidad de carga: 800 kg/m2
Avance rápido: 15.000 mm/min
Precisión de posicionamiento: 0,05 mm

Medidas y pesos
Peso: 1.550 kg
Dimensiones totales (L x A x H): 2,25 m x 4,15 m

Características / especificaciones técnicas

• Área de corte: 1.550 x 3.050 mm
• Distancia boquilla–mesa: 200 mm
• Altura mesa: 500 mm
• Capacidad de carga: 800 kg/m2
• Avance rápido: 15.000 mm/min
• Precisión: 0,05 mm
• Peso: 1.550 kg
• Dimensiones: 2,25 m x 4,15 m
• Compatible con Hypertherm y Kjellberg (opciones)
• Unidad CNC PULSER 3 (15" táctil) incluida
