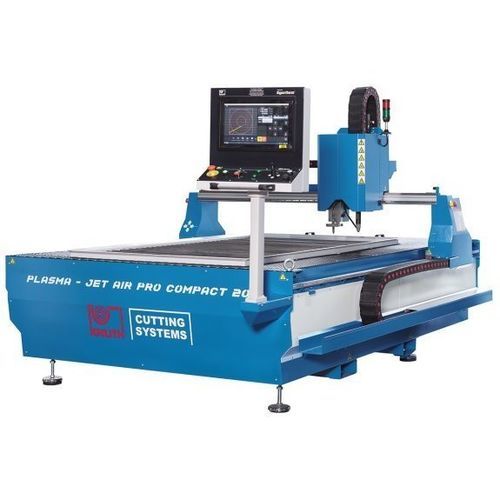

Máquina de corte de plasma Plasma-Jet AirPro Compact 1515

para metalde chapaCNC

Descripción
Las máquinas de la serie Plasma-Jet AirPro Compact proporcionan corte por plasma preciso con bajos costes de explotación. Diseñadas como solución económica para piezas unitarias y pequeñas series, estas máquinas compactas son adecuadas para talleres con espacio reducido y son fiables y fáciles de usar.

Puntos destacados

• Diseño compacto, puesta en marcha rápida
• Compatibles con fuentes de plasma de aire Hypertherm o Kjellberg (opcional)
• Mejor rendimiento CNC gracias a EtherCAT
• Software de nesting profesional incluido
• Se suministra con mesa de vacío; mesa de corte por agua opcional

Construcción

• Estructura monobloque con guías integradas que permite transportar la máquina montada y garantiza una puesta en servicio rápida
• Mesa preparada para conexión a extracción; mesa de agua disponible como opción
• Área de trabajo aspirada por segmentos conmutados mecánicamente por el puente móvil para una filtración y extracción eficientes
• Rejilla de apoyo del material formada por elementos planos de acero curvados e intercambiables

Guías y accionamientos

• Componentes seleccionados que garantizan funcionalidad de corte y fiabilidad del proceso
• Puentede accionamiento sincronizado en ambos lados para movimiento dinámico sin momento de vuelco
• Servomotores AC potentes con reductores planetarios sin holgura y accionamientos de cremallera precisos
• Guías lineales de alta calidad en todos los ejes: robustas, precisas y duraderas

Fuentes de plasma / capacidad de corte (ejemplos)

• Kjellberg CutFire 100i: corte hasta 40 mm, perforación hasta 20 mm
• Hypertherm Powermax 105 Sync: corte hasta 38 mm, perforación hasta 22 mm
• Hypertherm Powermax 125: corte hasta 44 mm, perforación hasta 25 mm

Cabezal de corte

• Distancia boquilla-superficie mantenida mediante regulación de altura del eje Z controlada por arco
• Protección anti-colisión integrada controlada por sensores para evitar daños
• Acoplamiento magnético para facilitar puesta a punto y mantenimiento de la antorcha

Controles y software

• Unidad CNC PULSER 3 con pantalla táctil de 15" para aplicaciones de corte modernas
• Bus EtherCAT para un rendimiento CNC rápido y fiable
• Según la fuente de plasma: se suministra ProNest LT Essentials o IBE cncCut Nest

Equipo estándar (ejemplos)

• Unidad CNC PULSER 3
• HMI 15" táctil
• ProNest LT Essentials (según fuente)
• Mesa preparada para sistema de filtrado (control de cierre mecánico)
• Control automático de altura de antorcha con sensor (THC)
• Antorcha de corte con acoplamiento magnético y detector de colisiones
• Servomotores y accionamientos INVT
• Puntero láser
• Manual del usuario

Equipo opcional (ejemplos)

• Extracción 2.500 m³/h (sistema de extracción/filtrado)
• Fuente de plasma Powermax 125
• Fuente de plasma Powermax 105 Sync
• Opción de software ProNest LT (licencia adicional)
• Mesa de agua para corte por plasma (en lugar de mesa de vacío)
• Sistema de grabado/marcado para PowerMax y MaxPro
• CutFire 100i, MaxPro 200 y otras fuentes plasma opcionales

Especificaciones técnicas

• Ancho de corte: 1550 mm
• Longitud de corte: 1550 mm
• Distancia boquilla–mesa: 200 mm
• Altura de mesa: 500 mm
• Carga máxima mesa: 800 kg/m²
• Avance rápido: 15.000 mm/min
• Precisión de posicionamiento: 0,05 mm
• Peso: 1.250 kg
• Dimensiones (L x A x H): 2,25 m x 2,5 m
