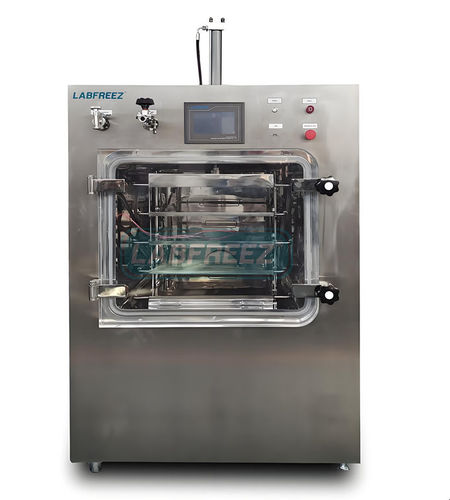

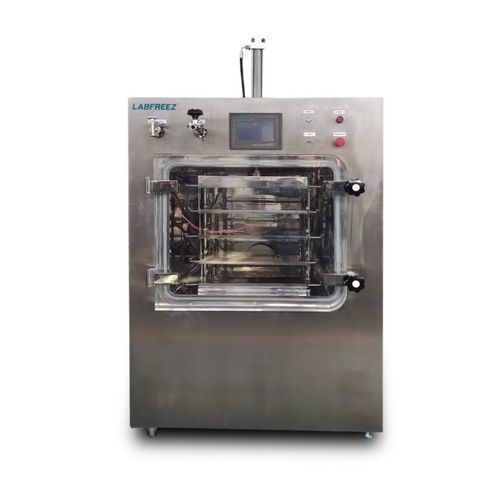

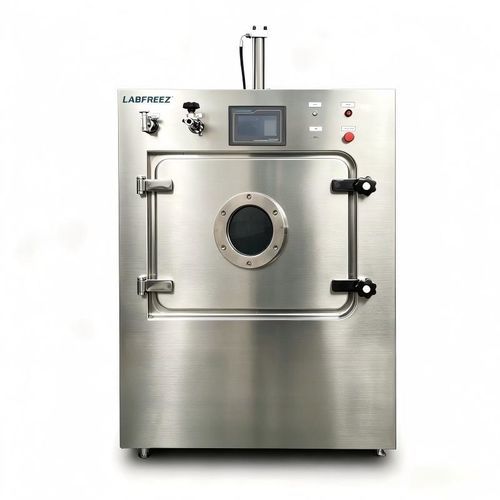

Liofilizador de proceso FD-100F-TP

pilotopara la industria agroalimentariapara la industria farmacéutica

Descripción corta

• Liofilizador para vacunas con cámara de secado de tipo rectangular
• Precongelación y secado en la misma cámara sin transferencia
• Área de estantes 1,15 m2, 10–15 kg/lote, capacidad de captura de hielo 15 kg/24h
• Método de control de temperatura por circulación de aceite térmico de alta precisión
• Operación automática + manual, control remoto por ordenador (opcional)
• Compresor, bomba de circulación y manómetro de marcas reconocidas de origen Francia
• Refrigeración por aire, no necesita fuente de agua de enfriamiento externa
• Adecuado para viales de vacuna, medicamentos, IVD, microplacas, polipéptidos, probióticos, muestras biológicas, alimentos
• CE/ISO9001, conforme a la norma GMP, diseño paso de pared para sala limpia

Características — Cámara

• Cámara de secado rectangular, admite precongelación y secado en la misma cámara sin transferencia manual
• Cámara de secado y estantes en SS304 pulido (SS316 opcional para piezas en contacto), puerta de observación de plexiglás de alta resistencia, esquinas interiores redondeadas para limpieza fácil
• Rugosidad pared interior ≤ 6 μm, planitud de estantes ≤ ±0,5 mm/m para mejor rendimiento de secado
• Rango de temperatura de estantes: -50°C a +70°C ±1°C (balanceado); enfriamiento rápido de +20°C a -40°C en 60 min
• Tipo de calentamiento por circulación de aceite con control de alta precisión (adecuado para médico/bio); tipo de calentamiento eléctrico disponible (adecuado para alimentos)
• Los estantes usan voltaje seguro con velocidad de calentamiento controlable; estantes en acero inoxidable pulido espejo probados para rugosidad y planitud para asegurar temperatura uniforme
• Tipo paso de pared disponible para cumplir con estándares GMP

Características — Condensador (trampa fría)

• Condensador de gran capacidad, construcción SS304 (SS316 opcional para materiales corrosivos)
• Temperatura mínima del condensador hasta -85°C (máquina aceite de silicona), -60°C para máquina con calentamiento eléctrico
• Enfriamiento rápido de +20°C a -40°C en 30 min
• Trampa fría tipo cilindro independiente con puerta de plexiglás; potente capacidad de eliminación de hielo
• Tecnología patentada de desvío de gas para un atrape uniforme y eficiente del hielo
• Calefacción eléctrica alrededor de la cámara del condensador para descongelación/eliminación de hielo efectiva

Características — Sistema de refrigeración

• Tecnología de enfriamiento en dos etapas para mantenimiento más sencillo
• Compresores herméticos de marcas conocidas (p. ej., Tecumseh, DANFOSS) para bajo ruido y potente refrigeración
• Controlador de presión y válvula de marca Danfoss para alta estabilidad
• Funcionamiento enfriado por aire sin necesidad de dispositivo de enfriamiento adicional
• Utiliza refrigerante ecológico sin CFC
• Intercambiador de calor de placas soldadas por brasado

Características — Sistema de circulación

• Bomba de circulación protegida GUNDFOS (Dinamarca) y componentes de calentamiento eléctrico controlados por PID
• Fluido de circulación: aceite de silicona de baja temperatura y baja viscosidad
• Sistema de circulación aplicable a las series FD-10F-R, FD-20F, FD-30F-TP, FD-50F, FD-100F, FD-200F

Características — Sistema de control

• Control manual + automático flexible; configuración manual de procesos y modos de producción por lotes automáticos
• Control PLC con pantalla táctil gráfica 7" LCD (Siemens PLC + pantalla táctil 10" opcional)
• Temperatura de estantes ajustable y controlable; adecuada para procesos piloto y de producción
• 32 programas, cada uno con hasta 36 segmentos; curvas almacenables y parámetros modificables en tiempo real
• Registrador incorporado; exportación USB de datos para análisis; software FD-LYO y control por ordenador opcional
• Función de calibración de sensores para asegurar la precisión de medición a largo plazo
• Visualización de alarmas en tiempo real e historial de alarmas para diagnóstico y mantenimiento
• Niveles de usuario y control por contraseña para operación y gestión descentralizada
• Control remoto WIFI via ordenador o app móvil opcional

Características — Sistema de vacío

• Bomba de vacío de paletas rotativas en dos etapas incluida (ajuste automático de vacío y configurable)
• Vacío final hasta 1 Pa (bombas de gama alta como LEYBOLD/ULVAC opcionales)
• Rendimiento de la bomba: atmósfera a 10 Pa en menos de 30 min
• Tasa de fuga del sistema < 10 Pa·L/sec

Características — Protección de seguridad

• Protecciones completas de máquina e interbloqueos lógicos del sistema eléctrico
• Alarmas por vacío, calentamiento y otros fallos del sistema
• Protecciones encendido/apagado y salvaguardas del proceso de sublimación
• Protección del material durante la sublimación; corte de calefacción si el vacío es insuficiente
• Interbloqueo condensador-vacío para protección operativa

Características — Otros

• Tipo normal adecuado para materias primas a granel (alimentos, frutas, medicina herbal, biomateriales)
• Tipo stoppering adecuado para viales con tapones; el stoppering evita la recontaminación secundaria y la reabsorción de humedad
• Válvula inflable (agua) con diafragma de seguridad utilizable con fuente de gas inerte para inertización y prolongación de vida útil
• Certificados CE / ISO9001 / ISO13485 / ISO14001 disponibles; puede ajustarse a GMP según requisitos del cliente

Especificaciones (tabla)
Serie FD-100F — Modelo: FD-100F-TP Diseño paso de pared
Tipo de calentamiento: Circulación de aceite de silicona
Área de secado: 1,15 m2
Cantidad de estantes: 4+1 pcs
Rango temp. estantes: -50°C ~ +70°C ±1°C
Diferencia temp. estantes: ±1°C (balanceado)
Tamaño estantes: 480×600 mm
Tamaño bandejas: 475×595 mm
Cantidad bandejas: 4 pcs
Capacidad materia bruta cargada: 11 L
Espacio de altura: 70 mm
Material de la cámara: SS304 pulido
Material de los estantes: SS304 pulido
Material de las bandejas: SS304
Capacidad viales (Ф22): 2460 pcs
Capacidad viales (Ф16): 4788 pcs
Capacidad viales (Ф12): 8624 pcs
Temp condensador: ≤ -85°C
Capacidad captura hielo: 15 Kg/24h
Descongelación: Calefacción eléctrica
Material condensador: SS304
Bomba de vacío: Incluida
Vacío final: ≤ 1 Pa
Tasa bomba: 15 L/s
Estilo stoppering: Presión hidráulica
Tipo de enfriamiento: Enfriado por aire
Dimensiones (mm): 1640×1105×1635 + 350
Voltaje: 3p-380~400V/50Hz
Potencia instalada: 7500 W
Peso: 1000 kg

Especificaciones técnicas

• Modelo: FD-100F-TP
• Tipo de calentamiento: Circulación de aceite de silicona
• Área de secado: 1,15 m2
• Cantidad de estantes: 4+1 pcs
• Rango de temperatura de estantes: -50°C a +70°C ±1°C
• Temp. condensador: ≤ -85°C
• Capacidad captura hielo: 15 kg / 24 h
• Vacío final: ≤ 1 Pa
• Tasa bomba: 15 L/s
• Ejemplos de capacidad de viales: Ф22 = 2460 pcs; Ф16 = 4788 pcs; Ф12 = 8624 pcs
• Tipo de enfriamiento: Enfriado por aire
• Potencia / Voltaje: 7500 W / 3p-380~400V/50Hz
• Dimensiones: 1640 × 1105 × 1635 + 350 mm
• Peso neto: ~1000 kg
• Materiales: Cámara / estantes / bandejas SS304 (SS316 opcional)
