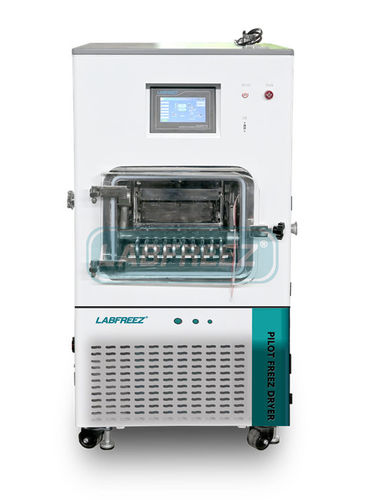

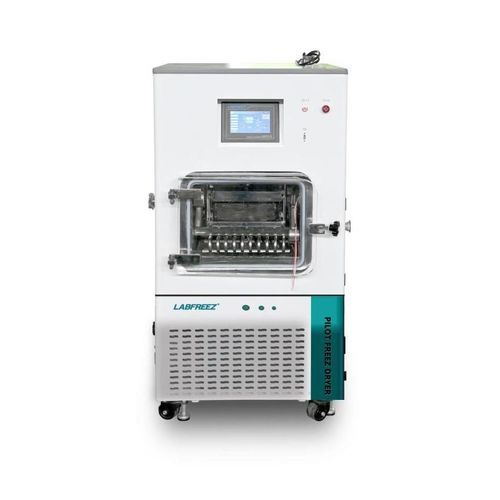

Liofilizador de laboratorio FD-10F series

de procesopilotopara la industria agroalimentaria

Breve descripción

• Liofilizador piloto compacto in situ para procesamiento de pequeños lotes (1–3 kg de materia prima por lote según variante)
• Capacidad de captura de hielo del condensador aprox. 6 kg/24 h; opciones de temperatura del condensador hasta -86°C
• Precongelación y secado en la misma cámara; modos automático y manual; opción de taponado al vacío para viales
• Calentamiento por circulación de aceite de silicona o por estantes eléctricos directos; apto para vacunas, probióticos, polipéptidos, medicina tradicional, muestras alimentarias y frutas
• Exportación de datos vía USB; control remoto opcional y software FD-LYO

Descripción general
La serie FD-10F es un liofilizador piloto automático compacto in situ, diseñado para el procesamiento en pequeños lotes de muestras biológicas y alimentarias. Los modelos admiten calentamiento por circulación de aceite de silicona o por estantes eléctricos y ofrecen la opción de taponado al vacío para sellado de viales. El diseño favorece la limpieza, la transferencia térmica controlada y la gestión precisa del proceso para I+D y producción piloto.

Cámara

• Cámara rectangular que permite la precongelación y el secado primario sin transferencia manual de las muestras
• Cámara, estantes y bandejas en SS304 pulido; piezas en contacto SS316 opcionales
• Puerta de plexiglás de alta transparencia para observación y esquinas internas redondeadas para facilitar la limpieza
• Calentamiento por circulación de aceite de silicona para alta precisión térmica (bio/médico); calentamiento eléctrico disponible para aplicaciones alimentarias
• Bomba de circulación protegida GUNDFOS y control PID en variantes con aceite; aceite de silicona de baja viscosidad como fluido de transmisión de calor
• Estantes con calentamiento eléctrico con tensión segura y tasas de calentamiento controlables

Cámara condensadora (trampa fría)

• Condensador de gran capacidad en SS304 (SS316 opcional para procesos corrosivos)
• Temperatura mínima del condensador: hasta -86°C (versiones con aceite de silicona) o -60°C (versiones eléctricas)
• Enfriamiento rápido: p. ej. +20°C a -40°C en ~30 minutos
• Trampa fría cilíndrica independiente con puerta de plexiglás y alta capacidad de extracción de hielo
• Tecnología patentada de desvío de gas para un atrapado uniforme y mejor captura de hielo
• Opción de calefacción eléctrica alrededor del condensador para facilitar el descongelado

Refrigeración

• Arquitectura de refrigeración de doble etapa para rendimiento estable a baja temperatura
• Compresores herméticos de marcas reconocidas (p. ej. DANFOSS) y refrigerante sin CFC
• Controladores y válvulas de presión Danfoss para control consistente
• Opciones de capacidad del condensador: típico ≤ -60°C; opción de baja temperatura ≤ -86°C
• Operación enfriada por aire sin chiller externo; intercambiador de calor de placas soldadas incluido

Sistema de circulación

• Bomba de circulación protegida GUNDFOS (Dinamarca) en modelos calefaccionados por aceite de silicona (FD-10F-R / FD-10F-TP)
• Elementos calefactores eléctricos controlados por PID para regulación precisa de la temperatura de los estantes

Sistema de control

• Modos manual y automático flexibles con lógica PLC
• Pantalla gráfica táctil 7" LCD estándar; PLC Siemens y pantalla táctil 10" opcionales
• Perfiles de temperatura de estante programables; 32 programas con hasta 36 segmentos cada uno (curvas almacenables y editables en tiempo real)
• Grabador de datos integrado con exportación USB; software FD-LYO y control remoto vía PC/móvil opcionales
• Función de calibración de sensores, visualización de alarmas en tiempo real e histórico, niveles de usuario y protección por contraseña

Sistema de vacío

• Bomba de vacío rotativa de paletas de dos etapas incluida; control automático de vacío y ajuste de consigna
• Vacío último típicamente ~1–5 Pa (dependiendo del modelo); opciones de bombas premium (LEYBOLD/ULVAC)
• Diseñado para alcanzar el vacío operativo (atmósfera→~10 Pa) en menos de ~30 minutos (dependiendo del modelo)
• Diseño con baja tasa de fugas (especificación: tasa de fuga del sistema < 10 Pa·l/sec)

Protecciones de seguridad

• Interbloqueos y lógica de protección a nivel máquina para seguridad eléctrica y del proceso
• Funciones de alarma para vacío, temperatura y fallos críticos del sistema
• Protecciones de encendido/apagado y del proceso de sublimación; interbloqueo condensador–vacío

Otras características

• Tipos normales para productos a granel (alimentación, fruta, hierbas); tipos con taponado para sellado de viales bajo vacío
• Válvula inflable (agua) y válvula diafragma de seguridad para conexión de gas inerte y extensión de vida útil
• Opciones de cumplimiento y certificados: CE, ISO 9001, ISO 13485, ISO 14001; configurable a GMP bajo petición

Tabla de especificaciones
MODELO: FD-10F Series (FD-10F-R / FD-10F-RE / FD-10F-TP / FD-10F-TPE)
Especificación: liofilizador normal / liofilizador con taponado (taponado manual o dispositivo opcional)
Área de estante: 0.2 m² (0.1 m² variante una bandeja)
Cantidad de estantes: 2 pcs (variante 1 pc disponible)
Calentamiento de estantes: circulación de aceite de silicona o calentamiento eléctrico
Rango de temperatura de estantes: -40°C a +70°C (aceite de silicona) ; -50°C a +70°C (opción eléctrica)
Dimensión de estante: 400 × 270 mm ; dimensión de bandeja 395 × 265 mm
Cantidad de bandejas: 2 (o 1 para variante más pequeña)
Capacidad de muestra: 2 L (espesor 10 mm) o 1 L (espesor 10 mm) según variante
Carga de viales (ejemplos): Ø22: 440 / 220 pcs ; Ø16: 868 / 434 pcs ; Ø12: 1554 / 777 pcs (dependiendo del modelo)
Condensador: típico ≤ -65°C (unidad eléctrica ≤ -60°C) ; -80°C / -86°C opcional
Capacidad de captura de hielo: 6 kg / 24 h
Descongelado del condensador: natural (descongelado eléctrico opcional)
Bomba de vacío: incluida (rotativa de paletas dos etapas, caudal ~4 L/s indicado)
Grado de vacío: ≤ 5 Pa (vacío último típicamente alcanzable)
Estilo de enfriamiento: aire-enfriado
Dimensiones exteriores (L×W×H): 655 × 640 × 1200 mm
Peso: ~210 kg
Control: PLC auto + manual (export USB) ; control remoto/WiFi opcional
Potencia de instalación: ~2 kW
Voltaje: 220 V / 50 Hz (ajustable a 110 V / 60 Hz)
Material: SS304 para cámara, estantes, bandejas (piezas en contacto SS316 opcionales)
