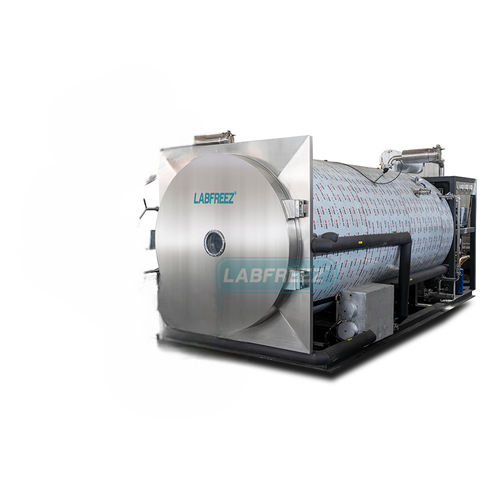

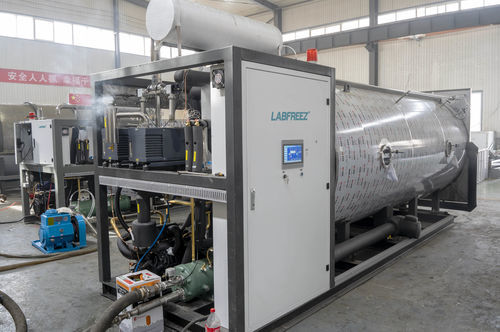

Liofilizador de laboratorio FD-PR series

pilotopara la industria agroalimentariapara la industria farmacéutica

Introducción Liofilizador de contacto de la serie FD-PR. El estante tiene funciones de calefacción y refrigeración y el diseño se ajusta a las normas GMP. Adecuado para pruebas de laboratorio y producción de pequeñas cantidades. Aplicación

• Industria farmacéutica: liofilización de suero, plasma, vacunas, enzimas, antibióticos, hormonas, etc.
• Industria alimentaria: liofilización de café, hojas de verduras, zumo de frutas, fresas, gambas enteras, carne, verduras especiales - preserva el color, aroma, sabor, forma y nutrientes y facilita el almacenamiento y transporte a largo plazo.
• Productos de nutrición y salud: liofilización de jalea real, polvo de perla, ginseng, etc., para preservar los ingredientes activos.
• Investigación biológica: preservación de bacterias, arterias, huesos, piel, córnea, tejido nervioso y órganos manteniendo las propiedades bioquímicas y físicas.
• Otros: cerámica de aislamiento térmico para la industria aeroespacial, madera y seda en arqueología, producción de especímenes, materiales especiales, etc.

Características

• Sistema de medición avanzado para garantizar la calidad del producto; cumple con GMP.
• Bajo consumo de energía y precio competitivo.
• Diseño personalizado disponible según los requisitos del cliente.
• Certificaciones: ISO 9001:2015, ISO 14001:2015, CE.

Cámara de secado / Estante

• Pulido espejo sin borde muerto; rugosidad de la superficie ≤ 0,5 µm.
• Cámara, estante y mangueras probados para resistencia a fugas.
• Diseño de cierre giratorio, fácil de abrir (cierre hidráulico automático opcional).
• Control PLC para calentamiento y enfriamiento del estante, precisión de control de temperatura ≤ ±1°C.
• Método de calentamiento del estante: calentamiento constante o calentamiento por etapas.

Trampa de frío

• Construido en SUS304 o SUS316L.
• Varios tipos opcionales y disposición flexible según los requisitos.
• Soldadura por arco de argón; conformado en un solo paso para garantizar la ausencia de fugas y una fácil limpieza.

Sistema de vacío

• Unidad de vacío preliminar y unidad de vacío de mantenimiento combinadas; cada unidad puede utilizarse por separado para mejorar la estabilidad y la durabilidad.
• Diseño opcional con bomba de vacío de raíces multietapa para mejorar la velocidad de bombeo; vacío final ≤ 1 Pa (configuraciones típicas).

Sistema de refrigeración

• Unidades compresoras de alta calidad; compresores de pistón o de tornillo opcionales para satisfacer diferentes necesidades de refrigeración.
• Múltiples funciones de protección: protección de alta/baja tensión, protección diferencial de presión de aceite, etc., para garantizar un funcionamiento estable.
• Unidades compresoras en serie o en paralelo opcionales para ajustar la capacidad de refrigeración y ahorrar energía.
• Los refrigerantes cumplen las normas medioambientales internacionales.

Sistema de circulación Sistema de control

• Operación automática o manual; admite firmas electrónicas y contraseñas múltiples.
• Fácil HMI que muestra el estado de funcionamiento detallado de la máquina.
• Control PLC; calentamiento constante o por etapas opcional.
• Protección de enclavamiento de la fuente de alimentación y funciones de alarma automática.
• Supervisión remota mediante conexión a PC disponible.
• Grabación y almacenamiento automáticos de datos y curvas de liofilización; función de guardado de datos en caso de fallo de alimentación.

Especificaciones principales (tabla 1) Modelo | FD-P20R | FD-P25R | FD-P30R | FD-P35R Cantidad de entrada (kg/lote) | 200 | 250 | 300 | 350 Superficie útil de la estantería (㎡) | 20 | 25 | 30 | 35 Temperatura de trabajo de la estantería (°C) | Temp. ambiente ~ 120°C | Temp. ambiente ~ 120°C | Temp. ambiente ~ 120°C | Temp. ambiente ~ 120°C Espacio libre de la balda (mm) | 95 | 95 | 95 | 95 Dimensión de la balda (mm) | 2200×600 | 2200×600 | 3300×600 | 3300×600 Capa de la balda (capa) | 8+1 | 10+1 | 8+1 | 9+1 Número de estantes (piezas) | 18 | 22 | 18 | 20 Diferencia de temperatura del estante (°C) | ±1°C | ±1°C | ±1°C | ±1°C Temperatura mínima del condensador (°C) | -60±5°C | -60±5°C | -60±5°C | -60±5°C Capacidad del condensador (kg) | 300 | 375 | 450 | 525 Vacío final (Pa) | 2 | 5 | 5 | 5 Método de refrigeración | (Refrigeración por agua) | (Refrigeración por agua) | (Refrigeración por agua) | (Refrigeración por agua) Consumo de agua de refrigeración (T/h) | 20 | 25 | 30 | 30 Consumo de agua de desescarche (T/h) | (Balsa de agua circulante) 5 | (Balsa de agua circulante) 5 | (Balsa de agua circulante) 5 | (Balsa de agua circulante) 5 Método de descongelación | Pulverización e inmersión | Pulverización e inmersión | Pulverización e inmersión | Pulverización e inmersión Método de calefacción (kW) | (Calefacción eléctrica) 16 | (Calefacción eléctrica) 24 | (Calefacción eléctrica) 28 | (Calefacción eléctrica) 24 Entorno de funcionamiento | Temperatura 5°C ~ 30°C, humedad < 75% | Temperatura 5°C ~ 30°C, humedad < 75% | Temperatura 5°C ~ 30°C, humedad < 75% | Temperatura 5°C ~ 30°C, humedad < 75% Potencia total (kW) | 75,35 | 72 | 105,2 | 125 Área de servicio y altura (㎡×mm) | 35×2,8 | 35×2,8 | 40×2,8 | 45×2,8 Peso (kg) | 8000 | 9000 | 9500 | 10000 Especificaciones principales (tabla 2) Modelo | FD-P40R | FD-P50R | FD-P60R | FD-P100R | FD-P150R | FD-P200R Cantidad de entrada (kg/lote) | 400 | 500 | 600 | 1000 | 1500 | 2000 Superficie útil de la estantería (㎡) | 40 | 52 | 60 | 102 | 157 | 201 Temperatura de trabajo de la estantería (°C) | Temp. ambiente ~ 120°C (todos los modelos) | | | | | Espacio libre de la balda (mm) ~ 95 (todos los modelos) | | | | | | Dimensión de la estantería (mm) | 3300×600 | 3300×600 | 5000×600 | 5000×600 | 7800×600 | 9900×600 Capa de la balda (capa) | 10+1 | 13+1 | 15+1 | 17+1 | 17+1 | 17+1 Número de baldas (unidades) | 22 | 28 | 32 | 36 | 36 | 36 Diferencia de temperatura de la balda (°C) | ±1°C (todos los modelos) | | | | | Temperatura mínima del condensador (°C) | -60±5°C (todos los modelos) | | | | | Capacidad del condensador (kg) | 600 | 750 | 900 | 1500 | 2250 | 3000 Vacío final (Pa) | 6 | 5 | 6 | 5 | 5 Método de refrigeración | Refrigeración por agua o por evaporación (modelos) | | | | | | Consumo de agua de refrigeración (T/h) | 40 | 40 | 50 | 53,7 | 150 | 50 Consumo de agua de desescarche (T/h) | Valores del estanque de agua circulante (6 / 6 / 8 / 10 / 15 / 15) según modelo | | | | | | Método de desescarche | Spray e inmersión (todos los modelos) | | | | | Método de calefacción | Calefacción eléctrica o por vapor (todos los modelos) | | | | | Potencia total (kW) | 117,7 | 113 | 160 | 172,5 | 231 | 350 Área de servicio y altura (㎡×mm) | 80×3, 100×4,2, 130×4,2, 200×4,5, 300×4,5, 380×4,5 (varía según el modelo) | | | | | | | Peso (kg) | 10500 | 12500 | 13000 | 35000 | 50000 | 40000 Las dimensiones y cantidades de la cámara de congelación rápida / carro dependen del modelo y están disponibles en las tablas técnicas completas. Características / Especificaciones técnicas

• Nombre de la serie: Serie FD-PR (cámara redonda integrada, tipo de contacto).
• Ámbito de temperatura de la cámara: Temperatura ambiente hasta 120°C; precisión de control ≤ ±1°C.
• Temperatura mínima del condensador: normalmente -60±5°C.
• Capacidad de vacío final: hasta 1-6 Pa dependiendo del modelo y de la configuración de vacío.
• Las capacidades del condensador van desde ~300 kg hasta varios miles de kg dependiendo del modelo.
• Opciones de calefacción: calefacción eléctrica o calefacción por vapor; modos de calefacción del estante: constante o por etapas.
• Métodos de refrigeración: refrigeración por agua o refrigeración por evaporación (según el modelo); descongelación: pulverización e inmersión; el consumo de agua de descongelación varía según el modelo.
• Control: PLC + HMI, funcionamiento automático/manual, registro de datos y monitorización remota compatibles.
• Materiales: cámara y trampa de frío en SUS304 / SUS316L; soldadura por arco de argón para una construcción sin fugas.
• Certificaciones: ISO 9001:2015, ISO 14001:2015, CE.
