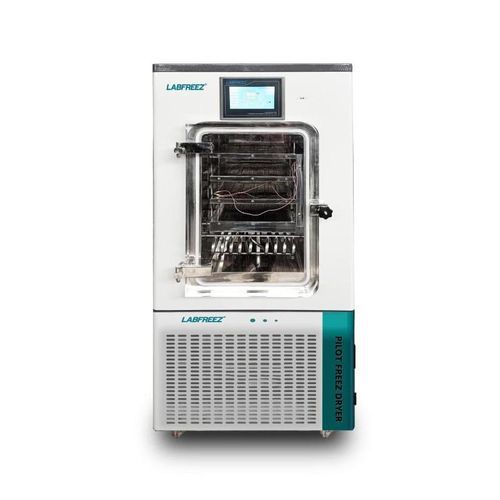

Liofilizador piloto FD-30F series

para la industria agroalimentariapara la industria farmacéuticacon calor eléctrico

Resumen del producto

• Liofilizador automático al vacío piloto
• Compresor de marca francesa/alemana, pulido SS304 de alta calidad, planitud <0,4
• Pantalla táctil con sistema de control Labfreez® FD-EBM
• Para muestras a granel como bio muestras, alimentos
• Capacidad de proceso: 4 a 6 kg/lote de muestra cruda
• Fabricante en China, precio de fábrica

Sistema piloto de liofilización

• Liofilización in situ: el FD-30F-RE con calefacción eléctrica seca en la misma cámara para evitar la contaminación del material y realizar la sublimación automatizada
• Calefacción programable; almacena curvas de liofilización para observación y procesos repetibles

Sistema de refrigeración

• Tecnología de refrigeración de doble etapa para facilitar el mantenimiento
• Compresores herméticos de marcas conocidas (por ejemplo, Tecumseh, DANFOSS) para un bajo nivel de ruido y un gran rendimiento de refrigeración
• Controlador y válvula de presión Danfoss para una gran estabilidad
• Condensador: hasta -86°C para máquinas de aceite de silicona, -60°C para máquinas de calefacción eléctrica; enfriamiento rápido de +20°C a -40°C en ~30 min
• Gama de temperatura del estante de -50°C a +70°C ±1°C (equilibrada)
• Es posible el funcionamiento refrigerado por aire en la habitación sin dispositivo de refrigeración adicional
• Utiliza refrigerante sin CFC e intercambiador de calor de placas soldadas

Cámara seca

• Cámara de secado rectangular; la precongelación y el secado se producen en la misma cámara sin transferencia manual
• Cámara y estantes: SS304 pulido (SS316 opcional para las piezas de contacto); puerta de plexiglás de alta transmitancia para observación; esquinas interiores redondeadas para facilitar la limpieza
• Rugosidad de la pared interior ≤ 0,6 μm; planitud de los estantes ≤ ±0.5 mm/m para garantizar un secado uniforme
• Calefacción de los estantes: calefacción por circulación de aceite (alta precisión) típica para aplicaciones médicas/biológicas; calefacción eléctrica adecuada para aplicaciones alimentarias
• Los estantes utilizan un voltaje seguro; velocidad de calentamiento controlable; estantes de acero inoxidable pulido a espejo sometidos a pruebas de rugosidad y planitud para proporcionar uniformidad de temperatura
• Calefacción transversal de pared opcional para cumplir la norma GMP

Condensador (trampa de frío)

• Condensador de gran capacidad fabricado en SS304 (SS316 opcional para materiales corrosivos)
• Mínima temperatura del condensador: hasta -86°C (máquina de aceite de silicona), -60°C (máquina de calentamiento eléctrico)
• Enfriamiento rápido de +20°C a -40°C en ~30 min
• Trampa fría de tipo cilíndrico independiente disponible en ciertos modelos (potente eliminación de hielo). Condensador de tubo de refrigeración utilizado en el FD-30F-RE y en algunos modelos
• Desviación de gas patentada para un atrapamiento uniforme del frío y una gran capacidad para atrapar el hielo
• Calefacción eléctrica alrededor de la cámara del condensador para una eliminación eficaz del hielo

Sistema de circulación

• Bomba de circulación blindada de Grundfos (Dinamarca) y componentes de calefacción eléctrica controlados por PID
• Fluido de circulación: aceite de silicona de baja temperatura y baja viscosidad
• Sistema de circulación aplicado en las series FD-20F, FD-30F-TP, FD-50F, FD-100F, FD-200F

Sistema de control FD-LYO

• Modos de control manual + automático flexibles: manual, semiautomático y automático para producción por lotes y piloto
• Control por PLC con pantalla gráfica táctil (LCD de 7" estándar; PLC Siemens y táctil de 10" opcionales)
• Temperatura de estante ajustable y controlable; almacenamiento de curvas de proceso
• 32 programas; cada programa hasta 36 segmentos; curvas almacenables y parámetros modificables en tiempo real
• Registrador incorporado; Exportación USB para análisis de datos; software FD-LYO opcional para PC y control remoto
• Función de calibración del sensor para garantizar la precisión de las mediciones a largo plazo
• Visualización de alarmas en tiempo real y consulta histórica de alarmas para diagnóstico y mantenimiento
• Niveles de usuario y protección por contraseña para un funcionamiento descentralizado
• Control remoto WIFI opcional a través de PC o app móvil

Sistema de vacío

• Bomba de vacío de paletas rotativas de dos etapas estándar; vacío ajustable automáticamente
• El vacío máximo puede alcanzar ~1 Pa; bombas de vacío de mayor rendimiento (LEYBOLD / ULVAC / Edwards) opcionales
• Potencia de la bomba: atmósfera a 10 Pa en <30 min (típico)
• Tasa de fuga del sistema < 10 Pa-L/s

Protección de seguridad

• Protección integral de la máquina con enclavamientos lógicos
• Protección de los sistemas eléctrico, de vacío y de calentamiento; alarmas en tiempo real para fallos del sistema
• Protecciones de apagado/encendido y del proceso de sublimación
• Protección del material durante la sublimación; corte del calentamiento si el vacío es insuficiente
• Protección de enclavamiento condensador-vacío

Otras características

• Tipo normal a granel adecuado para productos crudos como alimentos, frutas, hierbas medicinales y materiales biológicos
• Tipo de taponado disponible para viales (tapones de taponado en viales)
• Válvula inflable (agua) con diafragma de seguridad; puede conectarse a una fuente de gas inerte para secar y llenar con gas inerte para prolongar la vida útil
• Certificados CE / ISO 9001 / ISO 13485 / ISO 14001; puede ajustarse a GMP según sea necesario

Componentes principales (resumen)

• Compresores Tecumseh / Danfoss (ejemplos)
• Controladores de presión y válvulas Danfoss
• Bomba de circulación Grundfos
• PLC + control táctil LCD (Labfreez FD-EBM)
• Bomba de vacío de paletas rotativas de dos etapas (o de marca superior opcional)
• Construcción SS304 (SS316 opcional para piezas de contacto)

ESPECIFICACIONES (tabla resumen) Modelos: FD-30F-RE | FD-30F-R | FD-30F-TP Tipo de calefacción: Calefacción eléctrica | Calefacción por circulación de aceite de silicona | Calefacción por circulación de aceite de silicona Superficie de liofilización: 0.4 m2 | 0,4 m2 | 0,306 m2 Cantidad de estantes: 4+1 uds | 4+1 uds | 3+1 uds Rango de temperatura de la bandeja: -50 ~ 70°C (±1°C cuando está equilibrada) para todos los modelos Diferencia de temperatura (uniformidad): ±1°C (equilibrado) Tamaño de la bandeja: 300 × 340 mm (todos los modelos) Material cargado por bandeja (típico) 4 L (RE/R) | 4 L | 3 L Distancia entre bandejas: 50 mm (RE/R) | 50 mm | 70 mm Tamaño de bandeja: 295 × 335 mm (todos los modelos) Cantidad de bandejas: 4 uds (RE/R) | 4 uds | 3 uds Capacidad de viales (ejemplos): Ф22: 728 (RE/R) | 728 | 546; Ф16: 1440 | 1440 | 1080; Ф12: 2600 | 2600 | 1950 Temp. de la trampa de frío: ≤ -60°C (RE) | ≤ -75°C (R) | ≤ -75°C (TP) Capacidad de captura de hielo: 8 kg / 24 h (típico) para todos los modelos Descongelación: Natural (RE/R) | Eléctrico o gas caliente (TP) Tipo de frío: Refrigerado por aire (todos los modelos) Vacío final: ≤ 5 Pa (típico) Velocidad de vacío: 6 L/s (típico) Dimensiones (mm): FD-30F-RE 890 × 660 × 1210; FD-30F-R 920 × 780 × 1350; FD-30F-TP 1280 × 900 × 1630 Peso: FD-30F-RE ~280 kg; FD-30F-R ~400 kg; FD-30F-TP ~450 kg Voltaje: 220V/50Hz (110V/60Hz opcional) (todos los modelos) Potencia FD-30F-RE 2700 W; FD-30F-R 4500 W; FD-30F-TP 5500 W Método de control: PLC auto + manual Características / especificaciones técnicas

• Modelo comercial: FD-30F-RE
• Tipo de calefacción: Calefacción eléctrica (FD-30F-RE)
• Capacidad de proceso: 4-6 kg por lote (matière brute)
• Superficie del estante: 0.4 m2
• Gama de temperatura de la bandeja: -50°C a +70°C ±1°C
• Temperatura de la trampa fría: hasta -60°C (RE), hasta -75°C (R/TP)
• Captura de hielo: ~8 kg / 24 h
• Vacío máximo: ≤ 5 Pa
• Caudal de la bomba de vacío: 6 L/s
• Dimensiones (RE): 890×660×1210 mm
• Pesos (RE): ~280 kg
• Alimentación: 220V/50Hz (110V/60Hz disponible)
• Potencia (RE): 2700 W
• Contrôle: PLC + pantalla táctil, 32 programas, 36 segmentos por programa
• Construcción: SS304 poli (SS316 opcional para partes en contacto)
