Granulómetro óptico PA-2000BI

por análisis de imágenes dinámicopor análisis de imágenes estáticopara la industria alimentaria

Resumen del producto

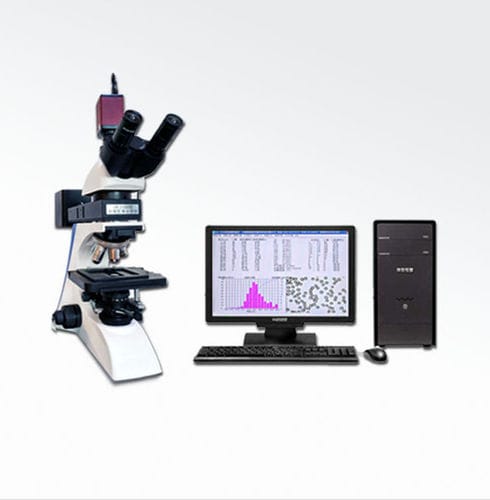

El PA-2000BI es un sistema de análisis de imágenes que integra microscopio óptico, cámara digital CCD, software específico de procesamiento y análisis de imágenes, ordenador e impresora. Visualiza la morfología de polvos y ofrece caracterización cuantitativa para complementar el análisis láser de tamaño de partícula y mejorar el control de calidad y de proceso.

Principio de la prueba por imagen de partículas
Las partículas se capturan en el sensor; cada píxel representa un tamaño definido. Detectando los contornos y contabilizando píxeles por partícula, el sistema calcula el diámetro equivalente de área, la relación de aspecto y la circularidad de cada partícula y agrega los resultados para obtener distribuciones de tamaño y forma.

Proceso principal de análisis de imagen
La muestra se amplía con el microscopio y la cámara captura la imagen. Las imágenes se transfieren al ordenador donde el software identifica partículas y calcula número, área, perímetro, diámetro, volumen y parámetros morfológicos. Las salidas incluyen distribuciones de relación de aspecto, circularidad, tamaño de partícula y métricas estadísticas como D10, D50, D90, D97, tamaño medio y área superficial.

Áreas de aplicación

• Polvos minerales: diamante, carburo de silicio, wollastonita, cuarzo, sulfato de bario, grafito, carburo de boro, corindón blanco, óxido de cerio, polvos metálicos.
• Materiales para baterías y avanzados: litio cobaltato, polvos de carbono, polvos metálicos.
• Otros materiales: perlas de vidrio, cemento, productos farmacéuticos, alimentos, pigmentos, polvo, formulaciones de pesticidas, catalizadores, lodos y diversos polvos.
• También se utiliza para verificar o complementar otros métodos de ensayo granulométrico.

Parámetros técnicos
Modelo: PA-2000BI
Items de análisis: distribución de tamaño de partículas, distribución de relación de aspecto, distribución de circularidad, etc.
Rango de prueba: 0,5–3000 μm
Aumento máximo: 4000×
Resolución máxima: 0,1 μm
Microscopio: transmisión/reflexión (opciones: doméstico / metalográfico / importado)
Cámara digital (CCD): 3MP / 5MP
Oculares: 10X, 16X
Objetivos: 5X, 10X, 20X, 50X, 100X
Escala: 10 μm
Sistema operativo del software: Windows 7 32-bit
Interfaz: USB de alta velocidad

Salida de informe

• Tras el procesamiento de la imagen, el sistema cuenta automáticamente las partículas y proporciona área, perímetro, volumen, diámetro, distribución de circularidad, distribución de relación de aspecto, distribución de tamaño y valores característicos como D10, D50, D90, D97, tamaño medio y área superficial.
• El informe puede incluir una miniatura a color de la muestra; el encabezado puede mostrar nombre de muestra, unidad de ensayo y medio de dispersión. Varios formatos de informe disponibles.

características / especificaciones técnicas

• Modelo: PA-2000BI
• Rango de prueba: 0,5–3000 μm
• Aumento máximo: 4000×
• Resolución máxima: 0,1 μm
• Opciones de microscopio: transmisión/reflexión (doméstico / metalográfico / importado)
• Cámara CCD: 3MP o 5MP
• Oculares: 10X, 16X
• Objetivos: 5X, 10X, 20X, 50X, 100X
• Escala: 10 μm
• Sistema software: Windows 7 32-bit
• Interfaz: USB de alta velocidad
