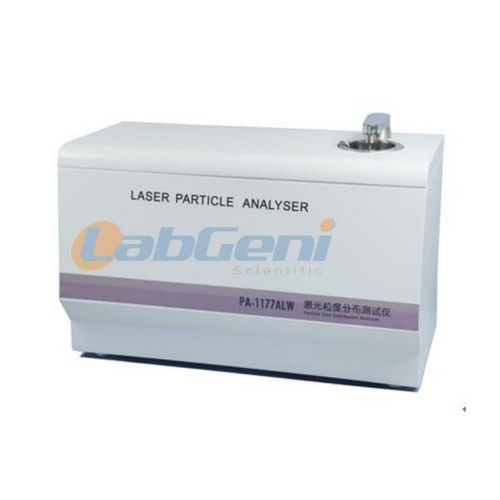

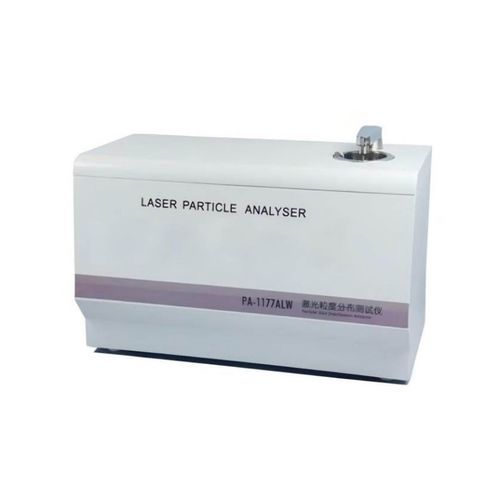

Granulómetro por difracción láser PA-1177ALW

por análisis de imágenes dinámicoópticopor dispersión estática de la luz

Descripción
El PA-1177ALW es un analizador láser automático de tamaño de partícula en húmedo basado en la norma ISO 13320, la teoría de dispersión de Mie y algoritmos propietarios. El equipo integra un sistema óptico Fourier invertido, detección multiángulo y una cámara incorporada para verificar la morfología de las partículas en tiempo real. Diseñado para un tiempo de residencia corto en el circuito de fluidos, minimiza la reagregación y garantiza mediciones representativas. Tiempo típico por muestra inferior a 2 minutos; los resultados se registran y almacenan en el PC para visualización e impresión.

Área de aplicación
Apto para I+D y control de producción en industrias que manejan suspensiones, emulsiones y polvos húmedos: materiales electrónicos, recubrimientos, fabricación de papel, química, cerámica, materiales de construcción, pigmentos, farmacéutica, cosmética, abrasivos, alimentación, carbonatos, arcillas, catalizadores, refractarios, cemento, sedimentos marinos, etc.

Ventajas del instrumento

• Preparación de muestra automatizada: adición de agua, centrado, ensayo y limpieza con control estable de la dispersión (dispersión ultrasónica automática, agitación mecánica, circulación por bomba peristáltica; tiempo ajustable).
• Cámara integrada para imagen morfológica en tiempo real; las imágenes pueden guardarse y revisarse para validar las mediciones.
• Sistema óptico Fourier invertido que reduce la luz parásita por reflexiones de la celda; la dispersión en ángulo amplio no se ve limitada por la apertura de la lente, mejorando resolución y precisión.
• Detección multiángulo que recibe señales de dispersión frontal, lateral y trasera para un análisis completo.
• Doble fuente de luz con láseres semiconductores importados para mayor resolución: 650 nm (30 mW) principal y 405 nm (20 mW) auxiliar.

Especificaciones del informe
El software admite interfaz en chino e inglés. Formatos de informe: distribución acumulada, distribución diferencial, distribución RR. Salidas: datos y curvas de distribución acumulada e intervalos, histogramas, diámetros característicos (D3, D10, D25, D50, D75, D84, D90, D97), diámetros medios por volumen/superficie, área superficial específica y métricas relacionadas.

Parámetros técnicos
Modelo: PA-1177ALW
Rango de medida: 0,01 µm – 3000 µm
Error de repetibilidad: ≤1% (desviación D50)
Error de exactitud: ≤1% (desviación D50)
Sistema óptico: Sistema óptico Fourier invertido
Fuente de luz: láseres semiconductores importados, doble longitud de onda 650 nm (30 mW) y 405 nm (20 mW)
Detector: detector múltiple de 128 niveles (dispersión frontal, lateral, trasera)
Celda de detección: vidrio óptico 60 mm × 60 mm
Celda de dispersión: 500 mL, acero inoxidable 304
Dispersor ultrasónico: 60 W
Alimentación: AC220V ± 22V, 50 Hz ± 0,5 Hz
Vida útil del láser: > 70.000 horas
Entorno de trabajo: Temperatura 5–35 °C; Humedad < 85%

Especificaciones técnicas

• Modelo: PA-1177ALW
• Rango de medida: 0,01 µm – 3000 µm
• Error de repetibilidad: ≤1% (D50)
• Error de exactitud: ≤1% (D50)
• Sistema óptico: Fourier invertido
• Fuente de luz: láseres duales (650 nm / 405 nm)
• Detector: multidetector 128 niveles
• Celda de detección: 60 mm × 60 mm vidrio óptico
• Celda de dispersión: 500 mL, acero inoxidable 304
• Dispersor ultrasónico: 60 W
• Alimentación: AC220V ± 22V, 50 Hz ± 0,5 Hz
• Vida útil del láser: > 70.000 horas
• Entorno: 5–35 °C; Humedad < 85%
