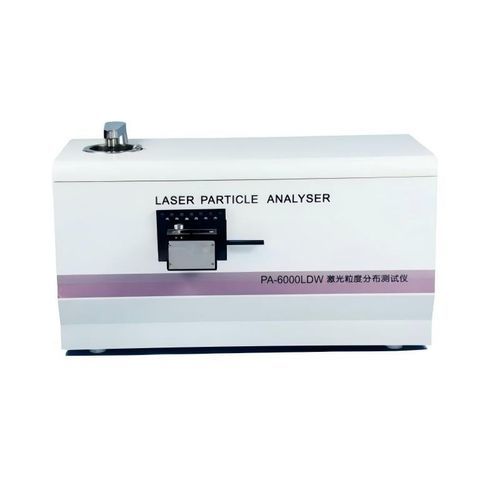

Granulómetro por difracción láser PA-6000LDW

por dispersión estática de la luzláserpara la industria farmacéutica

Descripción general
El PA-6000LDW es un analizador de tamaño de partículas que combina modos de medición en seco y en húmedo con un rango de 0,02–2000 µm. Soporta polvo, suspensiones líquidas, emulsiones y materiales magnéticos, y ejecuta secuencias de prueba automatizadas para resultados reproducibles.

Sistemas de trabajo

• Sistema seco: unidad principal, unidad auxiliar (vacío, depósito de recogida de polvo, tanque de purificación de aire) y compresor de aire silencioso sin aceite.
• Sistema líquido (húmedo): dispersión ultrasónica integrada, agitación mecánica y circulación.
• Cambio sin intervención: conmutación por software entre modos seco y húmedo sin reemplazo manual de componentes para mantener la precisión.

Aplicaciones

• Análisis de distribución de tamaño de partículas para polvos secos y emulsiones, incluidas ferritas.
• Polvos magnéticos: NdFeB, polvos magnéticos duros y blandos.
• Cemento, polvo de cobalto, materiales electrónicos, pesticidas, pigmentos.
• Farmacéutica, cerámica, cosméticos.
• Pinturas, recubrimientos e ingredientes alimentarios.
• Carbonato de calcio, talco, caolín, alúmina, tierras raras.
• Catalizadores, agentes espumantes, materiales refractarios, grafito.

Características

• Capacidad combinada de medición en seco y en húmedo para materiales no dispersables en agua y para una amplia gama de polvos y emulsiones.
• Conmutación controlada por ordenador y flujos de trabajo automatizados para operación sin intervención constante.
• Diseño compacto con tres unidades principales: equipo principal, unidad auxiliar y compresor sin aceite; la unidad auxiliar incorpora filtración y recogida de polvo para ensayos en seco.
• Célula húmeda integrada con dispersión ultrasónica y circulación que asegura buen sellado y baja interferencia; puesta a cero automática antes de la medición.
• Sistema de dispersión en seco patentado que genera rotación y colisiones de partículas para obtener estado monomérico en la medición.
• Muestreo automático y secuencia de pruebas para mediciones consecutivas y almacenamiento de resultados.
• Compresor sin aceite y silencioso: bajo nivel de ruido, tamaño compacto, bajo consumo y mantenimiento simplificado.

Especificaciones (tabla)
Principio: Teoría completa de dispersión de Mie conforme a ISO 13320
Rango de medida: 0,02–2000 µm
Precisión D50: <±3 % (con material de referencia nacional certificado)
Fuente de luz: Diodo láser 632,8 nm, 3 mW, >20 000 h
Trayecto óptico: Diseño de haz paralelo conforme a ISO 13320 e ISO 13321
Detector: Detector de silicio multi-elemento; 128 fotodiodos dispuestos para maximizar el ángulo de detección hasta 165°
Método de prueba: Medición automática húmeda y seca bajo control informático; prueba seca realiza muestreo, control de aire y medición en ~2 minutos; prueba húmeda automatiza llenado, dispersión, medición y limpieza en ~2 minutos.
Dispersión: Seco — sistema patentado vacío + compresor para tiempo de dispersión reducido; Húmedo — ultrasonido, agitador y circulación integrados.
Dispersante: Seco — aire; Húmedo — agua de grifo, agua destilada u agente dispersante especificado.
Peso de muestra: Volumen de suspensión húmeda variable; dosis típica ~1 g hasta cantidades mayores según el material.
Software: Software de análisis para Windows; genera tablas y curvas de distribución, D10/D50/D90/D97, tamaño medio y área superficial específica.
Alimentación: AC 220V 50Hz / 110V 60Hz
Entorno operativo: Limpio, 0–40 °C
Dimensiones (Analizador): 860 × 420 × 500 mm; Unidad auxiliar para prueba seca: 660 × 320 × 900 mm

Configuración estándar del analizador (resumen)

• Unidad principal PA-6000LDW (PC) ×1 — incluye funciones de ultrasonido, agitador y circulación.
• Unidad auxiliar PA-6000LDW (PC) ×1 — incluye recogida de polvo, depósito de polvo y tanque de purificación de aire.
• Compresor de aire sin aceite y silencioso ×1.
• Software de análisis de granulometría (SET) ×1.
• Manual de operación ×1.
• Informe de inspección de fábrica, certificado de prueba y certificado ×1 cada uno.
• Accesorios: cable de alimentación ×2; cable serie/control ×1; cuba de muestra ×2; tubos de admisión/aspiración del compresor ×1 cada uno; destornillador, cepillo ×1 cada uno; tubo de silicona ×3 (repuesto); anillo de goma para polea ×10 (repuesto); válvula de entrada ×1; tubos de entrada y drenaje ×1 cada uno; juntas de sellado ×1 (repuesto); frasco dispersante ×1; muestra estándar ×1; vidrio antipolvo ×1; fusible ×1; correa mezcladora ×1 (repuesto); cuchara de muestreo ×1; paño de limpieza ×1.

Especificaciones técnicas

• Modelo: PA-6000LDW
• Principio de medida: Teoría completa de dispersión de Mie (ISO 13320)
• Rango de tamaño de partículas: 0,02–2000 µm
• Precisión D50: <±3 % (con material de referencia nacional certificado)
• Fuente de luz: Diodo láser 632,8 nm, 3 mW, >20 000 h
• Detector: Detector de silicio multi-elemento, 128 fotodiodos, ángulo de detección hasta 165°
• Modos de prueba: Medición automatizada húmeda y seca (controlada por ordenador)
• Métodos de dispersión: Seco (vacío + compresor patentado) y Húmedo (ultrasonido + agitador + circulación)
• Software: Windows; salidas: curvas de distribución, D10/D50/D90/D97, tamaño medio, área superficial específica
• Alimentación: AC 220V 50Hz / 110V 60Hz
• Entorno de trabajo: Limpio, 0–40 °C
• Dimensiones del analizador: 860 × 420 × 500 mm
