Granulómetro óptico PA-2000AI

por análisis de imágenes dinámicopor análisis de imágenes estáticopara la industria farmacéutica

Descripción

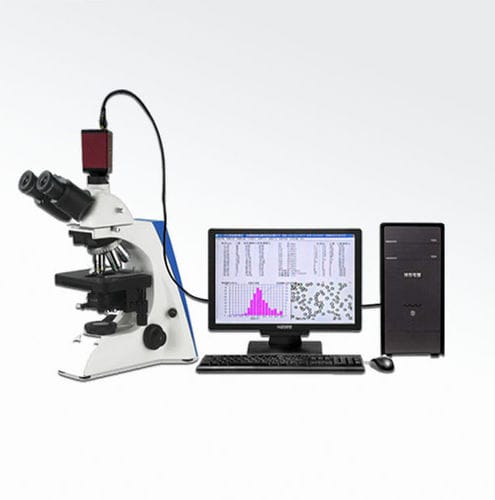

El sistema de análisis de imágenes PA-2000AI incluye microscopio óptico, cámara CCD digital, software de procesamiento y análisis de imágenes, ordenador, impresora y accesorios. Visualiza tamaño y morfología de partículas en polvos y dispersiones, permitiendo un control de calidad más preciso que la difracción láser para partículas de forma irregular.

Principio de la prueba por imagen de partículas:
Las partículas se forman sobre un sensor; cada píxel tiene un tamaño definido. Contando partículas y píxeles por partícula el sistema calcula el diámetro equivalente de área y la relación de aspecto de cada partícula, y agrega los resultados para obtener distribuciones de tamaño y forma.

Proceso principal de análisis de imagen:
La muestra se amplía y se imagen mediante el microscopio; las imágenes de alta resolución capturadas por la cámara se transfieren al ordenador. El software propietario calcula número, área, perímetro, diámetro, volumen, relación de aspecto, redondez y datos de distribución. Se generan gráficos e imágenes para D10, D50, D90, D97, tamaño medio y área superficial.

Áreas de aplicación

• Diamante
• Carburo de silicio
• Wollastonita
• Polvo de cuarzo
• Sulfato de bario
• Grafito
• Cobalto de litio
• Carburo de boro
• Corindón blanco
• Óxido de cerio
• Polvo de mica
• Polvo de carbono
• Polvo metálico
• Otros polvos minerales
• Diferentes polvos o dispersiones como perlas de vidrio, cemento, medicamentos, alimentos, pigmentos, polvo, pesticidas, catalizadores, etc.

Parámetros técnicos

• Modelo: PA-2000AI
• Proyectos de análisis: distribución de tamaño de partículas, distribución de relación de aspecto, distribución de circularidad
• Rango de prueba: 0,5 ~ 3000 μm
• Aumento máximo: 4000×
• Resolución máxima: 0,1 μm
• Microscopio: microscopio de transmisión (opciones: nacional / metalográfico / importado)
• Cámara digital (CCD): 3MP / 5MP
• Oculares: 10X, 16X
• Objetivos: 4X, 10X, 20X, 40X, 100X
• Escala: 10 μm
• Interfaz: USB para transmisión estable y de alta velocidad

Salida de informes
Tras el procesamiento de imágenes, el software proporciona automáticamente recuentos y datos de morfología (área, perímetro, volumen, diámetro), distribuciones (circularidad, relación de aspecto, tamaño de partícula) y valores característicos (D10, D50, D90, D97, media, área superficial). Los informes pueden incluir miniaturas en color de la muestra y encabezados con nombre de muestra, unidad de ensayo y medio de dispersión. Están disponibles varios formatos de informe.

Notas
El sistema también puede utilizarse para verificar otros métodos de ensayo granulométrico.
