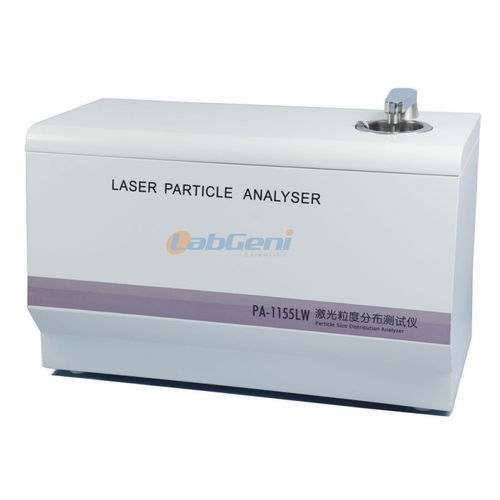

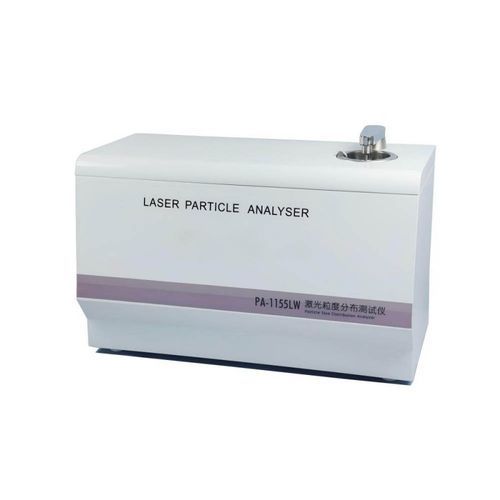

Granulómetro láser PA-1155LW

por difracción láserpor difracción láserpara la industria alimentaria

Descripción
El PA-1155LW es un analizador automático de tamaño de partículas por láser diseñado para mediciones en método húmedo. El equipo integra alineación óptica controlada por ordenador, calibración cero y manejo de muestras totalmente automatizado, incluyendo dispersión ultrasónica, agitación mecánica, muestreo cíclico hacia la zona de detección y limpieza automática. El tiempo típico de análisis es inferior a 2 minutos por muestra; los resultados se registran, guardan e imprimen mediante el software.

Ámbito de aplicación
Polvos de molibdeno, magnesio, zinc, aluminio; carbonato de litio, carbonato de estroncio; sílice coloidal (carbono blanco), wollastonita, bentonita, silicato de circonio; carbonato de calcio, talco, caolín; recubrimientos, cemento, alimentación, pesticidas, tierras raras, catalizadores, agentes espumantes, mica, abrasivos, cargas, grafito, pigmentos, productos farmacéuticos, industria química, electrónica, fabricación de papel, metalurgia, cerámica y otros sectores para ensayos de distribución granulométrica de polvos sólidos o emulsiones.

Características del equipo

• Sistema totalmente integrado: óptica, electrónica, celda de muestra, dispersor ultrasónico, agitador mecánico, circulación y limpieza automática bajo control informático.
• El dispersor ultrasónico y el agitador integrados reducen el tiempo de permanencia en tuberías, evitando la reaglomeración y mejorando la repetibilidad y estabilidad con niveles comparables a equipos internacionales.
• Diseño compacto que integra unidad de medida y sistema de muestreo para facilitar uso y mantenimiento; diseño antiinterferencias eléctricas que mejora la fiabilidad.
• Transmisión de datos en serie para conexión sencilla a portátiles y ordenadores de sobremesa, formando un sistema de ensayo granulométrico.
• Software con interfaces en inglés y chino. El flujo automatizado (selección de parámetros, centrado, medida de fondo, ajuste de concentración, adquisición de señal, análisis, reporte y limpieza) se ejecuta tras la orden "Auto Test".
• El informe incluye distribuciones acumuladas e intervalares, histogramas y métricas como D10, D50, D90, D97 y tamaño medio.
• Modos de ensayo preajustables para guardar parámetros óptimos (índice de refracción, modo de distribución, concentración, tiempo ultrasónico, tiempo de muestreo, tasa de ciclo, tiempo de limpieza) y obtener resultados reproducibles.
• Diseño resistente: antichoque, antipolvo y a prueba de humedad para transporte y operación en entornos exigentes.

Rendimiento
Rango de ensayo: 0,1 µm – 155 µm
Principio: dispersión y difracción (teoría de Mie) con algoritmos propietarios
Método de muestreo: método húmedo; generador ultrasónico integrado 50W
Sistema de muestreo: muestreo cíclico; volumen de celda de dispersión 500 mL
Repetibilidad: error de repetibilidad D50 < 1 % (material patrón nacional)
Tiempo de ensayo: < 2 minutos por muestra
Láser: láser semiconductor 635 nm, 3 mW, vida útil > 70.000 h, Clase 1
Ambiente de trabajo: 5–35 °C; humedad <85 %
Interfaz: puerto serie RS232
Software: Windows (soporta inglés y chino; listado XP/7 32 bits)
Consumo: ≈300 W total
Alimentación: AC 220V ±10% 50Hz
Dimensiones (L×W×H): 740 × 340 × 460 mm; Peso ≈ 65 kg

Parámetros principales (tabla)
Modelo: PA-1155LW
Principio de ensayo: dispersión / teoría de Mie y software de análisis propietario
Rango de medida: 0,1 µm – 155 µm
Precisión: error de repetibilidad <1 % (material patrón nacional)
Tiempo de medida: <2 minutos por muestra
Método de muestreo: método húmedo; potencia ultrasónica 50W
Celda de detección: vidrio óptico 60 mm × 60 mm
Celda de dispersión: 500 mL, acero inoxidable 304
Camino óptico: sistema óptico Fourier invertido; camino paralelo conforme a ISO13320 / ISO13321
Detector: 48 niveles múltiples
Fuente: láser semiconductor importado 635 nm, 3 mW, vida >70.000 h, Clase 1
Ultrasonido: integrado 60W; tiempo de dispersión, agitación y tiempo de ciclo ajustables
Informe: datos y gráficos de distribución granulométrica; D10, D50, D75, D84, D90, D97, tamaño medio y área superficial específica disponibles
Alimentación de trabajo: AC220V ±10% 50Hz

Configuración

• 1 × Analizador de tamaño de partículas láser PA-1155LW — 1 estación — con dispersor ultrasónico, agitador y sistema de circulación
• 1 × Software de análisis granulométrico
• 1 × Manual de usuario
• 1 × Informe de inspección de fábrica
• 1 × Certificado de ensayo
• 1 × Certificado de conformidad
• 1 × Cable de alimentación
• 1 × Cable de comunicación dedicado
• 1 × Destornillador
• 3 × Mangueras de bucle (repuestos)
• 1 × Válvula de entrada
• 1 × Tubo de entrada de agua
• 1 × Tubo de desagüe
• 1 × Paño (repuesto)
• 1 × Junta de sellado (repuesto)
• 1 × Dispersante (botella)
• 1 × Muestra aprobada
• 1 × Fusible (repuesto)
• 1 × Cucharilla de muestreo

Especificaciones técnicas

• Rango de ensayo: 0,1 µm – 155 µm
• Principio: dispersión / teoría de Mie con software propietario
• Muestreo: método húmedo; ultrasonido integrado 50W y agitación mecánica; muestreo cíclico
• Celda de dispersión: 500 mL, acero inoxidable 304
• Celda de detección: vidrio óptico 60 mm × 60 mm
• Detector: 48 niveles
• Láser: 635 nm, 3 mW, >70.000 h, Clase 1
• Repetibilidad: D50 <1 % (patrón nacional)
• Tiempo de ensayo: <2 minutos por muestra
• Software: Windows (inglés/chino soportado)
• Interfaz: RS232
• Alimentación: AC 220V ±10% 50Hz; ≈300W
• Dimensiones: 740 × 340 × 460 mm; Peso ≈ 65 kg
• Diseño: sistema integrado de medida y muestreo con centrado y limpieza automáticos; antichoque/antipolvo/antihumedad
