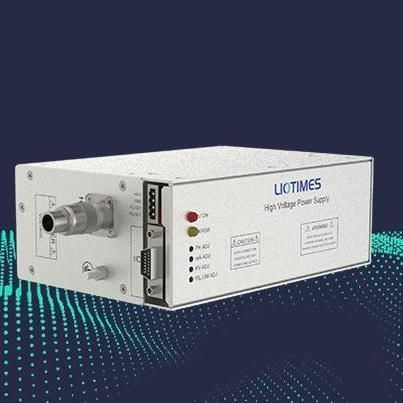

Módulo de potencia digital LPM-70P70B3

analógicoDC

Introducción breve
El LPM-70P70B3 es un módulo de alimentación de alta tensión que proporciona salida ajustable hasta 70 kV y hasta 1,0 mA con baja ondulación (≤0,1% P-P). Ofrece control analógico/digital dual mediante potenciómetro local y entrada remota 0–10 V DC, admite comunicación RS-232/RS-485 para integración en sistemas e incorpora protección por interlock y refrigeración por ventilador forzado. Unidad compacta de uso industrial de 75 × 139 × 218 mm y 3,5 kg.

Características principales

• Salida ajustable hasta 70 kV y corriente máxima de salida 1,0 mA
• Potencia de salida máxima 70 W
• Control analógico/digital dual: potenciómetro local y entrada remota 0–10 V DC
• Interfaces RS-232/RS-485 para automatización y supervisión
• Funciones de protección: interlock y refrigeración por ventilador forzado
• Construcción compacta para uso industrial (75 × 139 × 218 mm, 3,5 kg)

Aplicaciones

• Sistemas industriales de inspección por rayos X
• Equipos de imagen médica (integración con subsistemas de imagen)
• Pruebas de alta tensión, control de calidad e integración en líneas de producción automatizadas

Especificaciones técnicas

• Tensión de entrada: 24 V DC ±10%
• Corriente de entrada: máx. 8,0 A
• Rango de tensión de salida: 0–70 kV
• Corriente de salida: máx. 1,0 mA
• Potencia de salida: máx. 70 W
• Estabilidad: tras 0,5 h de calentamiento < 0,01%/h; < 0,02% en 8 h
• Coeficiente de temperatura: ≤25 ppm/°C
• Ondulación: ≤0,1% de la tensión máxima de salida (P-P)
• Regulación de tensión por carga: 0,01% (sin carga a carga nominal)
• Regulación de tensión por entrada: ±0,01% (variación de entrada ±10%)
• Regulación de corriente por carga: 0,01% (sin carga a carga nominal)
• Regulación de corriente por entrada: ±0,01% (variación de entrada ±10%)
• Dimensiones: 75 × 139 × 218 mm
• Peso: 3,5 kg
