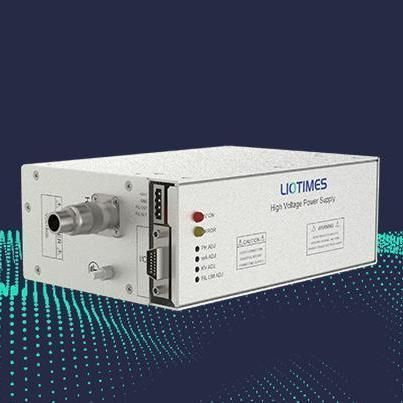

Módulo de potencia digital LPM-60P60B1

analógicoDC

Descripción del producto
El LPM-60P60B1 es un módulo de alimentación de alta tensión de precisión que ofrece una salida ajustable de 0 a 60 kV y hasta 1,0 mA (60 W). Presenta baja ondulación (≤0,1 % P‑P), estabilidad a corto y largo plazo, control dual analógico/digital y opciones de ajuste local y remoto. Las interfaces de comunicación (RS-232/RS-485) permiten una fácil integración en sistemas de control industriales. La carcasa compacta (75 × 139 × 218 mm, 3,5 kg) y las protecciones integradas garantizan una operación fiable continuada.

Características principales

• Rango de salida: 0–60 kV, corriente máxima 1,0 mA, potencia máxima 60 W
• Estabilidad: <0,01 %/h tras 0,5 h de calentamiento; <0,02 % en 8 h
• Baja ondulación: 0,1 % de la tensión máxima de salida (P‑P)
• Control dual: potenciómetro local y control remoto 0–10 Vdc
• Comunicación: RS-232 y RS-485 para supervisión y control
• Protecciones: entrada de interbloqueo y refrigeración por aire forzado
• Tamaño compacto: 75 × 139 × 218 mm; peso: 3,5 kg

Aplicaciones

• Sistemas industriales de ensayo no destructivo (END)
• Equipos médicos de diagnóstico e investigación
• Aplicaciones de laboratorio de alta tensión y bancos de ensayo
• Integración en líneas de producción automatizadas y sistemas de control de calidad

Especificaciones técnicas
Modelo: LPM-60P60B1
Tensión de entrada: 24 Vdc ±10%
Corriente de entrada máxima: 8,0 A
Rango de salida: 0–60 kV
Corriente de salida máxima: 1,0 mA
Potencia de salida máxima: 60 W
Estabilidad: tras 0,5 h de funcionamiento <0,01 %/h; <0,02 % en 8 h
Coeficiente de temperatura: ≤25 ppm/°C
Ondulación: 0,1 % de la tensión máxima de salida (P‑P)
Regulación de tensión (carga): 0,01 % (sin carga a carga nominal)
Regulación de tensión (entrada): ±0,01 % para ±10 % de variación de entrada
Regulación de corriente (carga): 0,01 % (sin carga a carga nominal)
Regulación de corriente (entrada): ±0,01 % para ±10 % de variación de entrada
Control: analógico/digital; potenciómetro local y control remoto 0–10 Vdc
Comunicación: RS-232, RS-485
Protecciones: interbloqueo, refrigeración por aire forzado
Dimensiones: 75 × 139 × 218 mm
Peso: 3,5 kg
