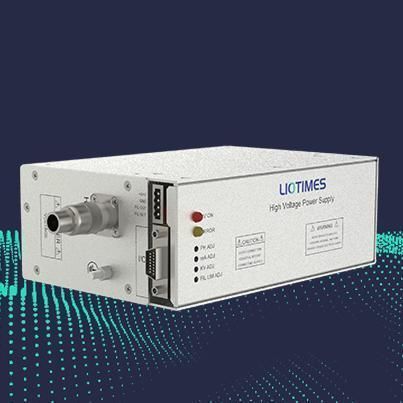

Módulo de potencia digital LPM-50P50B1

analógicoDC

Breve introducción
El LPM-50P50B1 es un módulo de alimentación de alta tensión compacto que ofrece salida ajustable hasta 50 kV y 1,0 mA (50 W máx.). Presenta una ondulación ultrabaja (≤0.1% P-P) y alta estabilidad a largo plazo. Dispone de control dual analógico/digital: ajuste local por potenciómetro y control remoto 0–10 Vdc. Soporta comunicaciones RS-232 y RS-485 para integración en sistemas. Incluye protección por interlock y refrigeración por ventilador forzado. Peso: 3.5 kg; Dimensiones: 75 × 139 × 218 mm.

Aplicaciones

• Sistemas de inspección por rayos X industriales
• Equipos de diagnóstico médico
• Aplicaciones de ensayo de alta tensión
• Integración en líneas de producción automatizadas y sistemas de control de calidad que requieran alimentación HV estable

Especificaciones (según la tabla del producto)
Modelo: LPM-50P50B1
Tensión de entrada: 24Vdc ± 10%
Corriente de entrada: Máx 8.0A
Rango de tensión de salida: 0~50kV
Corriente de salida: Máx 1.0mA
Potencia de salida: Máx 50W
Estabilidad: 0.5 hr tras arranque, <0.01%/hr; <0.02%/8 hrs
Coeficiente de temperatura: ≤25 ppm/°C
Ondulación: ≤0.1% de la tensión máxima de salida (P-P)
Regulación de tensión respecto a carga: 0.01% (sin carga a carga nominal)
Regulación de tensión respecto a entrada: ±0.01% (variación de entrada ±10%)
Regulación de corriente respecto a carga: 0.01% (sin carga a carga nominal)
Regulación de corriente respecto a entrada: ±0.01% (variación de entrada ±10%)
Dimensiones: 75 × 139 × 218 mm
Peso: 3.5 kg

Dimensiones
La página del producto incluye un dibujo de dimensiones para referencia de montaje e integración física.

Características técnicas

• Modelo: LPM-50P50B1
• Capacidad de salida: hasta 50 kV, 1.0 mA (50 W)
• Ondulación ultrabaja: ≤0.1% (P-P)
• Control: dual analógico/digital; potenciómetro local y entrada remota 0-10 Vdc
• Comunicaciones: RS-232 / RS-485 soportadas
• Refrigeración: ventilación forzada
• Protección: interlock y funciones de seguridad integrales
• Entrada: 24Vdc ±10%, corriente de entrada máx 8.0A
• Estabilidad: <0.01%/hr tras 0.5 hr, <0.02%/8 hrs
• Coeficiente de temperatura: ≤25 ppm/°C
• Tamaño físico: 75 × 139 × 218 mm; Peso: 3.5 kg
