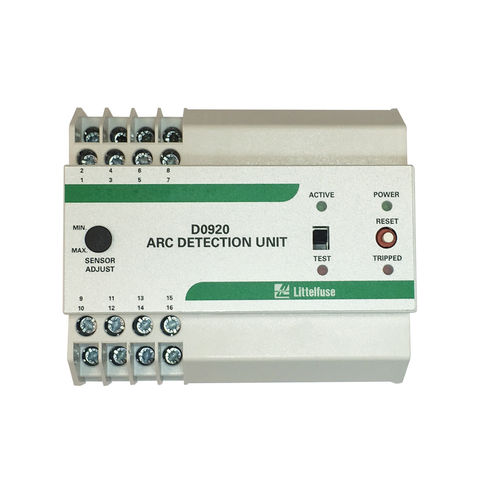

Relé de protección de arco eléctrico D0920 series

ACen riel DIN

La unidad de detección de arco D0920 es un dispositivo de detección de arco de alta velocidad para sistemas de distribución de energía eléctrica. El D0920 admite hasta tres sensores puntuales (A0220) montados en un cuadro de distribución, y requiere una alimentación de 230 Vac. Cuando se produce un fallo de arco, el D0920 detecta el fallo y envía un impulso a la salida de disparo en menos de 1 ms. El rápido tiempo de disparo reduce el riesgo de lesiones personales y daños en los equipos. El D0920 se alimenta normalmente de la alimentación principal del cuadro eléctrico. La tensión alterna puede fallar cuando se produce un fallo de arco. El D0920 utiliza la energía almacenada en un condensador interno para disparar el interruptor. El condensador de almacenamiento es un condensador electrolítico de muy larga duración con una vida útil especificada de más de 30 años a una temperatura ambiente de 50°C (121°F). La energía de disparo almacenada es suficiente para los interruptores con una bobina de disparo en derivación de 220/250 Vdc. El D0920 tiene un relé de indicación de salida con un contacto aislado normalmente abierto, y un relé de indicación de salida con un contacto aislado normalmente cerrado. Las características adicionales incluyen indicación de potencia y disparo, modo de prueba y ajuste de sensibilidad.
