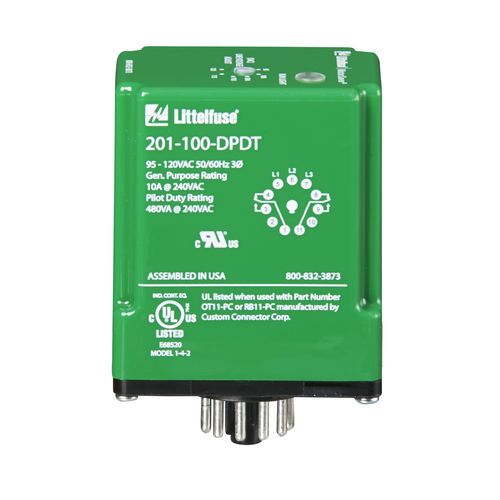

Relé de vigilancia de tensión 201-SP-DPDT series

2NA/NCmonofásicomotor

La serie 201-SP-DPDT es un monitor de tensión enchufable con base octal de 8 pines, diseñado para proteger motores monofásicos independientemente de su tamaño. El modelo 201-100-SP-DPDT se utiliza en motores de 95-120 V CA, 50/60 Hz, para evitar daños causados por una tensión baja. El modelo 201-200-SP-DPDT se utiliza en motores de 190-240 V CA, 50/60 Hz. Estos monitores cuentan con dos conjuntos de contactos aislados, ideales para su uso con dos circuitos de control con tensiones diferentes. El exclusivo circuito de detección de tensión, basado en un microcontrolador, supervisa constantemente la tensión para detectar condiciones perjudiciales en la línea eléctrica. Cuando se detecta una condición perjudicial, los relés de salida del MotorSaver se desactivan tras un retardo de disparo especificado. Los relés de salida se reactivan una vez que las condiciones de la red eléctrica vuelven a un nivel aceptable y ha transcurrido un tiempo determinado (retardo de reinicio). El retardo de disparo evita los disparos falsos debidos a fluctuaciones rápidas en las condiciones de la red eléctrica. Notas: Es obligatorio utilizar el zócalo modelo OT08PC para la homologación UL. El par de apriete recomendado por el fabricante para los terminales de tornillo de los zócalos octales de las series RB y OT es de 12 pulgadas-libras. Características Circuito patentado basado en un microcontrolador Retardo de disparo fijo de 4 segundos Diagnóstico avanzado mediante LED Diseño compacto para montaje en 8 pines, en carril DIN o en superficie Ventajas Monitorización constante de la tensión para detectar condiciones perjudiciales en la línea eléctrica, incluso antes de que el motor arranque Evita disparos falsos debidos a fluctuaciones rápidas en las condiciones de la línea eléctrica Proporciona diagnósticos que pueden utilizarse para la resolución de problemas y para determinar el estado del relé Ofrece flexibilidad en la instalación en el cuadro eléctrico
