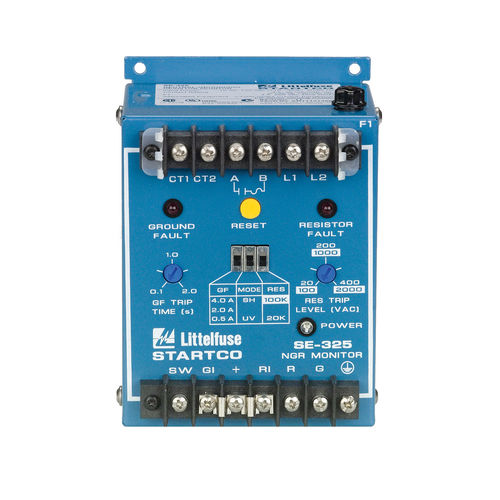

Sistema de supervisión de resistencia de puesta a tierra SE-325 series

de transformadoresdefectos de puesta a la tierra

La serie SE-325 es un monitor de resistencia de puesta a tierra del neutro que se utiliza en sistemas con puesta a tierra por resistencia de hasta 25 kV para supervisar la integridad de la ruta entre el neutro y tierra y detectar fallos a tierra. Mide la corriente y la tensión en la conexión entre el neutro y tierra de un transformador o generador, así como la continuidad de la resistencia de puesta a tierra del neutro (NGR). El monitor SE-325 coordina estas tres mediciones para detectar una conexión suelta, corrosión, una falla a tierra o un fallo de la NGR, y proporciona un contacto de salida de alarma o de disparo. Características Monitorización continua de la NGR Detección de fallos a tierra Umbral de activación ajustable (0,5–4 A) Retardo de tiempo ajustable (0,1–2 s) Contactos de salida Modo de funcionamiento de los contactos seleccionable Ventajas Detecta fallos en la resistencia en cuestión de segundos, reduce el riesgo de sobretensión transitoria y elimina el riesgo de fallo en la detección de fallos a tierra Protección principal o de respaldo para detectar un fallo a tierra en cualquier punto del sistema supervisado Selección de la máxima sensibilidad sin falsas alarmas El retardo de disparo ajustable permite la coordinación del sistema Contacto de salida de tipo A Los modos de funcionamiento seleccionables «a prueba de fallos» o «sin protección contra fallos» permiten la conexión a una bobina de disyuntor de derivación o de subtensión, o a un sistema de alarma
