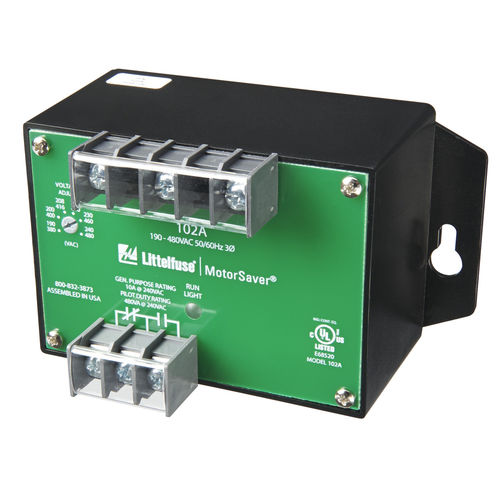

Relé de vigilancia de tensión 102A series

de fase1NA/NCtrifásico

La serie 102A es un monitor de tensión trifásico, con selección automática de rango y doble rango, que protege motores de 190-600 V CA, 50*/60 Hz, independientemente de su tamaño. Este monitor permite al usuario seleccionar un punto de consigna de tensión nominal y selecciona automáticamente entre los rangos de 200 V y 400 V. Un exclusivo circuito de detección de tensión y fase, basado en un microcontrolador, supervisa constantemente las tensiones trifásicas para detectar condiciones peligrosas en la línea eléctrica. Cuando se detecta una condición perjudicial, el relé de salida se desactiva tras un retardo de disparo especificado. El relé de salida se reactiva una vez que las condiciones de la línea eléctrica vuelven a niveles aceptables. El monitor 102A incluye un sistema avanzado de diagnóstico mediante un único LED con cinco patrones luminosos diferentes que distinguen entre fallos y condiciones normales. Las indicaciones del LED incluyen funcionamiento normal, retardo de reinicio al encendido, disparo por inversión de fase, disparo por desequilibrio o monofásico, y disparo por alta o baja tensión. *Nota: A 50 Hz, todos los tiempos de retardo aumentan un 20 % Características Circuito patentado basado en microcontrolador Detección automática de un amplio rango de tensión Diagnóstico avanzado mediante LED Retardo de disparo ajustable (102A2) Ventajas Monitorización constante de monofásico, baja tensión, alta tensión (102A-9), desequilibrio de tensión, inversión de fase y condiciones perjudiciales de la línea eléctrica Detecta automáticamente la tensión del sistema entre 190 y 480 V CA. Ahorra tiempo de configuración Indicador visual rápido de la causa de la desconexión Evita desconexiones indeseadas debidas a condiciones de la línea eléctrica que fluctúan rápidamente
