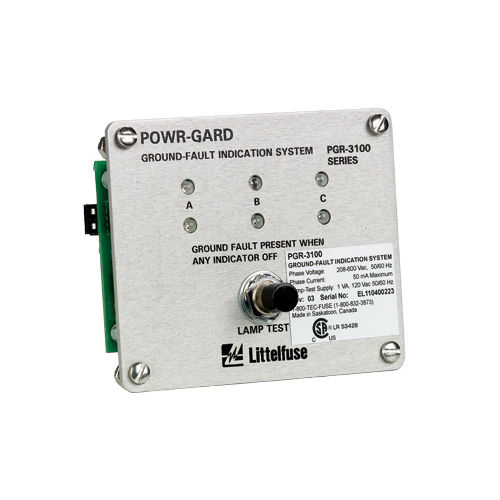

Indicador de defectos de masa PGR-3100

de tensiónLEDpara montaje sobre panel

El sistema de indicación de fallos a tierra de la serie PGR-3100 funciona en sistemas de CA sin conexión a tierra. Esta unidad indica la presencia de tensión en cada fase de un sistema trifásico. Los LED del panel se iluminan cuando hay tensión. Cuando se produce una falla a tierra, la tensión en la fase afectada se reduce al potencial de tierra, lo que hace que los LED de dicha fase se atenúen. En un sistema con puesta a tierra por resistencia o sin puesta a tierra, los LED de las fases no afectadas se iluminan con mayor intensidad. Los sistemas de CA sin puesta a tierra deben, según el artículo 250.21(B) del NEC y la Parte 1, sección 10-106 (2) del Código Eléctrico Canadiense (CEC), contar con detectores de puesta a tierra (como el PGR-3100) instalados en el sistema. Se pueden utilizar transformadores de potencial (TP) externos para reducir la tensión del sistema, lo que permite aplicar el PGR-3100 a cualquier tensión de sistema. No se requieren TP para tensiones de sistema de hasta 600 V CA. Características Cumple con los códigos NEC® y CEC LED de fase LEDs redundantes Botón de prueba de lámparas Tecnología POWR-GARD® Ventajas Cumple los requisitos del artículo 250.21(B) del NEC y de la Parte 1, sección 10-106 (2) del CEC para sistemas sin conexión a tierra Indica la presencia de una falla a tierra y la fase afectada, así como la tensión de fase a tierra en un bus energizado LED redundantes de larga duración (dos por fase) para garantizar la fiabilidad Verifica que los LED funcionen correctamente Protección superior contra daños en el sistema eléctrico
