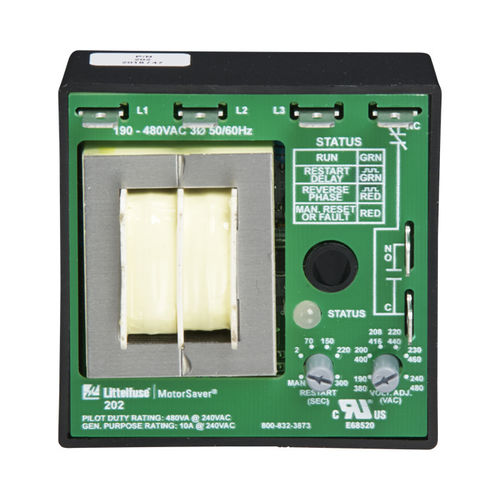

Relé de vigilancia de tensión 202 series

1NA/NCtrifásicopara motor eléctrico

La serie 202 es un monitor de tensión trifásico, de rango automático y doble que protege los motores de 190-600VAC, 50/60Hz, independientemente de su tamaño. El 202-RP supervisa la rotación de fase de los sistemas trifásicos y se dispara sólo en la fase inversa. Las aplicaciones críticas incluyen motores de ventiladores, compresores scroll, trituradoras, sistemas de transporte, ascensores y escaleras mecánicas. Ambos productos proporcionan un punto de ajuste de tensión nominal seleccionable por el usuario y algunos modelos seleccionan automáticamente entre el rango de 200V y 400V. Este exclusivo dispositivo de detección de tensión y fase basado en un microcontrolador supervisa constantemente las tensiones trifásicas para detectar condiciones perjudiciales en la línea eléctrica. Cuando se detecta una condición perjudicial, el relé de salida de la serie 202 se desactiva tras un retardo de disparo especificado. El relé de salida se reactiva cuando las condiciones de la línea eléctrica vuelven a ser aceptables. La serie 202 incluye un diagnóstico avanzado de un solo LED. Cinco patrones de luz diferentes distinguen entre fallos y condiciones normales. El 202-RP supervisa la rotación de fase de los sistemas trifásicos y se dispara sólo en la fase inversa. Las aplicaciones críticas incluyen motores de ventiladores, compresores scroll, trituradoras, sistemas de transporte, ascensores y escaleras mecánicas. La luz de estado se pone verde y el relé se activa cuando la rotación es correcta.
