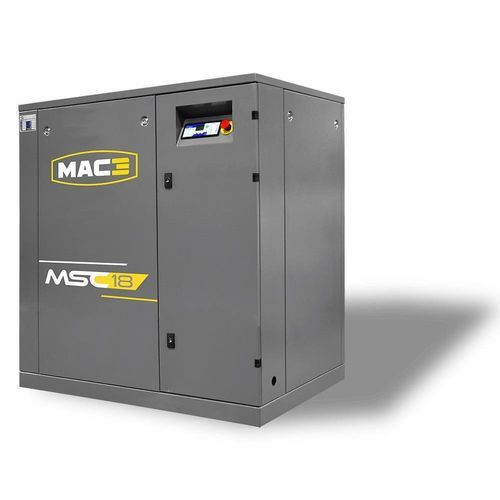

Compresor de tornillo MSC series

de airecon motor eléctricoestacionario

Resumen
Equipados con componentes de reconocido prestigio, los compresores industriales de la serie MSC con transmisión por correa cubren una potencia de 15 a 160 kW. Diseñados para funcionamiento industrial continuo, ofrecen opciones modulares y acceso facilitado para mantenimiento.

Destacados

• Diseño robusto
• Alta eficiencia
• Dimensiones compactas
• Bajo coste de operación

Características clave

• Rendimiento
  • Funcionamiento hasta 43°C ambiente
  • Componentes de calidad reconocida
  • Bajos costes de mantenimiento
  • Diseño duradero para una vida útil prolongada
• Ergonomía
  • Puesta en marcha e instalación rápidas
  • Operación intuitiva
  • Acceso optimizado para un mantenimiento sencillo
  • Controlador electrónico para supervisión
  • Soporte para mantenimiento preventivo

Equipo

• Motor eléctrico: WEG — IP55, aislamiento clase F
• Bloque de tornillos / air-end: TAMROTOR o ROTORCOMP
• Controlador electrónico: SMARTRONIC LITE – SMARTRONIC
  • Alarma y mantenimiento preventivo
  • Control remoto
  • Operación Maestro/Esclavo vía enlace serie
• Arranque y protecciones: SCHNEIDER ELECTRIC
  • Relé de monitorización de fase
  • Protección integrada contra cortocircuitos
• Acoplamiento polea-correa:
  • Transmisión por correa trapezoidal
  • Tensado y alineación sencillos
  • Protector de correa
• Ventilador de refrigeración: EBM-PAPST

Tabla de rendimiento (modelos seleccionados)
MODELO | kW | Hp | CAUDAL 7,5 bar (m3/min) | CAUDAL 10 bar (m3/min) | CAUDAL 13 bar (m3/min) | SALIDA DE AIRE | DIMENSIONES (mm) | PESO (kg)
MSC 15 | 15 | 20 Hp | 2,7 | 2,3 | 1,9 | 1" | 1275 x 850 x 1465 | 420
MSC 18 | 18,5 | 25 Hp | 3,3 | 2,8 | 2,4 | 1" | 1275 x 850 x 1465 | 450
MSC 22 | 22 | 30 Hp | 3,8 | 3,5 | 3,0 | 1" | 1275 x 850 x 1465 | 450
MSC 30 | 30 | 40 Hp | 4,6 | 4,0 | 3,6 | 1 1/4" | 1575 x 1030 x 1750 | 698
MSC 30P | 30 | 40 Hp | 5,2 | 4,3 | 3,7 | 1 1/4" | 1575 x 1030 x 1750 | 710
MSC 37 | 37 | 50 Hp | 6,4 | 5,4 | 4,3 | 1 1/4" | 1575 x 1030 x 1750 | 742
MSC 45 | 45 | 60 Hp | 7,2 | 6,4 | 5,4 | 1 1/4" | 1575 x 1030 x 1750 | 876
MSC 55 | 55 | 75 Hp | 9,6 | 8,5 | 6,6 | 1 1/2" | 2000 x 1200 x 1810 | 1460
MSC 75 | 75 | 100 Hp | 12,4 | 10,5 | 8,7 | 1 1/2" | 2000 x 1200 x 1810 | 1690

Características / especificaciones técnicas

• Denominación comercial: serie MSC
• Gama de potencias: 15 a 160 kW
• Temperatura ambiente de trabajo hasta 43°C
• Motores eléctricos: WEG — IP55, aislamiento clase F
• Bloques de tornillos / air-ends: TAMROTOR o ROTORCOMP
• Control: SMARTRONIC LITE / SMARTRONIC — alarma, mantenimiento preventivo, control remoto, Maestro/Esclavo vía enlace serie
• Sistema de arranque y protecciones: SCHNEIDER ELECTRIC (relé de monitoreo de fase, protección integrada contra cortocircuitos)
• Transmisión: correa trapezoidal con tensado y alineación sencillos y protector de correa
• Ventilación: ventilador EBM-PAPST
• Dimensiones y pesos varían según el modelo (ver tabla de rendimiento)
