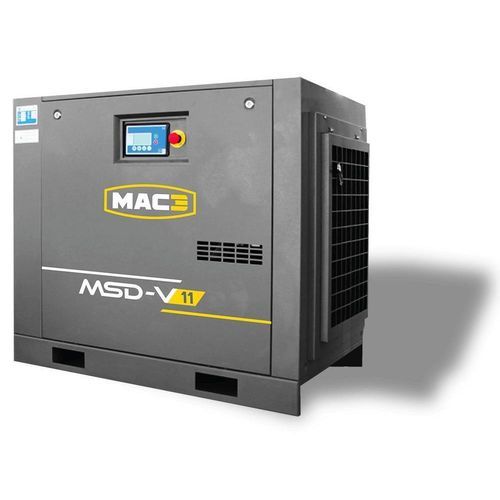

Compresor de tornillo MSD-V series

de aireeléctricoestacionario

Descripción general
La gama MSD-V de compresores industriales de velocidad variable abarca de 5 a 15 kW y se ofrece en tres configuraciones: sobre bastidor, sobre depósito o como paquete compacto (compresor + depósito + secador). Diseñada para aplicaciones industriales que requieren presión de red estable, instalación flexible y ahorro energético.

Puntos clave

• Flexible
  • Varias configuraciones para ajustarse a requisitos específicos del emplazamiento: compresor en bastidor, compresor montado sobre depósito, o solución llave en mano con secador y filtración montados en depósito
• Compacto
• Rendimiento
  • Hasta un 35% de ahorro energético con funcionamiento a velocidad variable
  • Presión estabilizada en la red
  • Arranque suave y eliminación de fases en vacío
  • Componentes de fabricantes reconocidos para operación fiable y menor mantenimiento
• Económico

Equipamiento

• Motor eléctrico WEG — IP55, aislamiento clase F
• AIR-END TAMROTOR o ROTORCOMP
• Controlador SMARTRONIC con funciones de alarma y mantenimiento preventivo, control remoto, operación Maestro/Esclavo por enlace serie, temporizador semanal, protocolo MODBUS
• Componentes Schneider Electric: relé de control de fases, interruptor de cortocircuito integrado
• Acoplamiento: acoplamiento directo 1:1 — acoplamiento flexible o protección de campana
• Ventilador de refrigeración: EBM-PAPST
• Inversor: DANFOSS

Configuraciones

• MSD-V SOBRE BASTIDOR
• MSD-V SOBRE DEPÓSITO
• MSD-V COMPACTO (solución compacta llave en mano: depósito, secador frigorífico, incluye 2 filtros en línea)

Ámbitos de aplicación

• Artesanía
• Tratamiento de superficies
• Minería y canteras
• Industria automotriz
• Carpintería
• Generación de energía
• Metalurgia
• Grandes industrias

MSD-V SOBRE BASTIDOR — Tabla de rendimiento (caudal de aire en m3/min)
MODELO | kW | Hp | RANGO DE CAUDAL M3/MIN (7,5 bar / 10 bar / 13 bar) | SALIDA DE AIRE | DIMENSIONES (L x A x H) mm | PESO (kg)
MSD-V 5 | 5,5 kW | 7,5 Hp | 0,38 - 1,03 / 0,37 - 0,83 / 0,36 - 0,64 | 1/2" | 1000 x 650 x 963 | 235
MSD-V 7 | 7,5 kW | 10 Hp | 0,40 - 1,40 / 0,43 - 1,20 / 0,43 - 0,95 | 1/2" | 1000 x 650 x 963 | 260
MSD-V 11 | 11 kW | 15 Hp | 0,59 - 1,98 / 0,55 - 1,67 / 0,66 - 1,33 | 3/4" | 1201 x 730 x 1050 | 305
MSD-V 15 | 15 kW | 20 Hp | 0,76 - 2,25 / 0,72 - 2,15 / 0,90 - 1,80 | 3/4" | 1201 x 730 x 1050 | 345

MSD-V SOBRE DEPÓSITO — Rendimiento y opciones de depósito
MODELO | kW | Hp | RANGO DE CAUDAL M3/MIN (7,5 bar / 10 bar / 13 bar) | DEPÓSITO (L) | SALIDA | DIMENSIONES (L x A x H) mm | PESO (kg)
MSD-V. 5 | 5,5 kW | 7,5 Hp | 0,38 - 1,03 / 0,37 - 0,83 / 0,36 - 0,64 | 200 L | 1/2" | 1469 x 650 x 1438 | 316
MSD-V. 7 | 7,5 kW | 10 Hp | 0,40 - 1,40 / 0,43 - 1,20 / 0,43 - 0,95 | 200 L | 1/2" | 1469 x 650 x 1438 | 342
MSD-V. 11 | 11 kW | 15 Hp | 0,59 - 1,98 / 0,55 - 1,67 / 0,66 - 1,33 | 500 L | 3/4" | 1910 x 730 x 1708 | 457
MSD-V. 15 | 15 kW | 20 Hp | 0,76 - 2,65 / 0,72 - 2,15 / 0,90 - 1,80 | 500 L | 3/4" | 1910 x 730 x 1708 | 497

MSD-V COMPACTO
Paquete llave en mano: solución compacta sobre depósito con secador frigorífico incluido; incluye 2 filtros en línea.
MODELO | kW | Hp | RANGO DE FLUJO L3/MIN (7,5 bar / 10 bar / 13 bar) | DEPÓSITO (L) | SALIDA | DIMENSIONES (mm) | PESO (kg)
MSD-V 5 | 5,5 kW | 7,5 Hp | 0,38 - 1,03 / 0,37 - 0,83 / 0,36 - 0,64 | 250 L | 1/2" | 1860 x 650 x 1438 | 365
MSD-V 7 | 7,5 kW | 10 Hp | 0,40 - 1,40 / 0,43 - 1,20 / 0,43 - 0,95 | 250 L | 1/2" | 1860 x 650 x 1438 | 410
MSD-V 11 | 11 kW | 15 Hp | 0,59 - 1,98 / 0,55 - 1,67 / 0,66 - 1,33 | 500 L | 3/4" | 1882 x 730 x 1708 | 508
MSD-V 15 | 15 kW | 20 Hp | 0,76 - 2,65 / 0,72 - 2,15 / 0,90 - 1,80 | 500 L | 3/4" | 1882 x 730 x 1708 | 550

Características / especificaciones técnicas

• Serie: MSD-V
• Rango de potencia: 5 a 15 kW
• Configuraciones: sobre bastidor, sobre depósito, compacto (compresor + depósito + secador)
• Ahorro energético: hasta 35% con control de velocidad variable
• Motor: WEG, IP55, clase F
• Air-end: TAMROTOR o ROTORCOMP
• Control: SMARTRONIC (alarmas, mantenimiento preventivo, control remoto, Maestro/Esclavo, temporizador semanal, MODBUS)
• Componentes eléctricos: SCHNEIDER ELECTRIC (relé de control de fases, protección contra cortocircuito integrada)
• Acoplamiento: 1:1 directo, acoplamiento flexible, protección de campana
• Refrigeración: ventilador EBM-PAPST
• Inversor: DANFOSS
• El paquete compacto incluye secador frigorífico y dos filtros en línea
