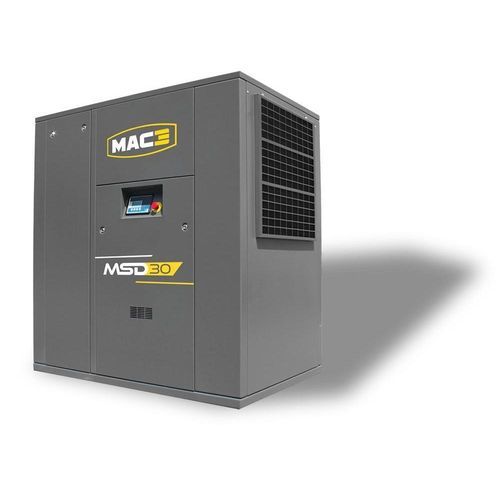

Compresor de tornillo MSD series

de aireeléctricoestacionario

Resumen
Equipados con componentes reconocidos, los compresores industriales de la serie MSD ofrecen accionamiento directo de 22–315 kW para aplicaciones industriales exigentes.

Características generales

• Construcción robusta
• Alto rendimiento
• Dimensiones compactas
• Bajos costes de explotación

Puntos destacados
Rendimiento

• Potencia específica óptima
• Funcionamiento hasta 43°C ambiente
• Componentes de fabricantes reconocidos
• Controlador electrónico potente
• Alta eficiencia gracias al accionamiento directo
• Bajos costes de mantenimiento
• Diseño duradero para mayor vida útil

Ergonomía

• Puesta en marcha rápida
• Funcionamiento sencillo
• Acceso fácil para mantenimiento
• Controlador electrónico con monitorización
• Soporte para mantenimiento preventivo

Equipamiento

• Motor eléctrico WEG — IP55, aislamiento clase F
• TAMROTOR bloque de tornillo — serie ENDURO
• Controlador electrónico SMARTRONIC LITE / SMARTRONIC: alarmas, mantenimiento preventivo, control remoto, maestro/esclavo por enlace serie, temporizador semanal (≥ 30 kW), MODBUS (≥ 30 kW)
• SCHNEIDER ELECTRIC arrancador y protecciones: relé de control de fases, protección contra cortocircuitos integrada
• Accionamiento directo: engranajes integrados en el bloque de tornillo, acoplamiento flexible, protección tipo campana
• EBM-PAPST ventilador de refrigeración

Tabla de rendimiento (modelos y datos principales)
MODELO | kW | Hp | CAUDAL m3/min (7.5 bar | 10 bar | 13 bar) | SALIDA DE AIRE | DIMENSIONES (mm) | PESO (kg)
MSD 22 | 22 | 30 | 4,0 | 3,6 | - | 1" | 1275 x 850 x 1465 | 538
MSD 30 | 30 | 40 | 5,5 | 4,5 | 3,9 | 1 1/4" | 1575 x 1030 x 1750 | 761
MSD 37 | 37 | 50 | 6,6 | 5,6 | 4,6 | 1 1/4" | 1575 x 1030 x 1750 | 869
MSD 45 | 45 | 60 | 8,5 | 7,1 | 5,7 | 1 1/2" | 2000 x 1200 x 1810 | 1461
MSD 55 | 55 | 75 | 9,8 | 8,7 | 7,0 | 1 1/2" | 2000 x 1200 x 1810 | 1520
MSD 75 | 75 | 100 | 12,6 | 11,0 | 9,2 | 1 1/2" | 2000 x 1200 x 1810 | 1690
MSD 90 | 90 | 125 | 16,2 | 13,7 | 11,2 | 2" | 2500 x 1400 x 2037 | 2240
MSD 110 | 110 | 150 | 19,5 | 17,9 | 14,0 | 2" | 2500 x 1400 x 2037 | 2640
MSD 132 | 132 | 180 | 23,4 | 20,0 | 16,5 | 2 1/2" | 2750 x 1750 x 2000 | 2970

Campos de aplicación
Adecuado para carpintería, generación de energía, metalurgia, industria pesada, tratamiento de superficies, minas y canteras, industria automotriz y otros usos industriales.

Especificaciones técnicas

• Serie: MSD (compresores industriales con accionamiento directo)
• Rango de potencia: 22–315 kW
• Bloque de tornillo: TAMROTOR serie ENDURO
• Motor: WEG, IP55, aislamiento clase F
• Controlador: SMARTRONIC LITE / SMARTRONIC — alarmas, mantenimiento preventivo, control remoto, maestro/esclavo, temporizador semanal (≥ 30 kW), MODBUS (≥ 30 kW)
• Arrancador y protecciones: SCHNEIDER ELECTRIC — relé de control de fases, protección contra cortocircuitos integrada
• Transmisión: accionamiento directo con engranajes integrados, acoplamiento flexible, protección tipo campana
• Refrigeración: ventilador EBM-PAPST
• Temperatura ambiente de funcionamiento: hasta 43°C
• Salidas de aire: conexiones BSP según modelo (1", 1 1/4", 1 1/2", 2", 2 1/2")
• Prioridades de diseño: robustez, compacidad, bajo coste de mantenimiento, larga vida útil
