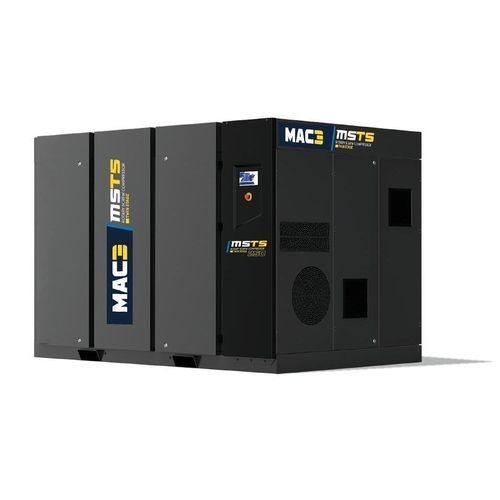

Compresor de tornillo MSTS series

de aireeléctricoestacionario

Descripción
Compresores de tornillo lubricado de dos etapas serie MSTS para suministro de aire comprimido industrial. Rango de potencia: 90–315 kW; funcionamiento continuo hasta 45 °C ambiente.

DESTACADOS

• Hasta un 15% de ahorro energético respecto a compresores de una sola etapa
• Reducción del nivel de ruido
• Funcionamiento hasta 45 °C ambiente
• Refrigeración óptima con baja contrapresión
• Recuperación de calor opcional
• Motor de muy alta eficiencia IE4
• Reducción de pérdidas de presión
• Ventilador de refrigeración gestionado por variador de frecuencia
• Separador centrífugo integrado y purgador de condensados sin pérdidas

EQUIPO

• Motor WEG: IP55, clase de aislamiento F; eficiencia IE4
• Controlador electrónico SMARTRONIC PLUS: alarmas y mantenimiento preventivo; control remoto – temporizador semanal; pantalla táctil; comunicación SCADA o servidor WEB (RS-485)
• Accionamiento directo: acoplamiento flexible; protección de campana del acoplamiento
• Bloque de tornillo lubricado de 2 etapas: mayor capacidad; baja velocidad de giro; larga vida útil
• Sistema de admisión optimizado: toma de aire fresco; filtrado de partículas hasta 3 micras; mejor rendimiento y mantenimiento más sencillo
• Sistema de refrigeración premium: refrigeración separada de aire y aceite; turbina de refrigeración; control por variador de frecuencia

BENEFICIOS DEL BLOQUE DE 2 ETAPAS

• Diseño de compresión en dos etapas
• Hasta un 10% más de ecoeficiencia
• Hasta un 10% más de caudal con la misma potencia en el eje
• Fuerzas axiales reducidas
• Baja velocidad de giro → mayor vida útil de los rotores

Tabla de rendimiento (modelos seleccionados)
POTENCIA | kW | HP | CAUDAL @7,5 bar (m3/min) | @8,5 bar (m3/min) | @10 bar (m3/min) | @13 bar (m3/min) | SALIDA DE AIRE | DIMENSIONES (L x A x H) mm | PESO (kg) | NIVEL SONORO dB(A)
MSTS 90 | 90 | 125 | 18,42 | 14,72 | 14,65 | 13,65 | DN65 | 2775 x 1805 x 1926 | 3660 | 74
MSTS 110 | 110 | 150 | 23,89 | 21,76 | 18,49 | 14,57 | DN65 | 2775 x 1805 x 1926 | 4000 | 74
MSTS 132 | 132 | 180 | 26,25 | 26,07 | 23,62 | 21,82 | DN80 | 2950 x 1950 x 2000 | 4500 | 74
MSTS 160 | 160 | 220 | 31,72 | 31,29 | 25,78 | 25,60 | DN80 | 2950 x 1950 x 2000 | 5000 | 75
MSTS 200 | 200 | 270 | 43,49 | 40,70 | 34,77 | 30,62 | DN100 | 3500 x 2250 x 2350 | 6220 | 77
MSTS 250 | 250 | 340 | 53,40 | 50,49 | 43,15 | 40,53 | DN100 | 3500 x 2250 x 2350 | 9120 | 78
MSTS 315 | 315 | 430 | 62,67 | 56,95 | 55,18 | 44,13 | DN100 | 3500 x 2250 x 2350 | 9400 | 79

Características / especificaciones técnicas

• Bloque de tornillo lubricado de 2 etapas
• Ahorro energético hasta 15% respecto a diseños de una sola etapa
• Funcionamiento hasta 45 °C ambiente
• Motor IE4 de alta eficiencia (motor WEG disponible) con protección IP55 y aislamiento clase F
• Controlador SMARTRONIC PLUS: alarmas, mantenimiento preventivo, control remoto, temporizador semanal, pantalla táctil, SCADA/servidor WEB (RS485)
• Ventilador de refrigeración accionado por variador y control opcional por variador de la turbina de refrigeración
• Refrigeración separada de aire y aceite para gestión térmica optimizada
• Separador centrífugo integrado y purgador de condensados sin pérdidas
• Admisión optimizada y filtración de partículas hasta 3 µm
• Acoplamiento flexible y protección de campana para variantes con accionamiento directo
• Opcional: recuperación de calor
• Reducción de pérdidas de presión y menores fuerzas axiales para alargar la vida útil de los rotores
• Rango de potencia disponible: 90 a 315 kW (ver tabla para datos por modelo)
