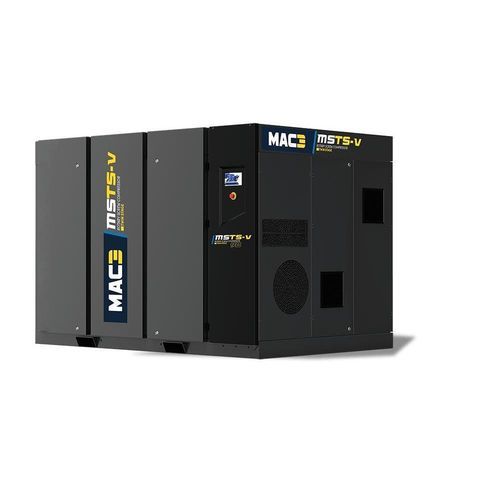

Compresor de tornillo MSTS-V series

de aireeléctricoestacionario

Resumen
La gama MSTS‑V corresponde a compresores de tornillo lubricado de dos etapas que proporcionan mejoras de eficiencia (hasta un 15% de ahorro energético frente a compresores monostadio), operación hasta 45°C ambiente y opciones de recuperación de calor.

Destacados — Rendimiento

• Hasta un 15% de ahorro energético respecto a compresores de una etapa
• Reducción del nivel de ruido (ver tabla)
• Funcionamiento hasta 45°C ambiente
• Refrigeración optimizada con baja contrapresión
• Recuperación de calor opcional
• Motor de alta eficiencia IE4
• Reducción de pérdidas de presión
• Ventilador de refrigeración accionado por variador de frecuencia
• Separador centrífugo integrado y purgador de condensados sin pérdidas

Mantenimiento y control

• Diseño interior accesible para el mantenimiento de rutina
• Control electrónico con interfaz LCD o táctil

Equipamiento

• Motor WEG
  • Protección IP55, aislamiento clase F
  • Eficiencia IE4
• Controlador SMARTRONIC PLUS
  • Alarmas y funciones de mantenimiento preventivo
  • Control remoto y temporizador semanal
  • Pantalla táctil
  • Comunicación SCADA o servidor WEB (RS485)
• Accionamiento directo
  • Acoplamiento flexible
  • Protección de campana de acoplamiento
• Bloque de tornillo lubricado de 2 etapas
  • Mayor capacidad frente a monostadio
  • Baja velocidad de giro
  • Larga vida útil
• Sistema de admisión optimizado
  • Admisión de aire fresco del ambiente
  • Filtrado de partículas hasta 3 µm
  • Mejor rendimiento y mantenimiento facilitado
• Sistema de refrigeración premium
  • Circuitos de refrigeración de aire y aceite separados
  • Turbina de refrigeración
  • Control por variador de frecuencia

Ventajas del bloque de 2 etapas

• Diseño de compresión en dos etapas
• Hasta un 10% más de eficiencia en algunos puntos de operación
• Hasta un 10% más de caudal con la misma potencia en el eje
• Fuerzas axiales reducidas
• Baja velocidad de giro — mayor vida útil de los rotores

Campos de aplicación

• Industria del automóvil
• Generación de energía
• Metalurgia
• Plantas industriales a gran escala

Rendimiento (tabla)
MODELO | kW | HP | Caudal 7,5 bar (m3/min) | 8,5 bar (m3/min) | 10 bar (m3/min) | 13 bar (m3/min) | Salida de aire | DIMENSIONES (LxAxA) mm | PESO kg | Nivel sonoro dB(A)
MSTS-V 90 | 90 | 125 | 5,38 - 18,44 | 5,36 - 17,33 | 5,24 - 15,87 | 5,15 - 13,66 | DN65 | 2775 x 1805 x 1926 | 3835 | 74
MSTS-V 110 | 110 | 150 | 7,08 - 23,12 | 6,90 - 21,68 | 6,88 - 20,20 | 6,82 - 17,25 | DN65 | 2775 x 1805 x 1926 | 4200 | 74
MSTS-V 132 | 132 | 180 | 7,94 - 27,88 | 7,90 - 26,40 | 7,59 - 24,51 | 7,50 - 21,35 | DN80 | 2950 x 1950 x 2000 | 4675 | 74
MSTS-V 160 | 160 | 220 | 8,47 - 32,45 | 8,25 - 30,00 | 8,39 - 28,00 | 9,14 - 24,98 | DN80 | 2950 x 1950 x 2000 | 5300 | 75
MSTS-V 200 | 200 | 270 | 11,79 - 42,86 | 11,77 - 39,94 | 11,62 - 37,01 | 11,40 - 30,54 | DN100 | 3500 x 2250 x 2350 | 6550 | 77
MSTS-V 250 | 250 | 340 | 17,34 - 52,41 | 17,12 - 49,13 | 16,76 - 45,86 | 17,33 - 38,84 | DN100 | 3500 x 2250 x 2350 | 9400 | 78
MSTS-V 315 | 315 | 430 | 16,86 - 62,01 | 16,85 - 59,31 | 16,81 - 55,24 | 30,33 - 45,96 | DN100 | 3500 x 2250 x 2350 | 9680 | 79

Especificaciones técnicas

• Gama: MSTS‑V
• Rango de potencias: 90 a 315 kW
• Compresión: bloque tornillo lubricado de dos etapas
• Motor WEG IP55, aislamiento clase F, eficiencia IE4
• Controlador SMARTRONIC PLUS: alarmas, mantenimiento preventivo, control remoto, temporizador semanal, pantalla táctil, SCADA/WEB (RS485)
• Accionamiento directo con acoplamiento flexible y protección de campana
• Filtrado de admisión hasta 3 µm
• Refrigeración separada aire/aceite, turbina de refrigeración controlada por variador
• Separador centrífugo integrado con purgador de condensados sin pérdidas
• Opción: recuperación de calor
• Operación ambiente: hasta 45°C
• Salidas de aire: DN65 / DN80 / DN100 según modelo
• Nivel sonoro: 74–79 dB(A) según modelo
• Dimensiones y pesos: ver tabla de rendimiento
