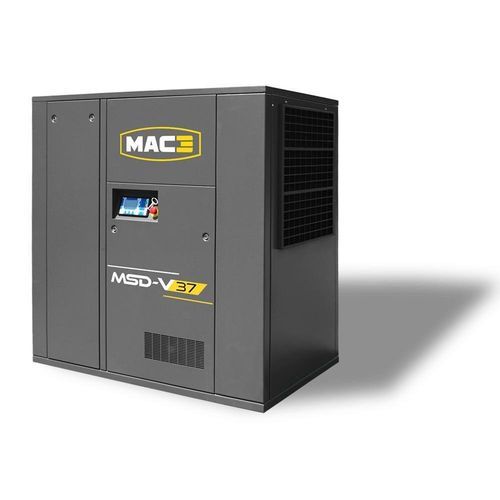

Compresor de tornillo MSD-V series

de airecon motor eléctricoestacionario

Resumen
La serie MSD-V son compresores industriales de velocidad variable, disponibles de 18,5 a 315 kW. Diseñada para uso industrial continuo, la gama combina accionamiento directo 1:1, tecnología de tornillo probada y control electrónico avanzado para optimizar el consumo energético y reducir el mantenimiento.

Puntos destacados

• Potencia específica óptima
• Funcionamiento hasta 43°C ambiente
• Eficiencia del accionamiento directo
• Bajo coste de mantenimiento
• Hasta 35% de ahorro energético con control de velocidad variable
• Eliminación de fases de descarga
• Diseñada para una larga vida útil

Ergonomía y mantenimiento

• Puesta en marcha rápida
• Operación sencilla y controles claros
• Acceso facilitado para el servicio
• Controlador electrónico con funciones de mantenimiento preventivo

Equipamiento

• Motor eléctrico WEG
  • IP55, clase de aislamiento F
• Bloque de tornillo TAMROTOR serie ENDURO
• Controlador SMARTRONIC / SMARTRONIC PLUS
  • Alarmas y mantenimiento preventivo
  • Control remoto
  • Funcionamiento Maestro/Esclavo vía enlace serie
  • Cronómetro semanal
  • Protocolo MODBUS
• Componentes SCHNEIDER ELECTRIC
  • Protección integrada contra cortocircuitos
• Acoplamiento directo 1:1
  • Acoplamiento flexible
  • Protección con campana
• Ventilador de refrigeración EBM-PAPST
• Inversor DANFOSS

Rendimiento (extracto)
MODELO | kW | Hp | CAUDAL 7,5 bar (m3/min) | CAUDAL 10 bar (m3/min) | CAUDAL 13 bar (m3/min) | SALIDA | DIMENSIONES (mm) | PESO (kg)
MSD-V 18 | 18,5 | 25 | 0,8 - 3,0 | 0,7 - 2,6 | 0,7 - 2,1 | 1" | 1275 x 850 x 1465 | 465
MSD-V 22 | 22 | 30 | 1,3 - 4,2 | 1,3 - 3,8 | 1,1 - 2,9 | 1" | 1275 x 850 x 1465 | 500
MSD-V 30 | 30 | 40 | 1,2 - 5,3 | 1,2 - 4,6 | 1,2 - 4,0 | 1 1/4" | 1575 x 1030 x 1755 | 695
MSD-V 37 | 37 | 50 | 1,3 - 6,8 | 1,3 - 5,8 | 1,3 - 5,0 | 1 1/4" | 1575 x 1030 x 1755 | 715
MSD-V 45 | 45 | 60 | 1,3 - 7,6 | 1,3 - 6,8 | 1,2 - 5,9 | 1 1/4" | 1575 x 1030 x 1755 | 945
MSD-V 55 | 55 | 75 | 2,5 - 9,9 | 2,4 - 8,2 | 2,6 - 7,4 | 1 1/2" | 2000 x 1200 x 1810 | 1290
MSD-V 75 | 75 | 100 | 2,6 - 12,9 | 2,5 - 10,9 | 2,5 - 9,6 | 1 1/2" | 2000 x 1200 x 1810 | 1390
MSD-V 90 | 90 | 125 | 6,2 - 16,8 | 6,0 - 14,4 | 6,2 - 12,3 | 2" | 2500 x 1400 x 2037 | 2020
MSD-V 110 | 110 | 150 | 6,6 - 20,1 | 7,1 - 17,3 | 7,0 - 15,0 | 2" | 2500 x 1400 x 2037 | 2380

Especificaciones técnicas

• Familia de producto: MSD-V (compresores industriales de velocidad variable)
• Rango de potencias: 18,5 a 315 kW
• Temperatura máxima de funcionamiento: hasta 43°C
• Ahorro energético: hasta 35% (operación a velocidad variable)
• Accionamiento: directo 1:1 (acoplamiento flexible, protección con campana)
• Motor eléctrico: WEG, IP55, clase de aislamiento F
• Bloque de tornillo: TAMROTOR serie ENDURO
• Controlador: SMARTRONIC / SMARTRONIC PLUS (alarmas, mantenimiento preventivo, control remoto, Maestro/Esclavo por enlace serie, temporizador semanal, MODBUS)
• Componentes eléctricos: SCHNEIDER ELECTRIC (protección contra cortocircuitos integrada)
• Refrigeración: ventilador EBM-PAPST
• Inversor: DANFOSS
• Enfoque de diseño: reducción del coste de mantenimiento, eliminación de fases de descarga, vida útil prolongada, puesta en marcha rápida y mantenimiento sencillo
