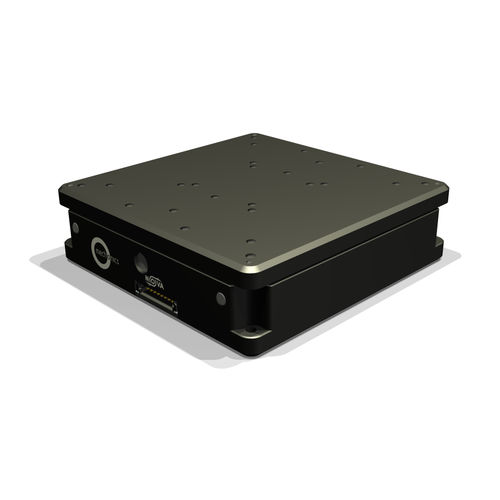

Platina de posicionamiento de traslación NDS70piezoeléctricaen lazo cerrado
Añadir a mis favoritos
Añadir al comparador
Características
- Orientación
- de traslación
- Tipo
- piezoeléctrico
- Otras características
- en lazo cerrado
- Carrera
15 mm
(0,591 in)- Velocidad
1 mm/s
- Carga
120 g
(4,23 oz)
Descripción
para bucle cerrado (hasta 50 nm de resolución)
para el sistema NOVA
Etapas de traslación en miniatura con accionamiento piezoeléctrico inercial para el sistema NOVA. Edición estándar
Datos técnicos
Anchura - 70 mm
Altura - 20 mm
Profundidad - 70 mm
Velocidad - 1 mm/s
Carga máxima
Momento (Mx) - 5 Ncm
Momento (My) - 5 Ncm
Momento (Mz) - 5 Ncm
Fuerza de bloqueo (Fx) - 9 N
Fuerza de apoyo (Fy, Fz) - 30 N
Precisión de guiado
Ángulo de guiñada - 20 segundos de arco
Ángulo de cabeceo - 60 segundos de arco
Desviación vertical - 1 um
Desviación lateral - 2 um
---
