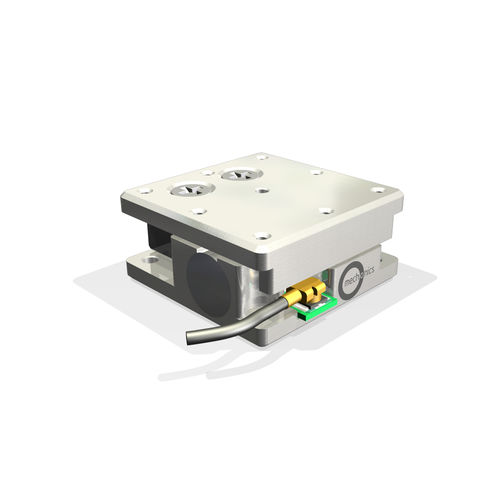

Platina de posicionamiento lineal MS15

motorizadapiezoeléctricaen miniatura

para condiciones de alto vacío de hasta 10^(-6) mbar diseño ultracompacto xyz - combinación posible Etapas de traslación en miniatura ultrapequeñas con accionamiento piezoeléctrico de inercia. Edición para vacío de MS15. Datos técnicos Anchura - 15 mm Altura - 7 mm Profundidad - 15 mm Velocidad - 1,5 mm/s Carga máxima Momento (Mx) - 4 Ncm Momento (My) - 4 Ncm Momento (Mz) - 4 Ncm Fuerza de bloqueo (Fx) - 3 N Fuerza de apoyo (Fy, Fz) - 20 N Precisión de guiado Ángulo de guiñada - 20 segundos de arco Ángulo de cabeceo - 60 segundos de arco Desviación vertical - 1 um Desviación lateral - 2 um
