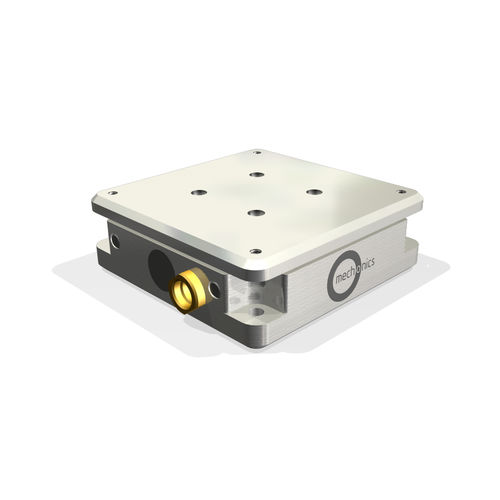

Platina de posicionamiento lineal DS30

piezoeléctricaen miniaturacompatible de vacío

para condiciones de alto vacío de hasta 10^(-9) mbar carcasa especialmente plana (10 mm de altura) Etapas de traslación en miniatura con accionamiento piezoeléctrico de inercia. Edición UHV del DS 30. Datos técnicos Anchura - 30 mm Altura - 10 mm Profundidad - 30 mm Carga máxima Momento (Mx) - 5 Ncm Momentum (My) - 5 Ncm Momento (Mz) - 5 Ncm Fuerza de bloqueo (Fx) - 4,5 N Fuerza de apoyo (Fy, Fz) - 30 N Precisión de guiado Ángulo de guiñada - 20 segundos de arco Ángulo de cabeceo - 60 segundos de arco Desviación vertical - 1 um Desviación lateral - 2 um
