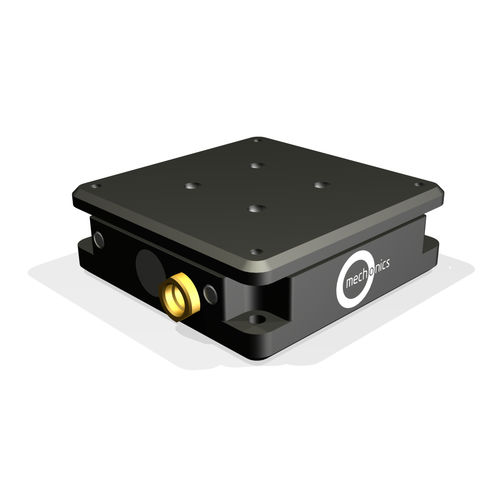

Platina de posicionamiento lineal DS30

piezoeléctricamanualde un eje

recorrido de 8 mm en una huella de 30 x 30 mm carcasa cerrada carcasa especialmente plana (10 mm de altura) Etapas de traslación en miniatura con accionamiento piezoeléctrico de inercia. Datos técnicos Anchura - 30 mm Altura - 10 mm Profundidad - 30 mm Velocidad - 1,2 mm/s Carga máxima Momento (Mx) - 5 Ncm Momento (My) - 5 Ncm Momento (Mz) - 5 Ncm Fuerza de bloqueo (Fx) - 4,5 N Fuerza de apoyo (Fy, Fz) - 30 N Precisión de guiado Ángulo de guiñada - 20 segundos de arco Ángulo de cabeceo: 60 segundos de arco Desviación vertical - 1 um Desviación lateral - 2 um
