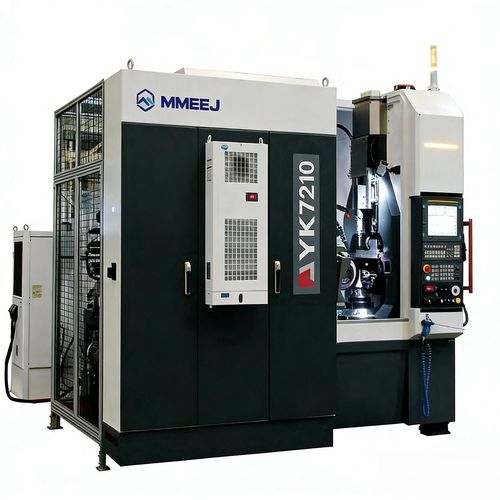

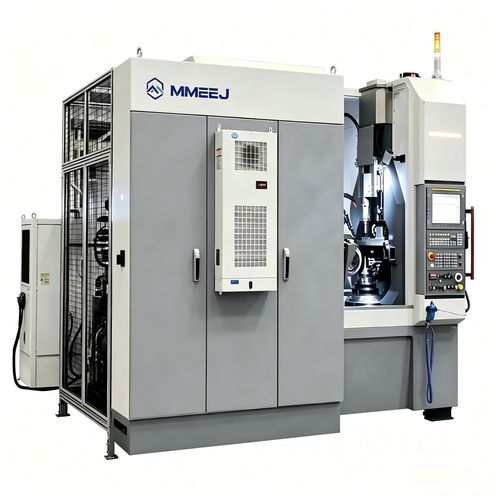

Rectificadora para engranajes YK7210verticalCNC5 ejes
Añadir a mis favoritos
Añadir al comparador
Características
- Aplicaciones
- para engranajes
- Estructura
- vertical
- Tipo de control
- CNC
- Número de ejes
- 5 ejes
- Otras características
- de alta precisión, continua
- Velocidad del husillo
2.000 rpm, 7.000 rpm
(12.566 rad.min-1, 43.982 rad.min-1)- Potencia
15 kW, 25 kW
(20,39 hp, 33,99 hp)- Carrera X
Mín.: 100 mm
(3,94 in)Máx.: 370 mm
(14,57 in)- Carrera Y
Mín.: 0 mm
(0 in)Máx.: 190 mm
(7,48 in)- Diámetro de la muela
275 mm
(11 in)- Velocidad
10 m/min
- Peso de la máquina
10.000 kg
(22.046,23 lb)
Descripción
Características
Disposición y componentes de la máquina
Aplicaciones
Especificaciones técnicas
- Emplea rectificado generativo continuo (similar al roscado de engranajes), adecuado para el rectificado de grandes series de engranajes con alta eficiencia y precisión.
- Máquina principal con diseño de alta rigidez, simetría térmica y construcción modular para garantizar precisión, eficiencia, rigidez, estabilidad y fiabilidad.
- Funciones de software integrales y operación sencilla, pensadas para entornos productivos.
Disposición y componentes de la máquina
- Disposición vertical que incluye máquina principal, armario eléctrico, dispositivo de extracción de niebla de aceite, sistema hidráulico y sistema de refrigeración.
- Equipada con sistema CNC FANUC31iB; control de siete ejes con enlace de cinco ejes: cuatro ejes lineales (X, Y, Z, X1) y tres ejes giratorios (A, B, C), además del eje de rectificado del plato (B1). Los ejes B, C, X, Y y Z son ejes vinculados.
Aplicaciones
- Diseñada para el mecanizado de piezas dentadas en las industrias automotriz, de reductores y de robots inteligentes.
- Los modelos de máquina pueden personalizarse según los planos del cliente.
Especificaciones técnicas
- Modelo: YK7210
- Diámetro máximo de trabajo (mm): φ100
- Módulo máximo de trabajo (mm): 0,5~2
- Recorrido X (mm): 270 (100~370)
- Recorrido Y (mm): 190 (0~190)
- Recorrido Z (mm): 300 (150~450)
- Recorrido Z1 (mm): 350 (475~825)
- Avance rápido X, Y, Z (m/min): 10
- Ángulo de oscilación del cabezal de la muela (grado): ±45
- Especificaciones máx. de la muela (O.D × I.D × ancho) (mm): φ275×φ160×125
- Dresser O.D (mm): φ110
- Velocidad del dresser (r/min): 1500～6000
- Potencia nominal husillo pieza (kW): 15
- Par nominal husillo pieza (N·m): 119
- Velocidad máxima husillo pieza (r/min): 2000
- Potencia nominal husillo muela (kW): 25
- Par nominal husillo muela (N·m): 119
- Velocidad máxima husillo muela (r/min): 7000
- Potencia nominal servomotores X, Y, Z, A (N·m): 4/2.3/4/2.3
- Par nominal servomotores X, Y, Z, A (kW): 22/8/22/8
- Dimensiones (L×A×H) (mm): 3700×4120×3180
- Potencia total (kVA): 70
- Peso de la máquina (Kg): 10000
