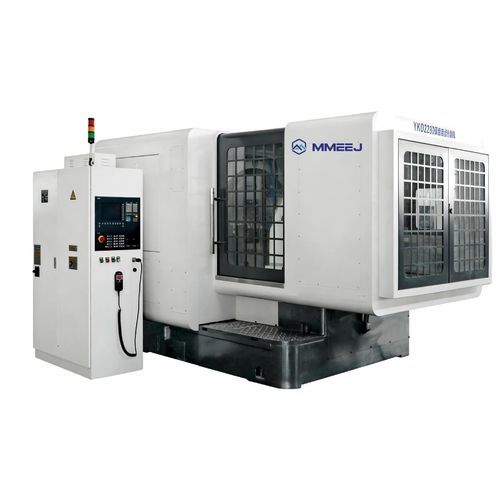

Fresadora CNC 3 ejes YK22 series

4 ejeshorizontalde precisión

Visión general
La serie YK22 de máquinas para fresado de engranajes está diseñada para el mecanizado de engranajes cónicos y cónicos helicoidales en diversos sectores industriales. Cubre una amplia gama de módulos y diámetros de pieza, adecuada para la producción en automoción, aeronáutica, energías renovables, maquinaria de precisión y otras aplicaciones industriales.

Sistema de control y precisión
Equipada de serie con el sistema CNC SIEMENS 828D. Los sistemas FANUC y nacionales están disponibles como opción. Las piezas mecanizadas pueden alcanzar una precisión de grado GB 6–7.

Modelos y funcionalidades

• Modelo YKH: máquina CNC de 4 ejes que permite programar el roscado/hob, la división de engranajes, el avance axial y la velocidad de la herramienta para optimizar el mecanizado de engranajes cónicos de pequeño módulo.
• Modelo YK: fresadora CNC de engranajes cónicos helicoidales de 3 ejes con estructura tipo cuna que proporciona alta rigidez estructural y de transmisión, asegurando precisión estable y larga vida útil.

Equipamiento estándar
Incluye protección completa, transportador automático de virutas y un armario eléctrico sellado e independiente.

Tabla de rendimiento
Ítem | Unidad | YKH2212 | YK2212B | YK2232 | YKT2250 | YKD2280 | YK22160
Módulo máx. | mm | 2.5 | 3 | 6 | 10 | 15 | 30
Diámetro máx. pieza | mm | 125 | 125 | 320 | 500 | 800 | 1610
Relación máx. | | 10:1 | 10:1 | 10:1 | 10:1 | 10:1 | 10:1
Ancho de cara máx. | mm | 20 | 20 | 40 | 70 | 100 | 240
Número de dientes | | 5–100 | 5–100 | 5–100 | 5–100 | 4–100 | 4–100
Tamaño de fresa | inch | 0.5, 1, 1.5, 2, 3.5 | 0.5, 1, 1.5, 2, 3.5 | 6, 7.5, 9 | 6, 9, 12 | 6, 9, 12, 18 | 18–40
Peso máquina | kg | 2300 | 2600 | 6000 | 6500 | 12500 | 95000

Especificaciones técnicas

• Serie: YK22 Series
• Control: sistema CNC SIEMENS 828D (FANUC y sistemas nacionales opcionales)
• Precisión de la pieza: hasta grado GB 6–7
• Modelo YKH: 4 ejes CNC, hobado programable, división de engranajes, avance y velocidad de herramienta
• Modelo YK: fresado de engranajes cónicos helicoidales 3 ejes, estructura tipo cuna para alta rigidez
• Equipo estándar: protección completa, retirada automática de virutas, armario eléctrico sellado e independiente
• Aplicaciones: herramientas eléctricas, automóviles, maquinaria de obra, aeronaves, buques, energías nuevas, electrodomésticos inteligentes, máquinas-herramienta de precisión
