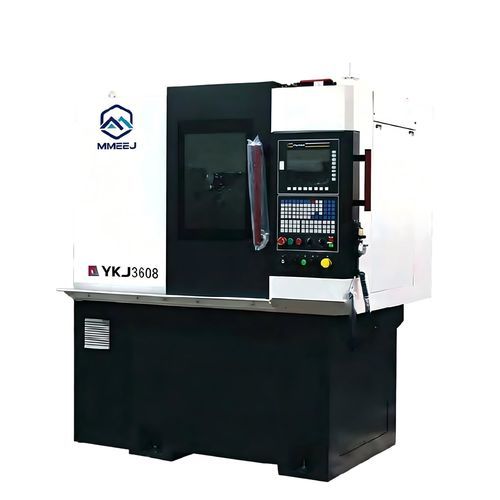

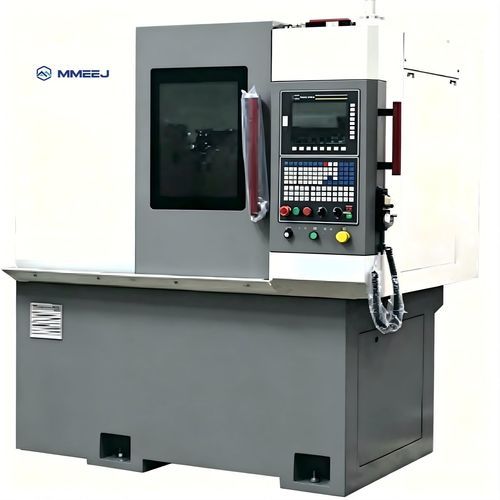

Fresadora de engranajes CNC YK series

horizontal

Descripción
Las máquinas de hobbing de engranajes horizontales ofrecen sujeción horizontal para el mecanizado eficiente de engranajes sobre eje. La gama abarca desde máquinas convencionales hasta equipos CNC de alta gama, formando una serie completa adecuada para producción y taller.

Capacidades
Módulo de mecanizado: 0,1–6 mm (según modelo). Diámetro de mecanizado: 10–100 mm. Los sistemas de control y el número de ejes son configurables. Se suministran utillajes y cortadores (hobs) según las piezas.

Observaciones
Estas máquinas de hobbing horizontales están diseñadas para procesar engranajes de eje, árboles estriados y componentes dentados externos similares.

Tabla técnica (modelos y especificaciones)
Models: YKJ3608 | YKJ3608/1 | YK 3608 | YK 3608/1 | YK 3608/2
Diámetro máximo de trabajo (mm): φ80 | φ80 | φ80 | φ80 | φ80
Módulo máximo de trabajo (mm): 1.5 | 1.5 | 2 | 1.5 | 1.5
RPM husillo pieza (r/min): 500 | 500 | 500 | 500 | 500
RPM husillo hob (r/min): 2500 | 2500 | 2000 | 2000 | 3000
Longitud de desplazamiento del hob (mm): 60 | 60 | 60 | 60 | 60
Recorrido Z (mm): 200 | 200 | 150 | 150 | 150
Ángulo de oscilación cabeza hob (grados): ±45 | -40~+65 | ±40 | -40~+65 | -40～+65
Número mínimo de dientes (pieza): 3 | 3 | 3 | 3 | 3
Diámetro×longitud máx. hob (mm): φ63×60 | φ63×60 | φ63×60 | 63×60 | φ63×60
Potencia total (kVA): 8 | 8 | 10 | 10 | 10
Dimensiones totales (L/A/H) (mm): 1650×1600×1900 | 1650×1600×1900 | 1950×1285×2100 | 1950×1285×1980 | 1950×1285×1980
Peso máquina (t): ≈3 | ≈3 | ≈3 | ≈3 | ≈3

Características / Especificaciones técnicas

• Modelos disponibles: YKJ3608, YKJ3608/1, YK 3608, YK 3608/1, YK 3608/2
• Diámetro máximo de trabajo: φ80 mm
• Módulo máximo de trabajo: hasta 2 mm (según modelo)
• Velocidad husillo pieza: 500 r/min
• Velocidad husillo hob: 2000–3000 r/min según modelo
• Longitud de desplazamiento del hob: 60 mm
• Recorrido Z: 150–200 mm según modelo
• Ángulo de oscilación cabeza hob: de ±45 a -40~+65 según modelo
• Número mínimo de dientes: 3
• Diámetro×longitud máx. hob: φ63×60 mm (típico)
• Potencia total: 8–10 kVA según modelo
• Dimensiones y peso varían según el modelo (dimensiones aprox. de 1650×1600×1900 mm a 1950×1285×2100 mm; peso ≈3 t)
