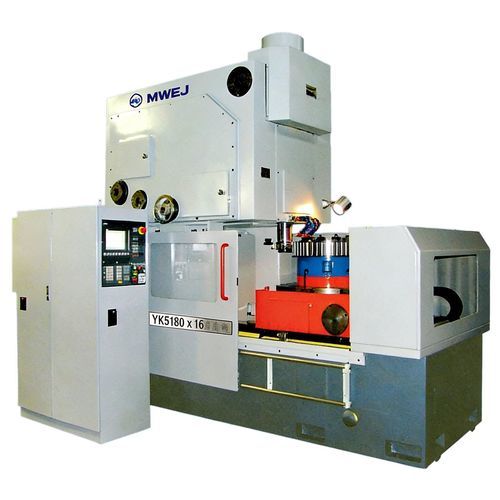

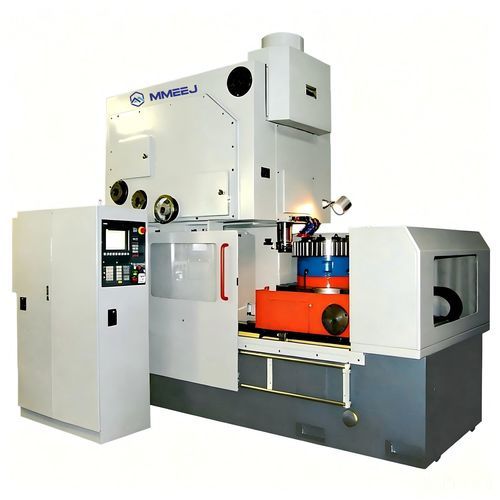

Mortajadora de engranajes CNC YK series

vertical

Descripción general del producto La talladora de engranajes es una herramienta de mecanizado de engranajes de uso común; adecuada para el mecanizado de engranajes rectos con engrane externo e interno, especialmente engranajes internos, en particular aquellos difíciles de mecanizar en una talladora con fresa madre; capaz de mecanizar conjuntos de engranajes múltiples compuestos de múltiples engranajes; y puede mecanizar engranajes rectos helicoidales con engrane interno y externo utilizando fresas helicoidales y guías helicoidales especializadas.

• Apto para entornos de producción de gran volumen en las industrias de automoción, motocicletas, máquinas herramienta y fabricación de engranajes.
• Las mortajadoras de engranajes juegan un papel vital en las industrias de fabricación de maquinaria y fabricación de automóviles debido a su alta precisión y versatilidad.
• Con los avances tecnológicos, las mortajadoras de engranajes han mejorado significativamente tanto en precisión como en eficiencia, cumpliendo con los estrictos requisitos de la fabricación moderna para el mecanizado de engranajes.
• Nuestra empresa puede adaptar máquinas adecuadas según los planos del cliente.

Tabla técnica Artículo | Unidad | YKS5122-3 | YKS5132-3 | YK5140CNC | YK5150-3 | YK5180A-3 | YK51125A-3 Número de ejes controlados | | 3 | 3 | 3 | 3 | 3 | 3 Max.Diámetro Pieza (Engranaje Externo) | mm | φ220 | φ320 | φ400 | φ500 | φ800 | φ1250 Max.Diámetro Mecanizado (Engranaje Interno) | mm | φ140+d(cortador) | φ240+d (cortador) | φ260+d(cortador) | φ600 | φ1100 | φ1650 Max.Mecanizado Módulo | mm | 6 | 8 | 10 | 10 | 12 | 16 Anchura máxima del diente de mecanizado | mm | 70 | 110 | 110 | 200 | 280 | 300 Longitud máxima de la carrera de la fresa para engranajes | mm | 80 | 120 | 120 | 220 | 300 | 320 Tasa de carrera del eje de la fresa de tallar engranajes | str/min | 100~1500 | 100~1250 | 100~1000 | 30~600 | 30~200 | 15~150 Velocidad de avance circular de la mesa de trabajo | mm/str | 0~2 | 0~2 | 0~2 | 0~2 | 0~2 | 00-2 Velocidad de avance radial de la columna | mm/min | 0~1000 | 0~1000 | 0~2500 | 0~1500 | 0-1000 | 0~1000 Recorrido de avance radial de la columna (eje X) | mm | 330 | 420 | 420 | 610 | 720 | 950 Recorrido de retroceso de la fresa de engranajes | mm | ≥0,35 | ≥0,5 | ≥0,5 | ≥0,5 | ≥0,5 Diámetro del chavetero para el montaje de la fresadora de engranajes | mm | φ31.743 | φ31.743 | φ31.75 | φ31.743 | φ44.443 | φ88.9 Diámetro del eje de la herramienta | mm | φ85 | φ85 | φ100 | φ100 | φ100 | φ130 Diámetro de la Mesa de Trabajo | mm | φ340 | φ420 | φ520 | φ620 | φ920 | φ1250 Diámetro del agujero central de la mesa de trabajo | mm | φ100 | φ120 | φ150 | φ140 | φ350 | φ500 Velocidad máxima de la mesa de trabajo (eje C) | r/min | 7.8 | 3.5 | 4.5 | 4.4 | 23 | 2.4 Ángulo de inclinación de la mesa de trabajo | deg | 0~±12 | 0~±12 | 0~±12 | 0~±12 | 0-720 | 0-950 Distancia del eje de la fresa al centro de la mesa | mm | -70~260 | -120~300 | -130~290 | -190~420 | 530～880 | 515-885 Distancia del extremo de montaje de la fresa a la superficie de la mesa de trabajo | mm | 190~300 | 160~320 | 355~500 | 280~550 | 6000 | 10000 Motor Principal | kW | 7.5 | 7.5 | 11 | 11 | 15 | 22 Dimensiones totales L×A×A | mm | 2780X4250X2890 | 3020X3620X3170 | 2838X1780X2926 | 3360X4920X3360 | 5090X3550X3620 | 5104X3900X3660 Peso | kg | 8000 | 10500 | 11500 | 12000 | 17000 | 21000 características / especificaciones técnicas

• Modelos: YKS5122-3, YKS5132-3, YK5140CNC, YK5150-3, YK5180A-3, YK51125A-3
• Número de ejes controlados: 3 (todos los modelos)
• Máximo diámetro exterior del engranaje (mm) por modelo: YKS5122-3 φ220; YKS5132-3 φ320; YK5140CNC φ400; YK5150-3 φ500; YK5180A-3 φ800; YK51125A-3 φ1250
• Diámetro máximo de mecanizado de engranajes internos (mm) por modelo: φ140+d (YKS5122-3); φ240+d (YKS5132-3); φ260+d (YK5140CNC); φ600 (YK5150-3); φ1100 (YK5180A-3); φ1650 (YK51125A-3)
• Máximo módulo de mecanizado (mm): 6 / 8 / 10 / 10 / 12 / 16 (modelos respectivamente)
• Ancho máximo del diente de mecanizado (mm): 70 / 110 / 110 / 200 / 280 / 300 (modelos respectivamente)
• Longitud máxima de la carrera de la fresa (mm): 80 / 120 / 120 / 220 / 300 / 320 (modelos respectivamente)
• Carrera del husillo (str/min): 100~1500 / 100~1250 / 100~1000 / 30~600 / 30~200 / 15~150
• Velocidad de avance circular de la mesa de trabajo: 0~2 mm/str (todos los modelos)
• Velocidad de avance radial de la columna: hasta 1000 / 1000 / 2500 / 1500 / 1000 / 1000 mm/min (modelos respectivamente)
• Recorrido de avance radial (eje X) (mm): 330 / 420 / 420 / 610 / 720 / 950
• Desplazamiento hacia atrás de la fresa (mm): ≥0,35 / ≥0,5 (la mayoría de los modelos ≥0,5)
• Diámetro de la revista para el montaje de la fresa (mm): φ31,743 / φ31,743 / φ31,75 / φ31,743 / φ44,443 / φ88.9
• Diámetro del husillo de la herramienta (mm): φ85 / φ85 / φ100 / φ100 / φ100 / φ130
• Diámetro de la mesa de trabajo (mm): φ340 / φ420 / φ520 / φ620 / φ920 / φ1250
• Diámetro del agujero central de la mesa de trabajo (mm): φ100 / φ120 / φ150 / φ140 / φ350 / φ500
• Velocidad máxima de la mesa de trabajo (eje C) (r/min): 7.8 / 3,5 / 4,5 / 4,4 / 23 / 2,4
• Ángulo de inclinación de la mesa de trabajo (deg): típicamente 0~±12 (los modelos varían)
• Distancias y rangos de montaje: Eje de la fresa al centro de la mesa de trabajo y extremo de montaje de la fresa a la superficie de la mesa de trabajo varían según el modelo (ver tabla técnica)
• Motor principal (kW): 7.5 / 7,5 / 11 / 11 / 15 / 22 (modelos respectivamente)
• Dimensiones totales L×A×H (mm) y pesos (kg) proporcionados por modelo en la tabla técnica
