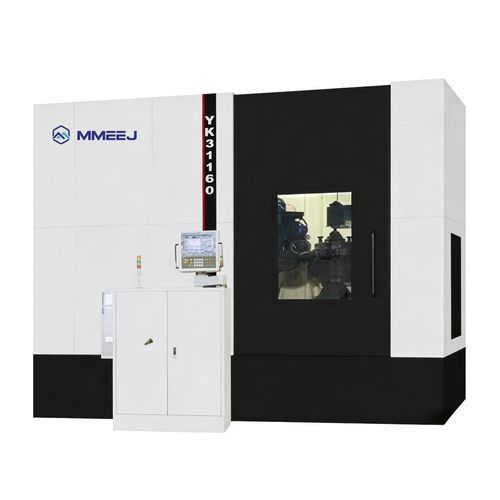

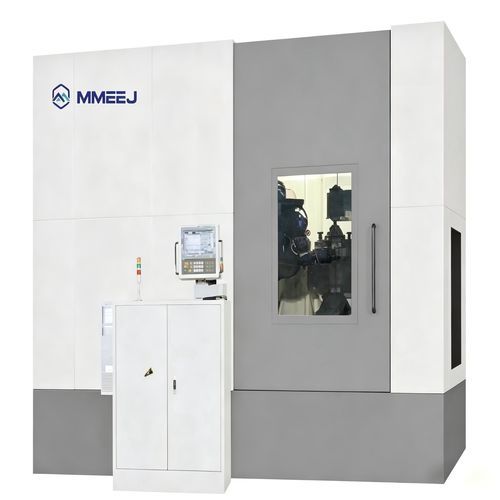

Fresadora de engranajes CNC YK31 series

verticalpara piezas de gran diámetro

Descripción general
Las máquinas verticales de hobrado de engranajes son centros de mecanizado CNC que utilizan fresas hob y el método generador para fabricar engranajes cilíndricos, helicoidales, de tornillo y sincronizadores. La disposición de columna vertical y mesa giratoria ofrece alta rigidez, baja vibración y facilidad de carga para piezas de gran diámetro y peso, adecuadas para producción en serie y mecanizado de precisión en la industria de engranajes.

Características clave

• Estructura estable: columna vertical y mesa giratoria que proporcionan alta rigidez y reducción de vibraciones, idónea para engranajes de gran diámetro y gran módulo.
• Alta precisión de mecanizado: admite engranajes rectos, helicoidales, de tornillo y sincronizadores con perfil de diente y precisión de paso estables para aplicaciones de media a alta gama.
• Capacidad para piezas grandes: mesas de gran carga y sujeción robusta para engranajes de disco, buje y gran diámetro; carga/descarga cómoda.
• Alto grado de automatización: control CNC con indexado automático, alimentación automática y enlace multi-eje para calidad y eficiencia de producción constantes.
• Amplio campo de aplicación: reductores, maquinaria de construcción, energía eólica, componentes de máquinas-herramienta y otros sectores que requieren engranajes.

Tabla técnica
Item | UNIDAD | YK31125-6 | YK31160-6 | YK31200-6 | YK31315-6 | YK31400-6 | YK31500-6 | YK31630-6
Número de ejes controlados | | 6 | 6 | 6 | 6 | 6 | 6 | 6
Diámetro máximo de la pieza | mm | φ1250 | φ1600 | φ2000 | φ3150 | φ4000 | φ5000 | φ6300
Módulo máximo | mm | 28 | 32 | 36 | 32 | 36 | 36 | 42
Ancho de mecanizado máximo | mm | 1000 | 1000 | 1000 | 1000 | 1800 | 1800 | 1800
Diámetro de la fresa (máx) | mm | φ350/405 | 460/700 | 460/700 | φ350/405 | φ450/700 | φ450/550 | φ450/550
Potencia del motor principal | kW | 36 | 51 | 78 | 35 | 115 | 115 | 115
Diámetro de la mesa | mm | φ1250 | φ1500 | φ1890 | φ2640 | φ3400 | φ3750 | φ3750
Peso | kg | 38000 | 53000 | 55000 | 55000 | 110000 | 115000 | 118000

Especificaciones técnicas

• Modelos: YK31125-6, YK31160-6, YK31200-6, YK31315-6, YK31400-6, YK31500-6, YK31630-6.
• Ejes controlados: 6 en todos los modelos.
• Rango de diámetro de pieza: hasta φ6300 según modelo.
• Módulo máximo: hasta 42 mm según modelo.
• Recorrido axial del husillo: 340–600 mm según modelo; velocidades de avance Radial 1–2000 m/min, Tangencial 1–3000 m/min, Axial 0–1000 m/min.
• Motor principal: 35–115 kW según modelo; diámetros de mesa φ1250–φ3750.
