Regruesadora estacionaria YK23 series
eléctrica

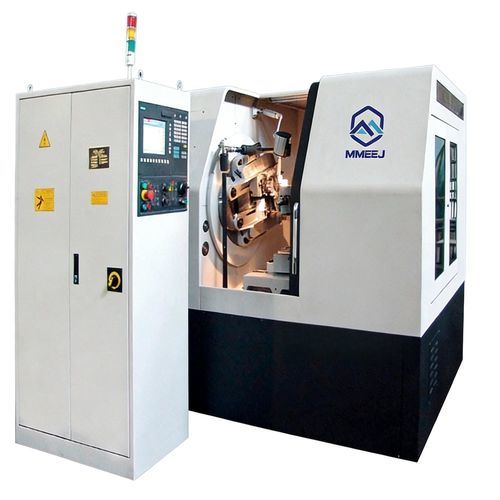

Regruesadora estacionaria - YK23 series - Meijin Machinery Equipment (Dalian) Co., Ltd. - eléctrica
Regruesadora estacionaria - YK23 series - Meijin Machinery Equipment (Dalian) Co., Ltd. - eléctrica
Regruesadora estacionaria - YK23 series - Meijin Machinery Equipment (Dalian) Co., Ltd. - eléctrica - imagen - 2
Regruesadora estacionaria - YK23 series - Meijin Machinery Equipment (Dalian) Co., Ltd. - eléctrica - imagen - 3
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de Meijin Machinery Equipment (Dalian) Co., Ltd.

Características

Configuración
estacionaria
Otras características
eléctrica

Descripción

Descripción
  • La serie YK23 de máquinas CNC para piallar engranajes cónicos rectos (modelos YK2312 y YKM2350) está diseñada para el mecanizado de engranajes cónicos rectos de alta precisión. Se basa en la experiencia del fabricante en máquinas-herramienta para engranajes rectos y espirales y está destinada a aplicaciones como instrumentos de precisión y contadores.
  • Apta para producción en serie y en pequeñas series, la máquina es de manejo sencillo, rendimiento estable y alcanza una precisión de corte nivel GB6. El cliente puede proporcionar planos para el acoplamiento con la máquina. Las imágenes de la página muestran ejemplos de piezas mecanizables.


Datos técnicos
  • Modelos: YK2312 | YKM2350
  • 1. Dimensiones de la pieza: Módulo máx.: 2,5 mm (YK2312) | 10 mm (YKM2350); Longitud máx. del elemento de paso: 60 mm | 250 mm; Diámetro máx. de paso (Relación 10:1): 120 mm | 500 mm; Ángulo de raíz (Máx/Mín): 90°/4° | 80°/8°; Relación extrema (ángulo de eje AL 90°): 10:1 | 10:1; Profundidad máxima de diente: 5,5 mm | 20 mm; Anchura de cara máx.: 20 mm | 85 mm; Número de dientes: 5–150 | 10–200.
  • 2. Husillo de la pieza: Diámetro del orificio cónico en el extremo mayor: φ31.267 | φ100; Conicidad: Morse NO.4 | 1:20; Longitud del cono: 80 mm | 160 mm; Diámetro del orificio pasante: φ20 H11 | φ78; Distancia desde la cara del husillo al centro de la máquina: 30–190 mm | 70–380 mm.
  • 3. Cabezal cortador: Ángulo de ajuste: 360° | 120°; Balanceo máximo de la cuna: 80° | 60°; Ángulo máximo de posicionamiento del portaherramientas: 8° | 8°; Carrera máxima del cortador: 28 mm | 95 mm; Exceso de recorrido del cortador (extremo interior/exterior): 3 mm/5 mm | 3 mm/5 mm.
  • 4. Cortador: Tipo: Cortador para engranajes cónicos rectos GR83-601; Especificación del cortador: I | III; Golpes del cortador por minuto: 250–700 | 98–500.
  • 5. Tensión: 380 V. 6. Peso de la máquina: 1,8 t | 8 t. 7. Dimensiones totales (L×A×H): 1700×1650×1700 mm | 2400×1800×1800 mm.


Características / especificaciones técnicas
  • Serie: YK23 Series
  • Modelos disponibles: YK2312 y YKM2350
  • Aplicación: Mecanizado de engranajes cónicos rectos de alta precisión para sectores como instrumentos de precisión y contadores
  • Precisión de corte: Nivel GB6
  • Módulo máx.: 2,5 mm (YK2312), 10 mm (YKM2350)
  • Diámetro máx. de paso (relación 10:1): 120 mm (YK2312), 500 mm (YKM2350)
  • Rango de número de dientes: 5–150 (YK2312), 10–200 (YKM2350)
  • Golpes del cortador por minuto: 250–700 (YK2312), 98–500 (YKM2350)
  • Tensión: 380 V
  • Peso de la máquina: 1,8 t (YK2312), 8 t (YKM2350)
  • Dimensiones totales (L×A×H): 1700×1650×1700 mm (YK2312), 2400×1800×1800 mm (YKM2350)
