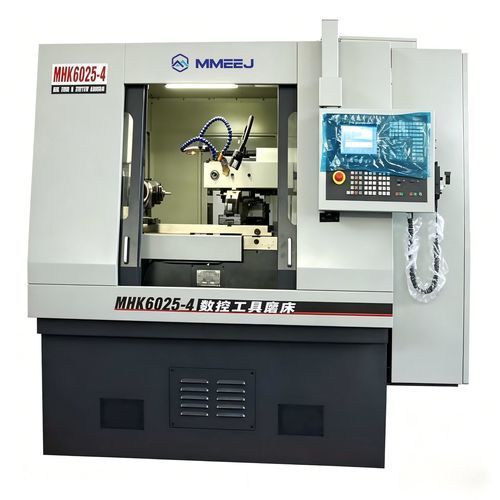

Rectificadora de herramientas MHK6025 series

de piezas para procesarCNC4 ejes

Resumen del producto
La rectificadora CNC de herramientas utiliza un sistema de control CNC Siemens 828DBASIC de cuatro ejes y un accionamiento por servounidad AC, permitiendo una operación de cuatro ejes y cuatro articulaciones:

• Movimiento longitudinal de la mesa
• Movimiento transversal del cabezal de rectificado
• Movimiento vertical del cabezal de rectificado
• Movimiento giratorio de la cabeza indexadora CNC

Tabla técnica
item | Unidad | MHK6025-4 | MHK6025-3 | MHK6025-2
Número de ejes de control | / | 4 | 3 | 2
Diámetro máximo de rotación de la pieza | mm | 250 | 250 | 250
Distancia entre puntas delantero y trasero | mm | 450 | 450 | 450
Desplazamiento longitudinal de la mesa | mm | 400 (eje X) | 400 (eje X) | 400 (eje X)
Tamaño de la mesa | mm | 900×135 | 900×135 | 900×135
Ángulo de rotación del cabezal en el plano horizontal | ° | 360 | 360 | 360
Ángulo de rotación del cabezal en el plano vertical | ° | ±15 | ±15 | ±15
Movimiento vertical del cabezal de rectificado | mm | 200 (eje Y) | 200 (eje Y) | 200
Movimiento transversal del cabezal de rectificado | mm | 200 (eje Z) | 200 (eje Z) | 200
Resolución ejes X, Y, Z | mm | 0.001 | 0.001 | 0.001
Resolución eje A | ° | 0.001 | 0.001 | 0.001
Velocidad del husillo de la muela | rmp/min | 3000/5600 | 3000/5600 | 3000/5600
Conicidad del orificio de cono del husillo del mandril CNC | / | Morse 5 | Morse 5 | Morse 5
Rotación del husillo del mandril en el plano horizontal | ° | 360 | 360° | 360°
Potencia del motor del husillo | kW | 2.2 | 2.2 | 1.1
Peso de la máquina | kg | 2800 | 2800 | 1150
Dimensiones de la máquina | mm | 2260×1600×2830 | 2260×1600×2830 | 1850×1500×1900

Características / especificaciones técnicas

• Sistema de control: Siemens 828DBASIC de cuatro ejes
• Accionamiento: servounidad AC
• Operación de cuatro articulaciones: longitudinal (mesa), transversal (cabezal de rectificado), vertical (cabezal de rectificado), giratorio (cabeza indexadora CNC)
• Modelos: MHK6025-4 (4 ejes), MHK6025-3 (3 ejes), MHK6025-2 (2 ejes)
• Diámetro máximo de rotación de la pieza: 250 mm (todos los modelos)
• Distancia entre puntas delantero/trasero: 450 mm (todos los modelos)
• Recorrido de la mesa (eje X): 400 mm (todos los modelos); tamaño de la mesa: 900×135 mm
• Rotación del cabezal de rectificado: horizontal 360°; vertical ±15°
• Recorrido del cabezal de rectificado: vertical (eje Y) 200 mm; transversal (eje Z) 200 mm
• Resolución de ejes: X/Y/Z 0.001 mm; eje A 0.001°
• Velocidad del husillo de la muela: 3000 / 5600 rpm
• Conicidad del husillo del mandril CNC: Morse 5
• Rotación del mandril (plano horizontal): 360°
• Potencia del motor del husillo: 2.2 kW (MHK6025-4 & MHK6025-3), 1.1 kW (MHK6025-2)
• Peso de la máquina: 2800 kg (MHK6025-4 & MHK6025-3), 1150 kg (MHK6025-2)
• Dimensiones de la máquina (L×A×H): MHK6025-4/3 = 2260×1600×2830 mm; MHK6025-2 = 1850×1500×1900 mm
