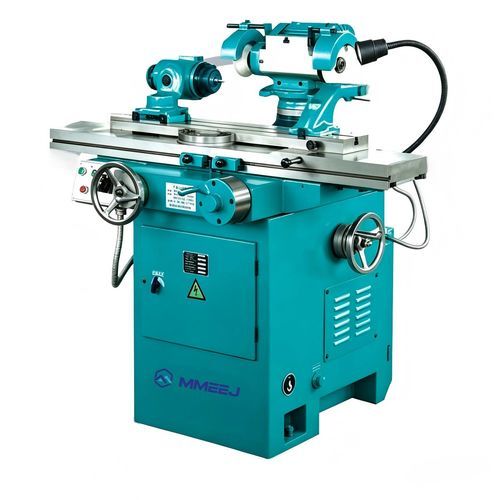

Rectificadora cilíndrica exterior M series

cilíndrica interiorpara engranajesde herramientas

Resumen
La rectificadora universal de herramientas es apta para el rectificado de herramientas en acero rápido, carburo cementado y materiales similares. Disponible en modelos M6025K y 2M9125C, combina funciones de rectificado cilíndrico y de herramientas para uso versátil en taller.

Aplicaciones

• Fresas (frontales, de cara y de extremo)
• Alargadores y machos
• Herramientas de torneado y cepillado
• Conformadoras de engranajes y herramientas especiales

Concepción y funcionamiento
Esta rectificadora multiuso integra rectificado cilíndrico universal y rectificado de herramientas en una estructura compacta con mesa hidráulica o operación manual. La mesa admite movimiento alternativo automático con ajuste de velocidad sin pasos y también operación manual. La máquina realiza rectificado en seco y en húmedo y procesa superficies cilíndricas y cónicas internas/externas, caras, biseles y ranuras. La cabeza de rectificado ofrece amplia rotación en planos horizontal y vertical y varias velocidades de husillo para diferentes muelas y geometrías de herramienta.

Tabla de especificaciones
Items | Unidad | M6025K | 2M9125C
Diámetro máximo de rotación de pieza | mm | 250 | 250
Distancia entre puntos delantero y trasero | mm | 650 | 630
Desplazamiento longitudinal de la mesa | mm | 400 | 400
Dimensiones de la mesa | mm | 940x135 | 940x135
Ángulo de rotación de la cabeza (plano horizontal) | ° | 360 | 360
Ángulo de rotación de la cabeza (plano vertical) | ° | ±15 | ±15
Movimiento vertical de la cabeza de rectificado | mm | 230 | 210
Movimiento transversal de la mesa | mm | 230 | 210
Velocidad del husillo de muela | r/min | 2650/3800/5350/7600 | 3000/5600
Rotación del husillo del plato (plano horizontal) | ° | 360 | 360
Potencia del motor del husillo | kW | 0.45/0.6 | 1.1
Peso de la máquina | kg | 1000 | 1150
Dimensiones de la máquina | mm | 1350x1275x1250 | 1350x1340x1300

Características técnicas

• Diámetro máximo de rotación: 250 mm (M6025K / 2M9125C)
• Distancia entre puntos: 650 mm (M6025K) / 630 mm (2M9125C)
• Recorrido longitudinal de la mesa: 400 mm
• Dimensiones de la mesa: 940 x 135 mm
• Rotación horizontal de la cabeza: 360°
• Rotación vertical de la cabeza: ±15°
• Recorrido vertical de la cabeza: 230 mm (M6025K) / 210 mm (2M9125C)
• Recorrido transversal de la mesa: 230 mm (M6025K) / 210 mm (2M9125C)
• Velocidades de husillo de muela: 2650 / 3800 / 5350 / 7600 r/min (M6025K); 3000 / 5600 r/min (2M9125C)
• Rotación husillo del plato (horizontal): 360°
• Potencia motor husillo: 0.45 / 0.6 kW (M6025K); 1.1 kW (2M9125C)
• Peso y dimensiones según modelo
