Hub de sensores LoRaWAN UC50 series

NB-IoTcon interfaz RS-485Modbus RTU

Descripción general
La serie UC50x es un controlador multiinterfaz para instalación de campo, diseñado para conectar y gestionar sensores ambientales e industriales en entornos exteriores exigentes. Soporta GPIO, entradas analógicas, RS232/RS485, SDI‑12 y ofrece protección IP68, varias opciones de alimentación (batería, solar, DC) y configuración rápida por NFC. Proporciona almacenamiento local, retransmisión e integración con plataformas cloud para asegurar la adquisición y trazabilidad de datos.

Características clave

• Interfaces industriales múltiples: GPIO, AI (entrada analógica), RS232/RS485, SDI‑12
• Soporte SDI‑12 para instrumentos ambientales (meteorología, hidrología, agricultura)
• Versiones con antena interna y antena externa opcional (antena externa disponible en variantes LoRaWAN®)
• Carcasa IP68 y conector M12 para resistencia al agua, corrosión y vibraciones
• Alimentación flexible: baterías recargables o reemplazables, solar integrado opcional y entrada DC
• Informes por umbral y por cambio, alertas y reporte acumulado para ahorro energético (versiones celulares)
• Configuración vía NFC (app ToolBox) y consola USB Type‑C
• Retransmisión y almacenamiento local para garantizar fiabilidad y trazabilidad

Interfaces y E/S

• GPIO: 2 × GPIO, configurables por software como entrada/salida digital o contador de pulsos (frecuencia recomendada ≤ 4000 Hz)
• Entradas analógicas: 2 × AI de 12 bits, selectables 4–20 mA o 0–10 V; conversión integrada a valores físicos
• Serie: 1 × RS232 o RS485 (conmutación por software), baud 1200–115200, modos transparente y Modbus RTU (RS485)
• SDI‑12: 1 × SDI‑12 (v1.4), modo transparente para sensores ambientales
• Rieles de alimentación: 2 × 3.3 V y 2 × conmutables 5/9/12 V (tiempo de activación configurable)

Opciones inalámbricas y de red

• Versión LoRaWAN®: soporta múltiples bandas regionales (CN470 / IN865 / EU868 / RU864 / US915 / AU915 / KR920 / AS923), OTAA/ABP, UC501: Clases A/C, UC502: Clase A
• Versiones celulares (NB‑IoT / Cat M): opciones multibanda con soporte TCP/UDP/MQTT y reporte acumulado para eficiencia energética

Robustez e instalación

• Protección: IP68 (probado 1 m de profundidad durante 7 días)
• Conector: M12 A‑coded macho para cableado de campo
• Instalación: montaje mural o en poste; antena interna o externa opcional (conector SMA en versión EA)

Alimentación y almacenamiento

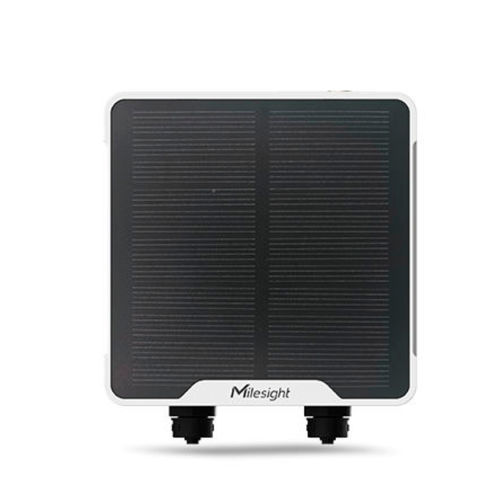

• Ejemplo UC501: 2 × ICR18650 2550 mAh recargables; panel solar integrado opcional (6 V, 1,7 W); DC 5–24 V vía M12
• Ejemplo UC502: 3 × ER26500 9000 mAh reemplazables; DC 5–24 V vía M12
• Almacenamiento de datos: LoRaWAN® ~600 registros; LTE/celular hasta ~10.000 registros; los datos locales se conservan para trazabilidad

Fiabilidad y cloud

• Soporte de retransmisión y reporte acumulado para mejorar la entrega y reducir costes de transmisión
• Integración con plataformas cloud para visualización, alertas, informes programados y gestión remota

Configuración y operación

• Métodos de configuración: NFC (app ToolBox), consola USB Type‑C y downlink LoRaWAN®
• Flujo NFC: instalar ToolBox → activar NFC y acercar el teléfono → verificar credenciales → aplicar configuración

Aplicaciones típicas

• Lectura de contadores (conteo de impulsos para gas/agua/electricidad) vía GPIO
• Monitorización ambiental y adquisición mediante SDI‑12 y entradas analógicas
• Conversión Modbus a LoRaWAN® para integración de equipos seriales
• Control de nivel de agua, estaciones meteorológicas, sensores agrícolas, gestión energética y despliegues IoT industriales

Especificaciones técnicas

• Modelo / Serie: UC50x (variantes UC501, UC502)
• Wireless (LoRaWAN®): bandas soportadas CN470/IN865/EU868/RU864/US915/AU915/KR920/AS923; ejemplo Tx 16 dBm @868 MHz; sensibilidad ≈ −137 dBm @300 bps; OTAA/ABP
• Celular: Cat M1 / NB2 multibanda; protocolos TCP/UDP/MQTT/AWS; reporte acumulado
• Interfaces: 2 × M12 A‑coded; 2 × GPIO; 1 × RS232/RS485; 2 × AI (12 bits); 1 × SDI‑12 (v1.4)
• Salidas de alimentación: 2 × 3.3 V; 2 × 5/9/12 V conmutables
• Alimentación: UC501 — 2 × 2550 mAh ICR18650 + solar opcional; UC502 — 3 × 9000 mAh ER26500; DC 5–24 V
• Almacenamiento: LoRaWAN® ~600 registros; celular ~600–10.000 registros
• Retransmisión: soportada
• Temperatura de operación: UC501 −20 °C a 60 °C; UC502 −30 °C a 70 °C
• Protección: IP68
• Dimensiones: 116 × 116 × 45.5 mm (excluyendo conectores)
• Instalación: mural o en poste; USB Type‑C para consola; indicadores LED y botón interno
• Funciones avanzadas: alarmas por umbral/cambio, multicast (UC501), reporte acumulado, configuración NFC
• Homologaciones: CE, FCC, ISED (ejemplos); Medio ambiente: RoHS
