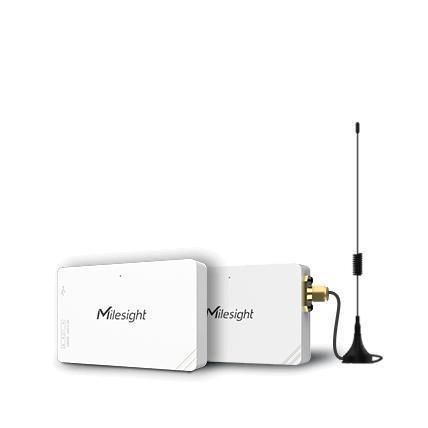

Pasarela de comunicación UC100

de telemetríaIoTRS-485

Resumen
El Milesight UC100 es un convertidor compacto de Modbus RS485 a LoRaWAN® diseñado para leer equipos Modbus RTU y transmitir los datos del emplazamiento mediante LoRaWAN®. Soporta configuración local por USB Type‑C, configuración remota por downlink LoRa, ejecución autónoma de reglas IF‑THEN sin conexión de red, roles Milesight D2D (Controller y Agent) para comunicación directa entre dispositivos y FUOTA para actualizaciones remotas de firmware.

Funciones clave

• Convierte dispositivos Modbus RTU (RS485) a LoRaWAN®
• Captura de datos: lectura de hasta 64 registros
• Configuración local y remota: USB Type‑C para configuración local y downlink LoRa para configuración remota
• Operación autónoma: ejecución local de comandos IF‑THEN durante cortes de red
• Sistema de disparo inteligente: hasta 16 comandos con condiciones y acciones personalizables
• Soporte Milesight D2D: puede actuar como Controller o Agent para comunicación directa
• Soporte FUOTA: actualizaciones de firmware Over‑The‑Air vía red LoRa®
• Integridad de datos: almacenamiento a bordo, recuperación y retransmisión para evitar pérdida de datos

Interfaces y hardware

• 1 × puerto RS485 (bloque terminal 3,5 mm), soporta Modbus RTU y passthrough
• Conector: bloque terminal de 2 pines 3,5 mm para RS485
• Resistencia de terminación: interruptor 1 × 120 Ω
• USB: 1 × USB Type‑C para alimentación, configuración local y consola
• Antena: antena interna o antena externa opcional (conector SMA 50 Ω)
• LED: indicador de sistema
• Reset: botón de reinicio interno
• Conector de alimentación: 1 × bloque terminal 2 pines 3,5 mm con protección contra sobretensiones e inversión de polaridad

Capacidades operativas

• Operación LoRaWAN® OTAA/ABP Clase C
• Bandas soportadas: CN470 / IN865 / EU868 / RU864 / US915 / AU915 / KR920 / AS923‑1/2/3/4 (según región)
• Potencia TX ejemplos: 16 dBm (868 MHz), 22 dBm (915 MHz), 19 dBm (470 MHz)
• Sensibilidad: −137 dBm @300bps
• Tasa en baudios: 1200–115200 bps
• Funciones avanzadas: alarma por umbral, alarma por cambio, almacenamiento de datos (hasta 800 entradas), recuperación y retransmisión de datos, automatización IF‑THEN

Instalación y formato

• Factor de forma compacto: colocación en escritorio o montaje en pared con tornillo
• Carcasa: PC+ABS, blanca
• Peso: aprox. 32 g
• Dimensiones: 70 × 45 × 13 mm (sin conectores)

Fiabilidad y medio ambiente

• Temperatura de funcionamiento: −20 °C a 60 °C
• Humedad relativa: 0%–95% (sin condensación)
• Protección contra ingreso: IP30 (interior)

Gestión e integración

• Configuración plug‑and‑play y gestión remota a través de Milesight Development Platform (provisionamiento por plantillas, gestión remota, API/webhooks)
• FUOTA: actualizaciones remotas de firmware vía red LoRa®

Especificaciones técnicas

• Wireless: LoRaWAN®, Milesight D2D; Antena: interna o externa opcional (SMA 50 Ω)
• Frecuencias: CN470/IN865/EU868/RU864/US915/AU915/KR920/AS923‑1/2/3/4; Modo: OTAA/ABP Clase C; Sensibilidad: −137 dBm @300bps; Potencia TX: hasta 22 dBm (según región)
• Interfaz de datos: 1 × RS485 (bloque 3,5 mm); Baud: 1200–115200 bps; Protocolo: Modbus RTU, Passthrough; Resistencia de terminación: 120 Ω seleccionable
• Otros: USB Type‑C (alimentación/config/console); botón reset; LED sistema; alimentación: bloque 2 pines 3,5 mm con protección contra sobretensiones e inversión de polaridad
• Software: configuración vía USB o downlink LoRa; Funciones: alarmas umbral/cambio, almacenamiento (hasta 800 entradas), recuperación & retransmisión, comandos IF‑THEN, Milesight D2D Controller & Agent, FUOTA
• Alimentación: DC 5–24 V vía conector o DC 5 V / 1 A vía Type‑C; Consumo: <0.5 W; Material: PC+ABS, blanco; Peso: 32 g; IP: IP30; Temp. operación: −20 °C~60 °C; Humedad: 0%~95% sin condensación; Dimensiones: 70 × 45 × 13 mm; Instalación: escritorio o montaje en pared
