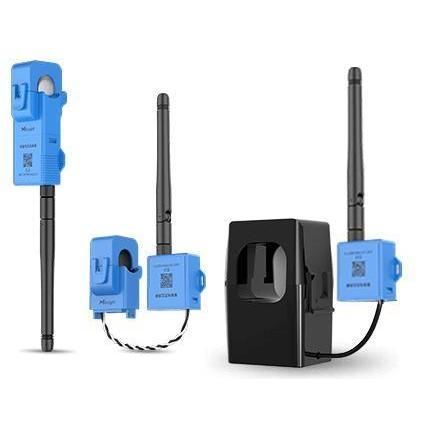

Transductor de corriente con transformador CT3 series

de pinzatrifásicoAC

Resumen
La serie CT3xx incluye transformadores de corriente de pinza abierta inteligentes LoRaWAN® para medición de corriente no intrusiva y monitorización energética. Disponibles en variantes de 300 A, 500 A y 1000 A (CT303 / CT305 / CT310), los CT3xx están diseñados para monitorización de tendencias energéticas, submedición a nivel de fase y detección de estado de equipos en edificios inteligentes, instalaciones industriales y despliegues comerciales. Soportan funcionamiento autoalimentado (harvesting desde el conductor medido) o alimentación externa 5 V por USB Type-C para escenarios de baja corriente.

Características clave

• Diseño de pinza divisoria no intrusivo para una instalación de retrofit rápida sin interrumpir el circuito
• Alimentación por inducción desde el conductor y opción de alimentación externa USB Type-C 5 V
• Alta frecuencia de muestreo hasta 3,3 kHz para medición RMS precisa
• Alta precisión: ±1% (resolución 1 mA)
• Capacidad de medición one-to-three (hasta tres circuitos/objetos)
• Transmisión inalámbrica LoRaWAN® (OTAA/ABP, Clase A) con conector de antena SMA 50 Ω
• Bajos umbrales de arranque y de corriente informada con alimentación externa para monitorización fiable de bajas corrientes
• Alarmas configurables (sobrecorriente, umbrales de corriente min/max, umbral de temperatura, alarma de baja tensión) y soporte FUOTA

Modelos y aplicaciones típicas

• CT303 — 300 A, orificio conductor Ø24 mm: monitorización a nivel de dispositivo o circuito derivado (bombas, ventiladores, AHU, cuadros pequeños, HVAC en cubierta, compresores, ascensores)
• CT305 — 500 A, orificio conductor Ø36,6 mm: monitorización de área o grupos de equipos medianos/grandes (cuadros de planta, chillers, torres de refrigeración, líneas de producción, circuitos UPS)
• CT310 — 1000 A, orificio conductor Ø51 mm: circuitos principales y grandes sistemas eléctricos (alimentación del edificio, lado BT de transformadores, grandes chillers, carga EV, circuitos de centros de datos)

Conectividad, integración y comunicación

• Protocolo: LoRaWAN® (OTAA / ABP, Clase A)
• Bandas soportadas: CN470 / IN865 / RU864 / EU868 / US915 / AU915 / KR920 / AS923-1/2/3/4 (dependiente de la región)
• Potencia Tx: 16 dBm (868 MHz) / 20 dBm (915 MHz) / 19 dBm (470 MHz)
• Sensibilidad del receptor: -137 dBm
• Antena: conector SMA 50 Ω (pin central: SMA hembra). Opciones de antena disponibles (alta ganancia, corta, magnética)
• Se integra con gateways LoRaWAN estándar y plataformas LNS; traducciones a nivel de gateway para reenviar a BMS/EMS mediante Modbus, BACnet, HTTP(S), MQTT(S)

Alarmas y monitorización

• Alarmas configurables por umbral de corriente (min / max) con alertas inmediatas
• Alarma por sobrecorriente con indicación LED visual (parpadeo) para confirmación local rápida
• Sensor de temperatura de conductor externo opcional con alarma por umbral de temperatura
• Detección de baja tensión para distinguir corte de alimentación, mal contacto o extracción del equipo

Instalación y mecánica

• Pinza split-core montada sobre el conductor; módulo transceptor fijable con bridas
• Instalación clamp-on no invasiva — no requiere cortar circuitos ni detener equipos
• Longitud de cable (pinca CT al transceptor): 1 m (estándar)

Casos de uso típicos

• Monitorización trifásica para fábricas, edificios comerciales, campus e instalaciones de alto consumo
• Monitorización a nivel de equipo y circuitos derivados para HVAC, bombas, compresores, ascensores y líneas de producción
• Seguimiento de tendencias energéticas, acumulación de Ah, detección de desequilibrio de fase y mantenimiento predictivo/preventivo

Documentos y herramientas
Se proporcionan hoja de datos y guía de usuario para detalles técnicos; decodificadores de payload y guías de integración disponibles para la integración en plataformas.

Especificaciones técnicas

• Parámetro medido: corriente RMS
• Frecuencia de muestreo: 3,3 kHz
• Frecuencia de trabajo: 50–60 Hz
• Precisión: ±1%
• Resolución: 1 mA
• Sensor de temperatura: 1 × NTC; rango -20 °C ~ 100 °C; precisión ±1%
• Protocolo LoRaWAN®: OTAA / ABP (Clase A)
• Conector de antena: 1 × SMA 50 Ω (pin central: SMA hembra)
• Bandas regionales: CN470 / IN865 / RU864 / EU868 / US915 / AU915 / KR920 / AS923-1/2/3/4
• Potencia Tx: 16 dBm (868 MHz) / 20 dBm (915 MHz) / 19 dBm (470 MHz)
• Sensibilidad: -137 dBm
• LED: 1 × indicador estado/alarma; Botón: 1 × reinicio
• Puerto: 1 × USB Type-C (alimentación, configuración, consola o sensor de temperatura externo)
• Alimentación: energía inducida (autoalimentado) o 5 V vía USB Type-C
• Tensión de aislamiento: 3 kVac (r.m.s) (1 mA / 1 min)
• Material y color: PBT+PC, azul (UL94 V0)
• Temperatura de funcionamiento: transceptor -20 °C ~ 70 °C; pinza CT -40 °C ~ 55 °C
• Temperatura de almacenamiento: transceptor -25 °C ~ 80 °C; pinza CT -40 °C ~ 55 °C
• Humedad relativa: ≤ 95% (sin condensación)
• Protección: IP30
• Dimensiones transceptor: 38 × 34,5 × 16 mm
• Modelos / detalles de pinza y corrientes mínimas de reporte: CT303 — 300 Arms; orificio Ø24,2 mm; secundario 150 mArms; peso pinza ~250 g; corriente mínima reporte: 3 A (1 min) / 2,5 A (10 min); CT305 — 500 Arms; orificio Ø36,5 mm; peso pinza ~276,75 g; corriente mínima: 5 A (1 min) / 4,5 A (10 min); CT310 — 1000 Arms; orificio Ø51 mm; peso pinza ~855,55 g; corriente mínima: 10 A (1 min) / 8,5 A (10 min)
• Peso transceptor: ~13,05 g
• Instalación: pinza CT suspendida sobre el conductor; transceptor fijado con bridas
• Aprobaciones: CE, FCC, UL508 (según indicación)
