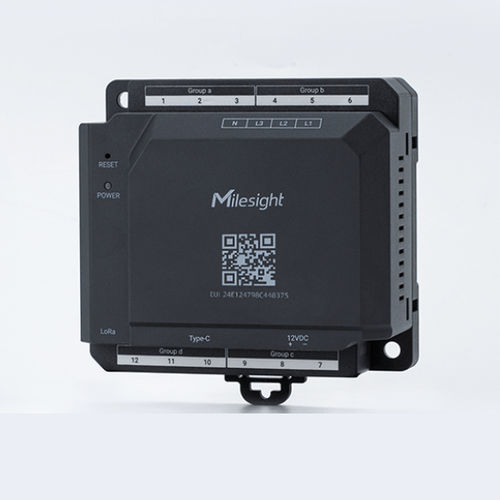

Dispositivo de medición de potencia contador eléctrico CTH01

con analizador de calidad de energía y de armónicosde potencia aparentede potencia activa

Descripción general
El CTH01 es un concentrador de monitorización de energía LoRaWAN® de 12 canales, diseñado para la supervisión de múltiples circuitos. Incluye medición de tensión no invasiva y análisis de nivel industrial para ayudar a instalaciones comerciales e industriales a reducir costes y optimizar la eficiencia.

Capacidades clave

• Concentrador de 12 canales: monitoriza hasta 4 circuitos trifásicos o 12 circuitos monofásicos en un único dispositivo compacto.
• Medición de tensión no invasiva: sondas magnéticas de acoplamiento para medición de tensión (no requiere cableado de bornes ni pelado de cables).
• Entradas de corriente flexibles: compatible con transformadores de corriente con núcleo partido (CT) y bobinas Rogowski; soporte híbrido CT y Rogowski en un mismo concentrador.
• Muestreo de alta velocidad y análisis avanzados: frecuencia de muestreo de 6–8 kHz para capturar armónicos, desequilibrio de tensión y anomalías en el factor de potencia para diagnósticos profesionales.
• Puertos RJ11 enchufables para CT para instalación rápida plug-and-play.
• Configuración inalámbrica por Bluetooth mediante la app Toolbox para puesta en servicio a distancia sin acceso al panel.
• Calibración remota de dirección para corregir errores de polaridad de CT por software y evitar desplazamientos in situ costosos.
• Indicador LED de estado/alarma para retroalimentación visual inmediata.
• Diseño compacto y múltiples opciones de montaje: riel DIN-35 y montaje magnético opcional para cuadros eléctricos con espacio limitado.

Despliegue y compatibilidad

• Instalación no invasiva sin interrupción: colocar las sondas de tensión en los tornillos de los interruptores y abrazar los CT de núcleo partido alrededor de los conductores sin cortar cables ni interrumpir la alimentación.
• Soporta configuraciones mixtas de circuitos: trifásico (L1–L3 con o sin neutro), monofásico (L con neutro), o configuraciones mixtas en el mismo concentrador.
• Rangos de corriente: estándar hasta 1000 A por canal; configurable hasta 4000 A (soporta conectividad CT / Rogowski basada en RJ11).
• Puertos RJ11 plug-and-play y puerto USB Type-C para conexión de sensor de temperatura por cable.

Conectividad y gestión

• Transmisión inalámbrica LoRaWAN® compatible con múltiples bandas regionales (CN470 / IN865 / RU864 / EU868 / US915 / AU915 / KR920 / AS923-1/2/3/4).
• Antena: 1 × conector externo SMB hembra.
• Rendimiento RF: potencia Tx hasta 16 dBm (868 MHz) / 20 dBm (915 MHz) / 19 dBm (470 MHz); sensibilidad hasta -137 dBm; soporte OTAA y ABP, operación en Clase C.
• Onboarding y gestión remota mediante la plataforma Milesight IoT y la app Bluetooth Toolbox; admite almacenamiento de datos y alarmas a bordo.

Análisis industrial y almacenamiento

• Mediciones: tensión y corriente RMS, factor de potencia, potencia activa/reactiva/aparente, energía activa/reactiva/aparente importada/exportada, desequilibrio de tensión trifásico, THDv y THDi.
• Diagnósticos de alta velocidad: detección de armónicos, detección de desequilibrio de tensión, anomalías del factor de potencia para mantenimiento predictivo.
• Almacenamiento y alarmas en el dispositivo: almacenamiento local de datos (por ejemplo: miles de entradas y cientos/miles de alarmas), alarmas de umbral/fuera de rango/fallo de energía y hasta 12 meses de estadísticas energéticas agregadas (dependiendo de la plataforma).

Casos de uso

• Monitorización y ahorro de energía en grandes instalaciones comerciales (identificar cargas inactivas y desperdicio de energía “oscura”).
• Asignación de costes comerciales y submedición por inquilino/zona para oficinas, comercios y espacios de coworking.
• Mantenimiento predictivo industrial capturando firmas tempranas de estrés en equipos (armónicos, desequilibrio).
• Monitorización de energía solar y microrredes: registrar energía importada vs exportada para optimizar la autoconsumo.

Especificaciones

• Modelo: CTH01
• Canales: 12 canales de corriente (soporta 4 circuitos trifásicos o 12 circuitos monofásicos)
• Parámetros detectados: tensión y corriente RMS; factor de potencia; potencia activa/reactiva/aparente; energía activa/reactiva/aparente (importación/exportación); desequilibrio de tensión trifásico; THDv y THDi
• Frecuencia de muestreo: 6–8 kHz
• Frecuencia de trabajo: 50–60 Hz
• Precisión: Energía activa ±1% (IEC 62053-21); Energía reactiva ±2% (IEC 62053-23)
• Rango de medición de tensión: 100–500 V AC; precisión de medida ±1%
• Tensión máxima: N–L 290 Vrms; L–L 500 Vrms
• Configuración de circuitos de tensión: trifásico (L1–L3 con/sin neutro), monofásico (L con neutro), mixto
• Rango de corriente: hasta 1000 A (configurable hasta 4000 A)
• Interfaz de corriente: RJ11 (plug-and-play)
• Puertos: 12 × canales de corriente
• USB: 1 × USB Type‑C para conexión de sensor de temperatura por cable
• Indicador LED: 1 × indicador de estado/alarma
• Botón: 1 × botón de reinicio
• Alimentación: 12 V DC (±10%)
• Consumo intrínseco: máx. 5,8 W
• Tensión de aislamiento: 4 kV AC (r.m.s) (1 mA / 1 min)
• Grado de contaminación: 2; categoría de sobretensión: II
• Altitud máxima: 2000 m
• Temperatura de funcionamiento: -20 °C a 70 °C (-4 °F a 158 °F)
• Humedad relativa: ≤95% (sin condensación)
• Grado de protección: IP30
• Carcasa: ABS+PC (UL94 V0), gris Starlight
• Dimensiones: 49.3 × 98 × 90 mm (1.94 × 3.86 × 3.54 in)
• Peso: 163 g
• Instalación: montaje en riel DIN-35, montaje magnético (opcional)
• Protocolo inalámbrico: LoRaWAN®
• Conector de antena: 1 × SMB 50 Ω (hembra) conector externo
• Bandas RF compatibles: CN470 / IN865 / RU864 / EU868 / US915 / AU915 / KR920 / AS923-1/2/3/4
• Potencia Tx (típica): 16 dBm (868 MHz) / 20 dBm (915 MHz) / 19 dBm (470 MHz)
• Sensibilidad: -137 dBm
• Modo: OTAA / ABP (Clase C)
• Datos y funciones en el dispositivo: almacenamiento local de datos (decenas de miles de entradas), registro de alarmas (miles), 12 meses de estadísticas energéticas (según plataforma), alarmas de umbral/fuera de rango/fallo de alimentación
• Normas y aprobaciones: ETL Listed (UL/CSA 61010-1, UL/CSA 61010-2-030), CE (RED & LVD), FCC, SRRC; Ambiental: RoHS
