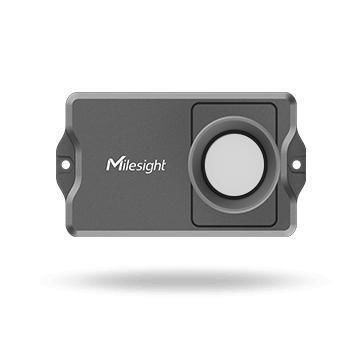

Sensor de distancia por ultrasonidos EM400-UDL

NB-IoTLoRaWANsin cable

Resumen

EM400-UDL es un sensor ultrasónico de distancia y nivel (serie EM400) para aplicaciones profesionales. Proporciona medición sin contacto con resolución milimétrica y se ofrece en variantes LoRaWAN® y NB‑IoT/Cat M, además de familias Standard y Pro con sondas seleccionables según alcance y precisión.

Puntos clave

• Disponible en versiones LoRaWAN®, NB‑IoT y Cat M para distintos escenarios de despliegue
• Variantes Standard y Pro con múltiples opciones de sonda para diferentes rangos y precisiones
• Detección ultrasonica sin contacto para mediciones de líquidos/nivel/ distancia sin contaminación
• Sensor de temperatura integrado (NTC) y acelerómetro 3 ejes para monitorización de inclinación/posición
• Carcasa IP67 y PCBA con recubrimiento protector para entornos adversos
• Larga autonomía con baterías reemplazables

Versiones inalámbricas / Conectividad

• Versión LoRaWAN®: soporte multi‑región (CN470 / IN865 / RU864 / EU868 / US915 / AU915 / KR920 / AS923). OTAA / ABP Clase A; bajo consumo y largo alcance.
• Versión NB‑IoT / Cat M: soporta bandas Cat M1 y Cat NB2; modos de aplicación: TCP / UDP / MQTT / AWS. GNSS disponible en versiones celulares para reporte de posición (latitud/longitud).

Medición de distancia sin contacto

EM400-UDL utiliza una sonda ultrasónica para medición sin contacto, evitando que la sonda se contamine con el medio medido. Las familias Standard y Pro ofrecen resolución de 1 mm y precisión ajustada según la sonda seleccionada.

Múltiples versiones y sondas

Disponible en variantes Standard y Pro con opciones de sondas (ejemplos: C050 / C100 para Standard; W050 / W100 para Pro) para cubrir rangos cortos a extensos según la aplicación.

Monitorización de temperatura e inclinación

• Monitorización de inclinación: acelerómetro 3 ejes integrado informa la orientación del equipo y puede generar alertas cuando cambia el ángulo de instalación.
• Monitorización de temperatura: termistor NTC interno para medición de temperatura ambiente/equipo y alarmas ante variaciones significativas.

Durabilidad y protección ambiental

Carcasa con grado de protección IP67 (ABS + PC UL94 V0) y recubrimiento conformal en la PCBA para resistencia a polvo/agua y mejor tolerancia a la humedad y contaminantes, apto para despliegues exteriores e industriales.

Aplicaciones

• Monitorización del nivel en tanques
• Medición de expansión en calderas y mediciones industriales de distancia
• Monitorización de inundaciones y niveles de agua
• Monitorización remota de líquidos en sistemas industriales y municipales

Gestión y configuración del dispositivo

• Configuración por NFC y aplicación móvil ToolBox para puesta en marcha y cambio de parámetros sin abrir la carcasa.
• Compatible con plataformas en la nube (Milesight IoT Cloud) para visualización, triggers, programación y alertas.

Batería y mantenimiento

• Alimentado por 2 × baterías reemplazables ER26500 Li‑SOCL2 (2 × 9000 mAh).
• Diseñado para larga vida en campo: versión LoRaWAN® > 10 años según condiciones de prueba; NB‑IoT/Cat M: TCP/UDP ≈ 10 años, MQTT/AWS ≈ 5 años (perfiles de reporte de ejemplo).

Especificaciones técnicas

• Marca: Milesight
• Modelo: EM400-UDL (Standard / Pro; sondas ejemplo: C050, C100, W050, W100)
• Medición: ultrasónica, distancia/nivel sin contacto
• Rangos (ejemplos): C050 25–500 cm; C100 25–1000 cm; W050 30–500 cm; W100 50–1000 cm
• Precisión: Standard ejemplo ±(1 + 0.3% * S) cm (S = distancia) −15 °C a 60 °C; Pro ejemplo ±1% FS −30 °C a 65 °C
• Resolución: 1 mm
• Sensor de temperatura: −40 °C a 125 °C; resolución 0.1 °C (NTC)
• Inclinación/posición: acelerómetro 3 ejes (Normal / Inclinación)
• GNSS: longitud/latitud (solo versiones NB‑IoT / Cat M)
• LED: 1 interno; Botón: 1 interno encendido/reset
• Alimentación: 2 × 9000 mAh ER26500
• Autonomía (guía): LoRaWAN® > 10 años (intervalo 10 min, 25 °C); NB‑IoT/Cat M: TCP/UDP ≈ 10 años, MQTT/AWS ≈ 5 años (ejemplos)
• Temperatura de funcionamiento: −30 °C a 70 °C
• Humedad: ≤ 95% (sin condensación)
• Protección: IP67
• Dimensiones: 118 × 65 × 80 mm
• Carcasa: ABS + PC (UL94 V0)
• Color: Standard — negro gris (C050/C100); Pro — gris (W050/W100)
• Peso: C050 & C100: 252.7 g (con baterías); W050 & W100: 246.6 g (con baterías)
• Instalación: fijación con tornillos en superficies planas
• Certificaciones: CE, FCC; Ambiental: RoHS
• Software/funciones: configuración NFC, reporte acumulativo (NB), calibración, alarmas por umbral, función inclinación y conmutador por distancia
