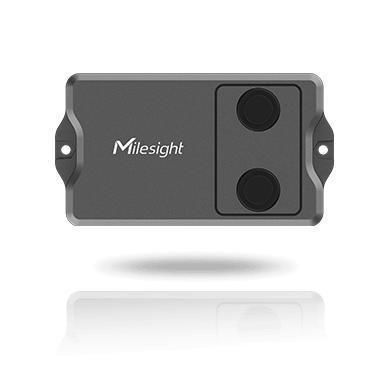

Sensor de distancia por ultrasonidos EM400-MUD

NB-IoTLoRaWAN4G

Descripción general
El EM400‑MUD es un sensor versátil de distancia y nivel de la serie EM400, diseñado para aplicaciones como estacionamiento inteligente, gestión inteligente de residuos y monitorización general de distancia/nivel. Ofrece tres modos de funcionamiento preconfigurados, batería reemplazable de larga duración, protección ambiental robusta y opciones de conectividad LoRaWAN®, NB‑IoT y Cat M1 (posicionamiento GNSS disponible en variantes NB‑IoT/Cat M).

Principales características

• Tres modos preconfigurados para despliegue rápido: Modo Estándar, Modo Aparcamiento (solo versión LoRaWAN®) y Modo Contenedor.
• Detección de distancia por ultrasonidos con ángulo de haz de 60° y puntos ciegos reducidos para mediciones precisas de distancia/nivel.
• Detección 3‑en‑1: sensor ultrasónico, acelerómetro de 3 ejes integrado y termistor NTC integrado (estado de tapa y detección de combustión).
• Solución de baterías reemplazables con autonomía de varios años (hasta 10 años en modos de reporte típicos).
• Carcasa resistente IP67 y recubrimiento conformal en la placa para protección contra humedad y polvo en entornos exteriores/exigentes.
• Configuración y encendido/apagado in situ mediante NFC y aplicación móvil para una puesta en marcha rápida.
• Versiones de conectividad disponibles: LoRaWAN®, NB‑IoT y Cat M1 (posicionamiento GNSS disponible en versiones NB‑IoT/Cat M).

Aplicaciones

• Estacionamiento inteligente: detección de vehículos e informe de ocupación de plazas (Modo Aparcamiento en versión LoRaWAN®).
• Gestión inteligente de residuos / contenedores: medición de nivel de llenado, estado de tapa y detección de combustión para contenedores municipales y comerciales.
• Medición general de distancia/nivel: nivel de líquidos, monitorización de tanques y otros escenarios de medición de distancia.

Funcionalidades operativas y de gestión

• Modos preconfigurados con intervalos de recopilación y reporte configurables para optimizar el consumo energético según el caso de uso.
• Reporte acumulativo (versiones NB/Celular) para agregar múltiples paquetes de datos en un solo informe, reduciendo coste de transmisión y consumo de batería.
• Compatible con la nube para visualización, desencadenadores automáticos, informes programados y alertas en tiempo real (compatible con Milesight IoT Cloud).
• Configuración in situ por NFC mediante la aplicación ToolBox: activar/desactivar, calibrar, establecer umbrales, configurar conmutadores de inclinación y distancia.

Especificaciones (tabla)
Transmisión inalámbrica
Versión LoRaWAN®
Frecuencias: CN470 / IN865 / RU864 / EU868 / US915 / AU915 / KR920 / AS923‑1/2/3/4
Potencia Tx: 16 dBm (868 MHz) / 20 dBm (915 MHz) / 19 dBm (470 MHz)
Sensibilidad: -137 dBm @ 300 bps
Modo: OTAA / ABP Clase A

Versión NB‑IoT / Cat M
Bandas celulares: Cat M1: B1/B2/B3/B4/B5/B8/B12/B13/B18/B19/B20/B25/B26/B27/B28/B66/B85; Cat NB2: B1/B2/B3/B4/B5/B8/B12/B13/B18/B19/B20/B25/B28/B66/B71/B85
Ranura SIM: 1 × Micro SIM (3FF), 1,8V
Modo de aplicación: TCP / UDP / MQTT / AWS

Medición
Rango de detección: 3 ~ 450 cm
Precisión de detección: ±(1 + 0,3% * S) cm (S = distancia) sobre -15°C ~ 60°C
Resolución: 1 mm
Ángulo de haz: 60°
Posición del dispositivo: Normal / Inclinada

Temperatura
Rango: -40 ~ 125°C
Resolución: 0,1°C

Posicionamiento GNSS (solo versiones NB‑IoT / Cat M)
Parámetros: Longitud / Latitud
Resolución: 0,000001

Otros
LED: 1 × indicador LED interno
Botón: 1 × botón interno de encendido/reset
Software / configuración: Encendido/apagado vía NFC o botón interno; configuración vía app móvil (NFC) y downlink; funciones avanzadas: reporte acumulativo (NB), calibración, alarma por umbral, conmutadores de inclinación y distancia

Características físicas
Alimentación: 2 × baterías ER26500 9000 mAh Li‑SOCl2
Duración de batería (condiciones típicas): Versión LoRaWAN® — Modo Estándar: >10 años (intervalo 10 min, 25°C); Modo Contenedor: >10 años (intervalo 20 min, 25°C); Modo Aparcamiento: ≈5 años (12 disparos/día, 25°C). Versión NB/Cat M — TCP/UDP ≈ 10 años; MQTT/AWS ≈ 5 años (4 informes/día, cada informe puede incluir hasta 12 paquetes de una recopilación de 30 min, 25°C).
Temperatura de funcionamiento: -30°C ~ 70°C
Humedad relativa: ≤95% (sin condensación)
Protección de ingreso: IP67
Dimensiones: 118 × 65 × 32,5 mm
Carcasa & color: ABS + PC (UL94 V0), negro gris
Peso: 181,4 g (baterías incluidas)
Instalación: Montaje con tornillos sobre superficies planas

Características / especificaciones técnicas

• Modelo: EM400‑MUD
• Conectividad: LoRaWAN®, NB‑IoT, Cat M1 (GNSS para NB/Cat M)
• Rango de distancia: 3–450 cm; precisión ±(1 + 0,3% * S) cm; resolución 1 mm; ángulo de haz 60°
• Sensores integrados: sensor ultrasónico, acelerómetro 3 ejes, termistor NTC
• Alimentación: 2 × ER26500 (9000 mAh) baterías reemplazables; autonomía típica de varios años según modo
• Carcasa: IP67, recubrimiento conformal en PCBA para ambientes exigentes
• Configuración: app móvil NFC + downlink; admite calibración, umbrales, alarmas de inclinación/distancia
• Aplicaciones típicas: estacionamiento inteligente, gestión inteligente de residuos, medición de distancia/nivel, monitorización de tanques
