Transductor de corriente con transformador CT10 series

de pinzaACcon apertura

Overview
El CT10x es un transformador de corriente portátil de núcleo partido con pinza para monitorización no intrusiva de un conductor. Se instala sin desconectar circuitos, funciona con autoalimentación por corriente inducida y ofrece USB Type-C como energía/configuración alternativa, y transmite datos de energía y corriente por LoRaWAN®. Disponible en 100 A / 250 A / 500 A para iluminación, HVAC, motores y grandes alimentadores; diseñado para cuadros eléctricos retrofit, instalaciones distribuidas y mediciones temporales.

Key features

• Diseño de núcleo partido con pinza para instalación en cuadros llenos y posibilidad de colocar el transceptor fuera de las cajas metálicas para mejorar la cobertura RF.
• Portátil y reutilizable: permite recolocación entre circuitos sin recableado ni interrupción del servicio.
• Autoalimentación desde el conductor medido; USB Type-C proporciona 5 V de respaldo y permite configuración y acceso a consola.
• Bajo corriente de arranque/informe para circuitos de baja carga (ej. CT101 ~1,4–1,5 A según intervalos).
• Medición con alta frecuencia de muestreo (3,3 kHz) para capturar picos transitorios y cargas dinámicas.
• Informe acumulado de amperios-hora en el dispositivo; cálculo de kWh disponible cuando se configuran tensión nominal y factor de potencia.
• Alertas: umbral de corriente, sobrecorriente, umbral de temperatura y baja tensión para detección temprana de condiciones anormales.
• Transmisión LoRaWAN® (OTAA/ABP Clase A) con conector de antena SMA y soporte multirregión.
• Almacenamiento de energía a corto plazo integrado para operar hasta ~12 horas durante cortes temporales del circuito.

Models / Options (summary)

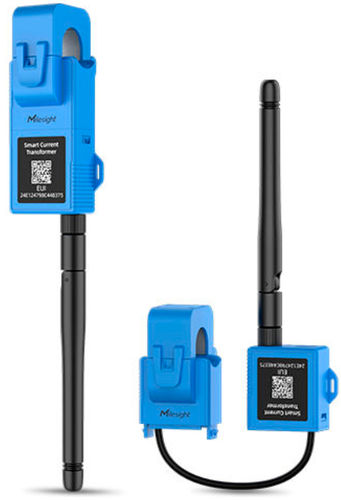

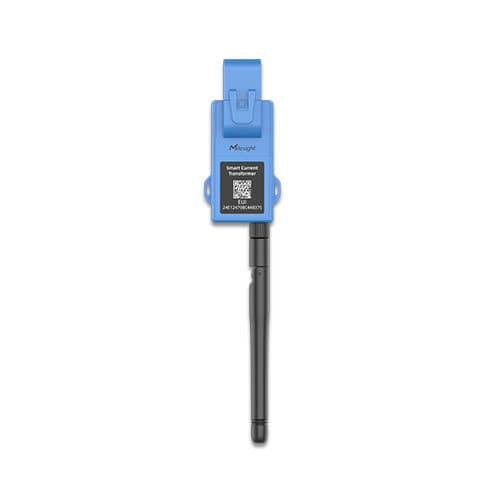

CT101 — Corriente nominal: 100 A; Abertura para cable: Φ16 mm; Aplicaciones típicas: iluminación, equipos de oficina, pequeñas unidades HVAC y circuitos monoconductor de baja a media carga.
CT103 — Corriente nominal: 250 A; Abertura para cable: Φ16 mm; Aplicaciones típicas: HVAC comercial, compresores, paneles de distribución con cargas mixtas.
CT105 — Corriente nominal: 500 A; Abertura para cable: Φ36.5 mm; Aplicaciones típicas: motores grandes, alimentadores industriales, chillers y cargas monoconductor de alta corriente.

Operational & integration highlights

• Instalación no intrusiva: medición por pinza sin desenergizar circuitos para despliegues retrofit.
• Autoalimentación con respaldo USB Type-C: energía principal desde el conductor; USB usado para configuración y consola.
• Conectividad inalámbrica: protocolo LoRaWAN® con antena SMA; compatible con bandas regionales y ecosistemas de gateways para reenvío a la nube, MQTT, integración BMS/SCADA.
• Cálculo local: kWh calculable en el dispositivo cuando se configuran tensión nominal y factor de potencia para reducir conversiones en la plataforma.
• Mantenimiento de flota: admite FUOTA y gestión masiva de dispositivos para minimizar intervenciones en sitio.

Applications & deployment examples

• Salas de conciertos y recintos públicos — visibilidad energética por circuito sin interrupciones operativas; útil para auditorías energéticas y reporting de sostenibilidad.
• Estaciones y nodos de transporte — monitorización energética básica e integración en gemelos digitales/BMS vía gateways LoRaWAN.
• Instalaciones industriales — monitorización por máquina para benchmarking de eficiencia y detección temprana de anomalías; instalación sin parar la producción.
• Campus educativos — submedición no intrusiva distribuida en cuadros para optimizar el consumo energético del campus.

Technical specifications

• Parámetro detectado: corriente RMS
• Frecuencia de muestreo: 3.3 kHz
• Frecuencia de trabajo: 50–60 Hz
• Corrientes primarias nominales (modelos): CT101 100 A; CT103 250 A; CT105 500 A
• Corrientes secundarias nominales: CT101 100 mA; CT103 125 mA; CT105 150 mA
• Corriente mínima de reporte (alimentado por el conductor): CT101 ~1.4–1.5 A; CT103 ~2.8–3.0 A; CT105 ~4.7–5.0 A (depende del intervalo)
• Precisión: ±1% (> 5 A), ±3% (≤ 5 A)
• Resolución: 1 mA
• Sensor de temperatura: NTC, rango -20 °C a 100 °C; precisión ±1%
• Protocolo inalámbrico: LoRaWAN® (OTAA/ABP Clase A)
• Antena: 1 × conector SMA 50 Ω (pin central: SMA hembra)
• Regiones soportadas: CN470 / IN865 / RU864 / EU868 / US915 / AU915 / KR920 / AS923-1/2/3/4
• Potencia Tx: hasta 16 dBm (868 MHz) / 22 dBm (915 MHz) / 19 dBm (470 MHz)
• Sensibilidad: hasta approx. -137 dBm
• Interfaces: USB Type-C (alimentación/config/consola), 1 × botón de reinicio, 1 × LED estado/alarma
• Características avanzadas: alarma por umbral, alarma de sobrecarga, FUOTA
• Alimentación: corriente inducida desde el conductor o 5 V vía USB Type-C
• Aislamiento: 2.5 kVac (r.m.s.)
• Material/color: Azul, PBT+PC (UL94 V0)
• Cable de extensión: 1 m (estándar)
• Temperatura de funcionamiento: -20 °C a 70 °C; almacenamiento -25 °C a 80 °C; HR ≤ 95% sin condensación
• Protección: IP30 (uso en cuadro eléctrico interior; el transceptor puede ubicarse fuera de la carcasa)
• Ejemplo dimensiones CT101 (transceptor): 86.5 × 31 × 37.4 mm; abertura Φ16 mm; peso ~85.65 g
• Aprobaciones: CE, FCC, UL508
